微型星形舵盘迷你伺服动力单元

项目分类:伺服电机 发布时间:2022-05-03 ID:613461
  • 微型星形舵盘迷你伺服动力单元
  • 微型星形舵盘迷你伺服动力单元
  • 微型星形舵盘迷你伺服动力单元

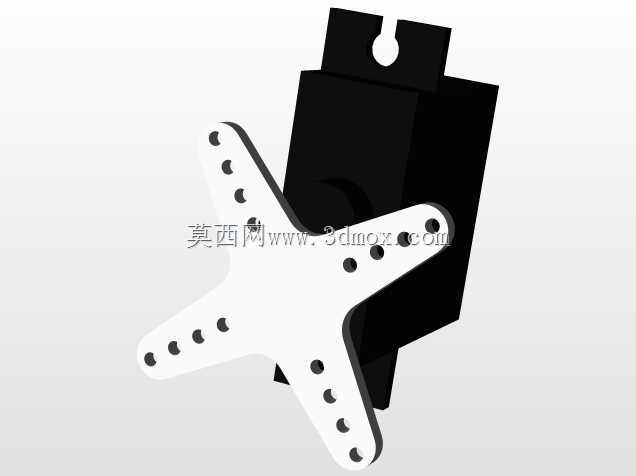

  在桌面级小型自动化装置、航模舵面控制、教育类机械创新实训项目里,这类带星形输出舵盘的迷你伺服单元是出镜率极高的执行部件,很多刚接触小型运动控制的结构工程师,在做小负载点位摆动动作选型时,最先接触的就是这类结构紧凑的伺服组件。不同于大型工业伺服的法兰输出、键槽传动设计,这款迷你伺服的输出端直接集成了多孔位星形舵盘,舵盘上沿五个支臂均匀排布的安装孔,是为了适配不同规格的连杆、摇臂、舵角连接件,不用额外加工转接法兰就能直接完成负载端的连接,能大幅压缩小型设备的装配空间。从结构设计逻辑来看,这款伺服的主体采用方块式壳体布局,壳体顶部预留的带缺口安装凸台,是专门为快装卡扣结构设计的,在航模机身、小型教具的框架上可以直接卡入对应卡槽完成固定,

  不需要额外打螺丝固定,在需要频繁拆装调试的实训场景里,这种结构能节省不少装配时间。壳体的尺寸边界控制得非常紧凑,整体截面接近正方形,输出轴的中心到壳体各安装面的距离都做了等距设计,在做结构排布时,工程师不用额外计算偏心距,直接以输出轴中心为基准做布局就能满足安装要求,不会出现和周边结构件干涉的问题。实际应用中,这类迷你伺服的输出扭矩刚好覆盖0.5kg到3kg的小负载摆动需求,舵盘上的不同孔位对应不同的力臂长度,工程师可以根据实际需要的输出扭矩、摆动角速度,选择对应距离输出轴中心的孔位安装连杆,比如需要大推力的场合就选靠近中心的孔位,需要大摆动线速度的场合就选远离中心的孔位,这种灵活的安装方式也是星形舵盘相比单臂摇臂最突出的优势。

  在做三维建模的时候,这个模型把舵盘上每个安装孔的位置度、壳体上安装凸台的缺口尺寸、输出轴和壳体的配合间隙都做了精准还原,导入装配体后可以直接做干涉检查,不用再反复核对实物尺寸调整安装位。很多做小型仿生机器人、桌面机械臂原型机的设计人员,会直接用这类伺服作为关节驱动单元,依靠方块式壳体的平面定位特性,多个伺服可以直接拼接成多自由度关节结构,不需要额外设计复杂的连接支架,能把原型机的整体重量控制在很低的水平。壳体侧面的走线槽位置也在模型里做了体现,在做整机布线规划时,可以直接参考模型的出线位置设计走线卡扣,避免线材和运动的舵盘发生剐蹭磨损。这类伺服的摆动角度范围一般在0到180度之间,模型里的舵盘处于中位状态,刚好对应90度的输出位置,在做运动仿真的时候,可以直接以这个中位为基准设置正负摆动角度,模拟实际的动作行程,验证连杆机构的运动轨迹是否符合设计预期,不会出现超程撞机的问题。
