双工位机器人作业防护工作站结构设计

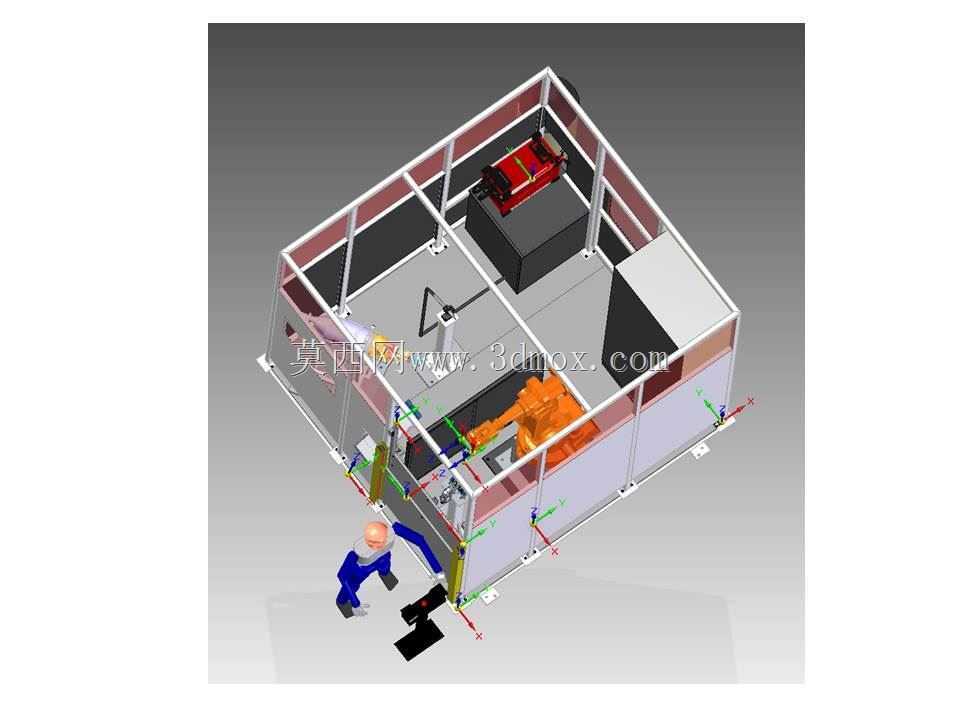

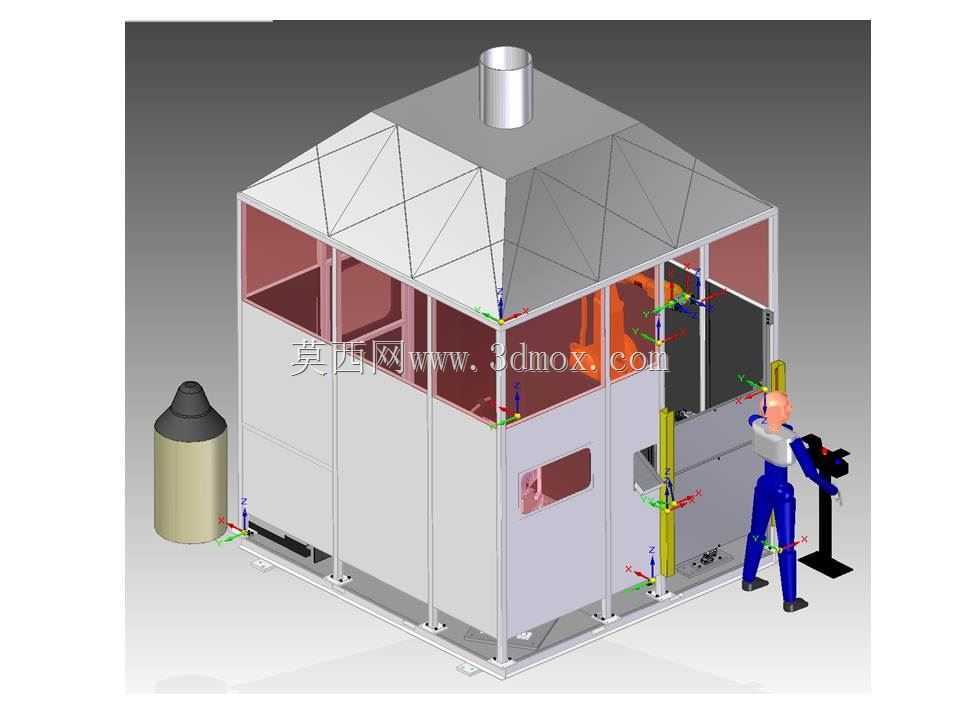

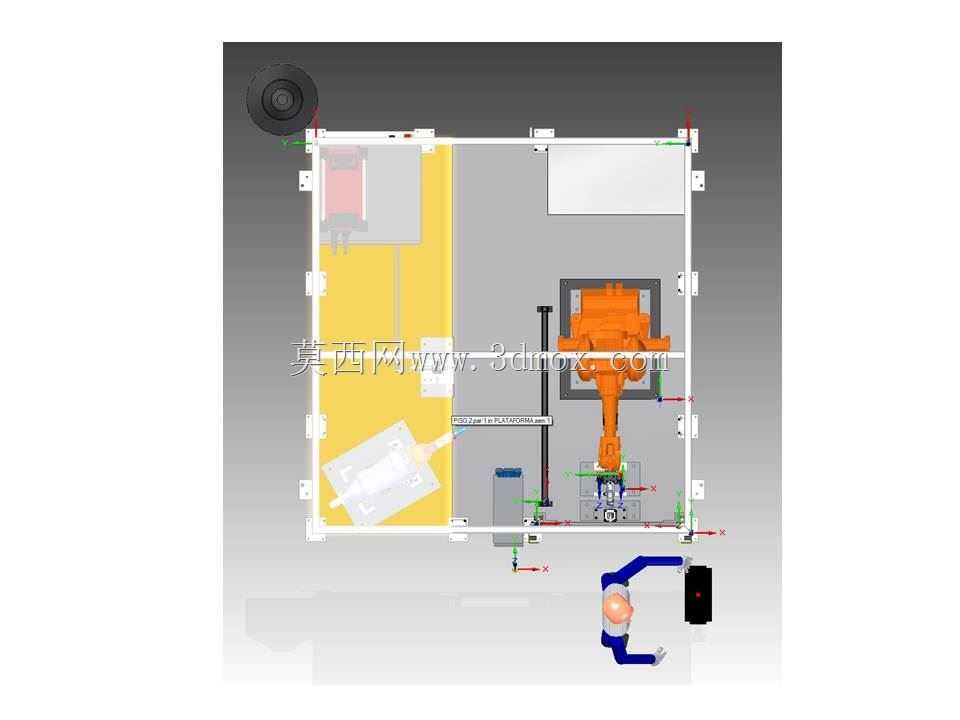

　　这套双工位机器人作业防护工作站，主要面向焊接、打磨类产线的封闭作业场景设计，核心解决工业机器人作业过程中的弧光遮挡、焊烟收集、人员安全防护三类核心工程问题。整体采用铝型材框架作为主体承载结构，框架型材选型兼顾承重与安装便捷性，侧面及顶面围护板采用模块化拼接设计，可根据现场工位布局灵活调整开门位置与观察窗尺寸，观察窗选用深色防弧光亚克力材质，既满足外部巡检的可视需求，又能阻隔焊接弧光对周边人员的视力损伤。顶部设计锥形集烟罩结构，预留标准通风管道接口，可直接对接厂区中央除尘系统，作业过程中产生的焊烟、打磨粉尘可通过顶部负压通道集中抽排，避免无组织扩散影响车间整体空气质量。工作站设置双作业工位布局，机器人安装在底座中心位置，

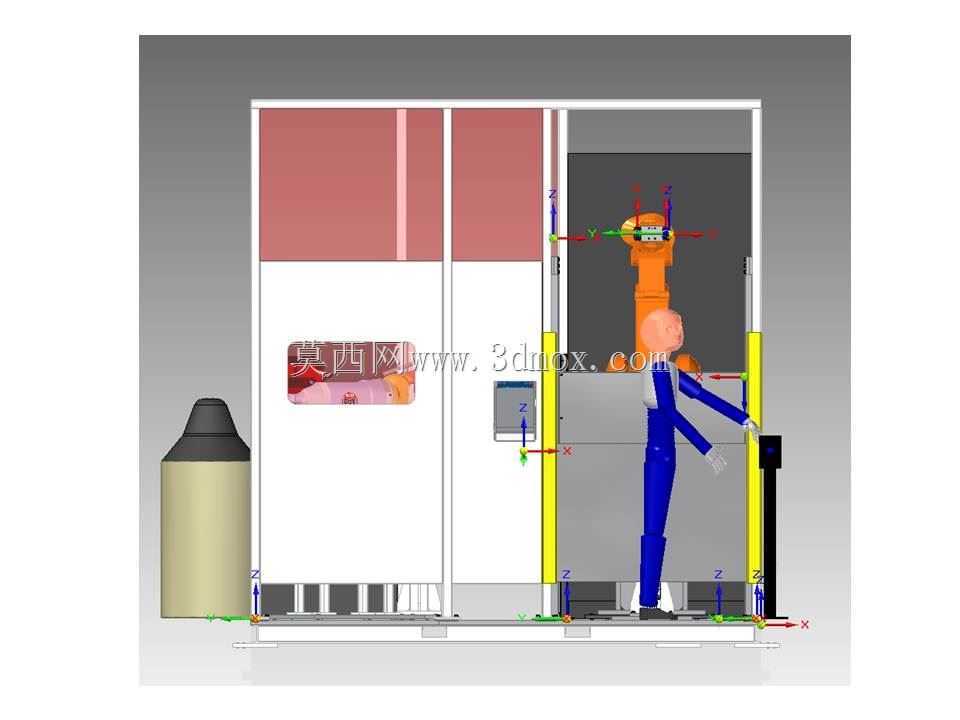

　　可通过回转动作在两个工位间切换作业，一侧工位进行加工作业时，操作人员可在另一侧完成工件上下料，大幅压缩非作业等待时间，提升设备整体稼动率。正面设置带安全联锁的升降防护门，门体配备黄色安全警示导轨，防护门未完全关闭时机器人无法启动作业程序，从硬件层面规避人员误入作业区间的安全风险。工作站旁侧预留人机操作站位，配套立式操作按钮盒，操作人员可在安全区域外完成程序启动、工位切换、急停等操作，操作位与防护门之间预留足够安全距离，符合机械安全设计规范中的安全距离要求。底座采用整体焊接式框架结构，底部预留调节脚杯安装位，可适应车间地面不平整的安装场景，调节范围覆盖±20mm，无需额外制作安装地基即可完成设备部署。

　　框架所有拼接位置均采用标准紧固件连接，无现场焊接工序，拆解运输后可在4小时内完成现场组装调试，适配产线快速迭代搬迁的需求。围护板内侧预留走线槽安装空间，机器人动力线缆、信号线缆、传感器线缆均可通过内置线槽规整排布，避免线缆外露被作业飞溅物损伤。整体外形尺寸适配常规六轴工业机器人的作业半径范围，安装边界预留300mm的检修通道，方便后期设备维护与易损件更换。
