汽车弯管类零件多工位综合检具

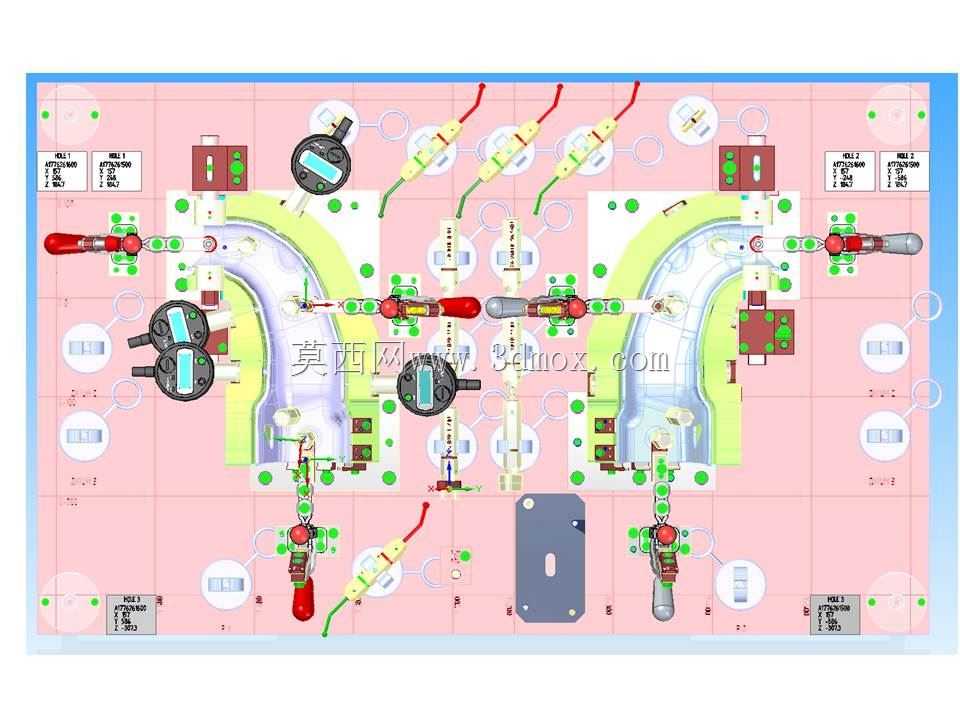

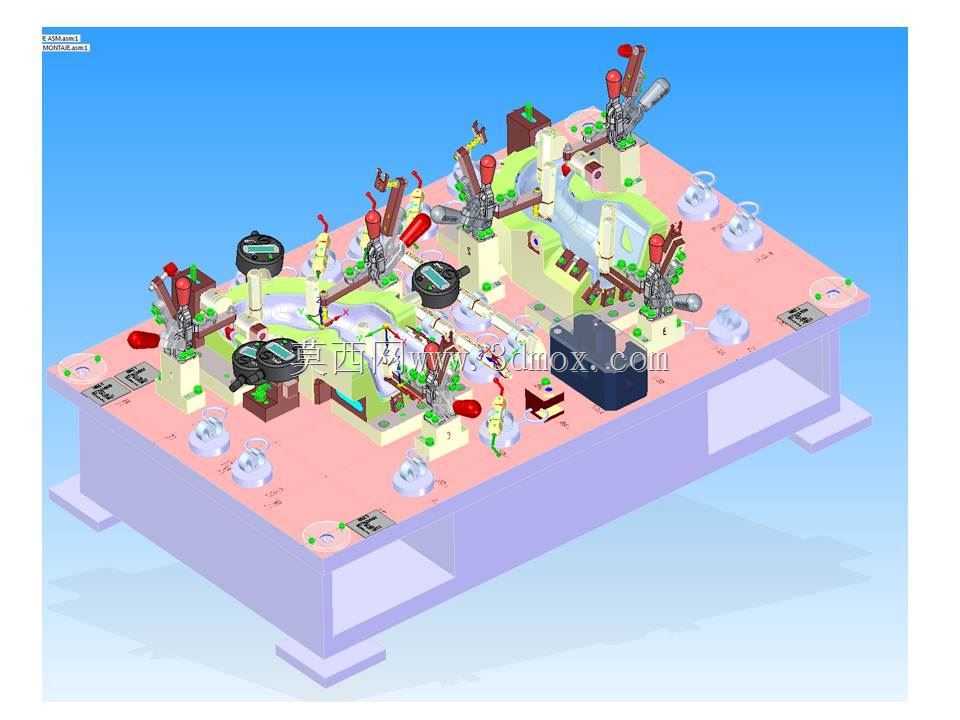

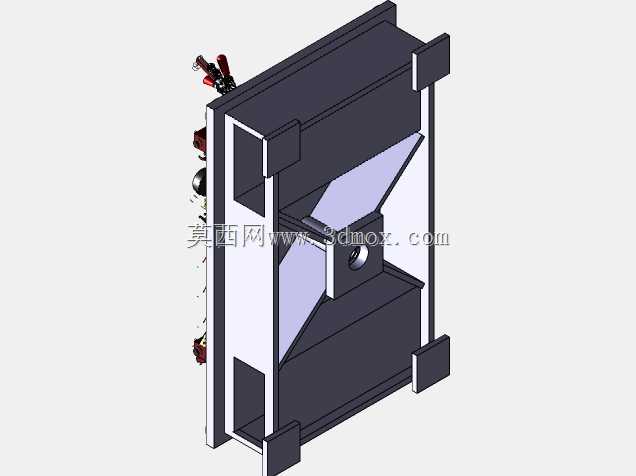

这套检具主要应用于汽车零部件生产环节的制程质量管控场景，针对汽车管路系统中异形弯管类带线束接口的零件做全尺寸形位公差检测，是生产线旁与来料检验环节的核心质量校验工装，替代传统人工多量具分步测量的低效模式，可在单工位完成零件所有关键管控尺寸的快速校验，适配批量生产过程中的高频检测需求，大幅降低检验环节的时间成本与人为测量误差。整套检具采用对称式双工位布局设计，可同时完成左右对称配对零件的同步检测，也可单工位独立操作适配小批量抽检需求，底板采用标准化基准平台设计，所有检测模块、定位组件、夹紧单元均以底板的基准孔系为统一安装基准，保证各检测单元的位置精度可追溯、可校准。检具的定位单元完全贴合被测零件的外形轮廓与安装基准面设计，针对弯管的圆弧段、直管段、端部接口、线束连接点位分别设置了对应的仿形支撑块、定位销、快速夹紧机构，零件装夹完成后无需额外调整即可完成所有检测点位的对齐，其中带表检测单元可直接读取弯管关键截面的轮廓度偏差，端部的通止检测模块可快速校验接口的尺寸与位置度，中间的定位销组可同步验证零件上各安装孔的位置精度，所有检测操作无需复杂培训，一线检验人员即可快速完成装夹与读数。整套检具的安装边界适配标准检验工作台的安装尺寸，底板四周设置了统一的起吊孔与固定安装孔，可直接固定在检验台架上使用，也可适配生产线旁的移动检验小车做随线检测，各检测模块采用模块化设计，易磨损的检测触头、定位衬套均可快速更换，降低后期维护成本。在设计过程中充分考虑了零件装夹的操作空间，各夹紧手柄的操作位置避开了零件取放的路径，零件取放过程无干涉，双工位的中间区域预留了检测记录的操作空间，检验人员可在装夹完成后直接在工位旁完成检测数据的记录，整套检具的检测效率相比传统三坐标测量提升80%以上，可满足量产环节每班次数百件的检测需求，同时可避免零件在转运至测量室过程中产生的变形影响检测结果准确性，真正实现生产环节的实时质量反馈。
