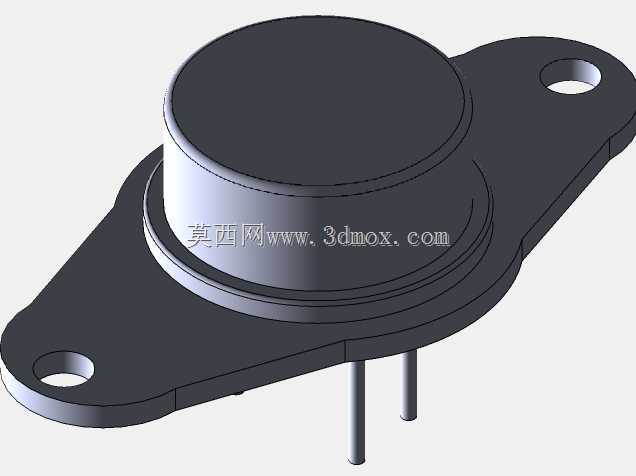

在工业控制板卡、电源模块以及电机驱动类设备的热保护回路中,这类带金属法兰的圆柱状温度传感元件十分常见。它的核心作用是把被测点位的温度变化转化为可被主控芯片采集的电信号,从而实现过热报警、功率降额或风扇调速等保护逻辑。从结构上看,模型上部为封闭的圆柱形金属壳体,内部封装感温芯片与信号调理电路;下部伸出两根平行直插引脚,用于插入PCB焊盘完成电气连接;侧面延伸出带单孔的扁平安装耳,可通过螺钉将壳体紧贴在功率管、散热片或变压器外壳等发热面上。这种“引脚焊接+法兰固定”的双重定位方式,既保证了电气连接的可靠性,又让感温面与被测热源之间形成稳定的机械接触,避免因设备振动导致探头移位、测温滞后。建模时需要重点处理几处边界:
圆柱主体与法兰片的过渡圆角要兼顾拔模和应力释放,避免安装时在根部产生裂纹;安装孔的孔径与沉台深度需匹配标准螺钉规格,孔中心到圆柱外壁的距离要留出扳手操作空间;两根引脚的中心距、伸出长度和直径必须严格对应PCB封装库,否则在装配阶段会出现插装干涉或虚焊。法兰片的厚度并非随意设定,它既要提供足够的压紧力来降低接触热阻,又不能过厚导致整体高度超出设备内部的堆叠限高。圆柱顶部的封闭端通常为感温面,建模时保持平面度即可,不需要额外特征;侧壁的阶梯结构用于区分封装区段,也可作为点胶或加装绝缘套管的定位基准。在实际选型中,工程师会根据被测表面的平整度、工作电流大小以及周围空气流速,决定是否在法兰与热源之间填充导热硅脂。若设备长期处于强振动环境,
还可在螺钉处增加弹垫,防止法兰松脱后测温值偏离真实工况。该三维模型完整还原了上述几何关系,可直接用于PCB布局干涉检查、散热仿真装配以及整机布线时的空间校核,帮助设计人员在打样前发现引脚与周边电容、电感高度冲突,或法兰与外壳内壁距离不足等问题。
