2x5凸点标准拼装积木块结构设计

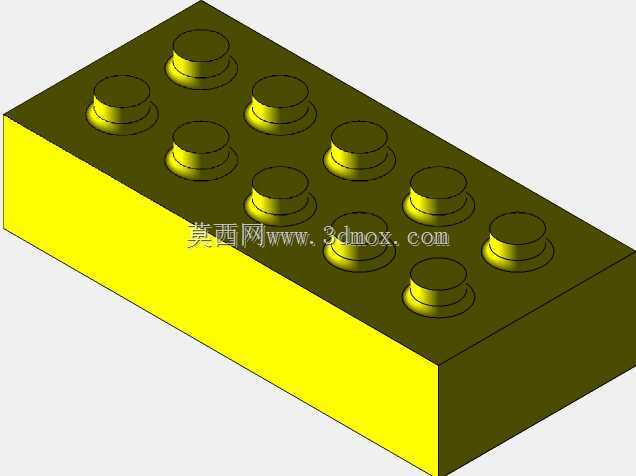

　　该零件为标准2行5列凸点排布的拼装积木基体，整体采用长方体块式结构，主体侧壁为等厚实体结构，上表面均匀分布十个带环形限位台阶的圆柱凸点，凸点采用根部圆角过渡设计，既避免拼装应力集中导致的凸点断裂，也保证拼接插拔时的导向顺滑度。从实际使用场景来看，这类积木零件是创意拼装、科教结构搭建、机械原理演示教具的基础组成单元，既可以作为小型搭建作品的基底承重块，也能通过上下表面的凹凸配合实现多层堆叠，在青少年科创教育、桌面原型搭建、模块化创意造型制作中都有广泛应用，可配合同规格积木完成框架搭建、负载承载、造型拼接等不同需求。设计过程中首先确定凸点的中心间距，严格遵循通用拼装积木的配合公差标准，保证同规格零件的互换性；

　　凸点外径与下层积木的凹孔采用小间隙配合，既保证拼接后无明显松旷，又能在合理外力下顺利拆分，不会出现卡滞过紧无法拆卸的问题。零件的侧壁厚度经过受力校核，在反复插拔、多层堆叠承重的工况下不会出现侧壁变形胀裂，底部凹腔的加强筋布局在控制零件整体重量的同时，提升块体的抗弯折、抗挤压性能，即使承受多层积木的堆叠载荷也不会出现底面凹陷变形。外形尺寸上，整体长宽比例严格对应2:5的凸点排布比例，高度为标准积木块的单位高度，安装边界无额外外凸结构，多个块体并排拼接时侧面可完全贴合，不会出现干涉错位；凸点的高度设计兼顾拼接啮合深度与拆装手感，啮合深度过浅会导致拼接后容易松脱，过深则会增大插拔力，长期使用还会磨损配合面。

　　建模过程中对所有锐边做了微小圆角处理，既符合玩具类零件的安全设计要求，也能消除注塑生产时的应力集中问题，降低零件生产过程中的翘曲、开裂概率。零件的实体结构可直接用于后续的注塑模具设计，分型面选取在块体最大轮廓处，拔模斜度沿脱模方向设置，保证量产时的成型工艺性，无需额外做复杂的结构调整即可投入生产验证。
