2x4凸点绿色拼插积木块结构设计

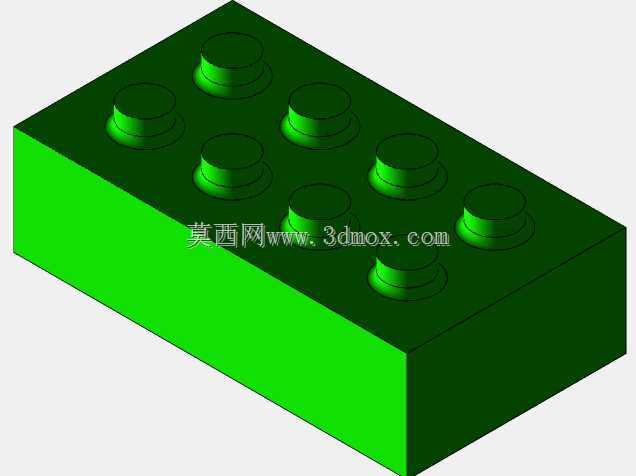

　　该零件为标准2行4列凸点排布的拼插积木基体，整体采用长方体块状构型，顶面均匀分布八根圆柱凸台，凸台根部带有环形过渡圆角，既可以降低注塑成型时的应力集中，也能在拼插过程中引导对位，避免硬插造成凸台崩边。从实际使用场景看，这类积木块是拼搭类教具、创意模型、桌面原型验证的基础单元，既可以作为建筑模型的墙体砌块，也能作为小型机械演示装置的结构垫块，在创客快速搭建、青少年结构认知教学中使用频率极高。设计时优先保证拼插配合的一致性，凸台外径与下方积木的凹槽内径采用过盈配合，配合量控制在既能徒手插拔、又不会因轻微晃动松脱的区间；凸台高度取标准积木单位高度的五分之三，保证多层堆叠后总高度仍符合整数模数，不会出现层间错位累积。

　　零件侧壁做了均匀壁厚处理，内部对应每个凸台的位置设置支撑柱，既节省原材料，也能避免厚壁处产生缩痕，同时让底面凹槽拥有足够的抱紧力。外形边界方面，零件总长为四个标准凸点间距，总宽为两个标准凸点间距，总高为一个标准积木单位高度，所有棱边均做微小倒角，去除锐边。安装边界上，顶面凸点的中心距严格统一，任意同规格积木均可沿长度或宽度方向无缝拼接；底面凹槽与凸台同轴，堆叠时上层载荷可通过凸台直接传递到下层支撑柱，不会让薄壁侧壁承受主要压力。建模过程中需重点关注凸台与凹槽的同轴度、各凸台中心距的累积公差，以及拔模斜度的设置：外表面拔模方向沿高度方向，内侧支撑柱同步做斜度，保证模具开模时不会拉伤塑件表面。这类零件看似结构简单，实则对尺寸一致性要求很高，若单个凸台位置偏移超差，多块积木大面积拼接时就会出现明显缝隙或无法装配的问题，因此建模时需以全局阵列方式生成凸台，避免逐个绘制带来的人为误差。
