直插TO220封装线性稳压器件结构

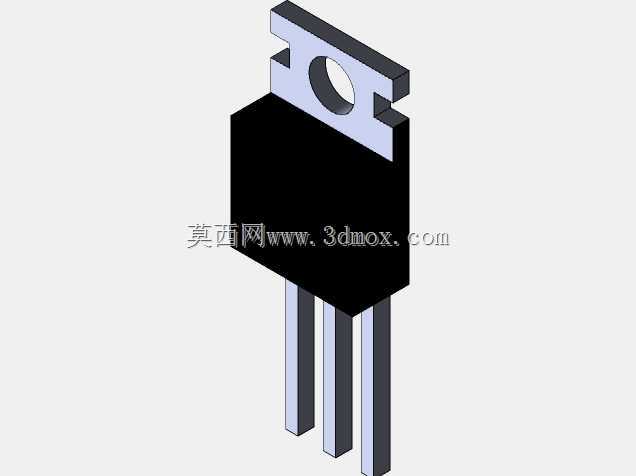

　　该模型还原的是TO-220直插封装三端线性稳压器的实体结构，常用于板载直流电源的后级稳压环节。在工业控制板、仪器仪表、电源模块、电机驱动辅助供电以及教学实验平台中，这类器件承担把较高直流输入稳定到固定5V输出的作用，为单片机、逻辑芯片、传感器接口和小功率模拟电路提供干净的供电基准。实际选型时，工程师不仅关注电气参数，也必须确认封装外形、引脚伸出长度、散热片安装孔位和周边禁布高度，否则原理图正确也可能在PCB装配或壳体装配阶段产生干涉。模型对黑色塑封本体、顶部金属散热翼片、中央固定孔以及三根平行直插引脚进行了分层表达，能够直接用于设备内部的空间校核。塑封主体位于下方，金属片向上延伸并带圆孔，该孔用于通过螺钉将器件压接到散热器上；

　　在自然冷却条件下，器件可承担较小功耗，若输入输出压差偏大或负载电流升高，就需要借助散热器扩大导热面积。三根引脚按常规封装间距排列，建模时保留了矩形截面和伸出长度，便于在PCB库中核对焊盘位置、插入深度以及波峰焊或手工焊接后的成型空间。设计思路上，这类封装兼顾可制造性与散热路径：金属片与芯片内部散热端相连，热量由芯片传导至金属翼，再传向外部散热器或周围空气；塑封部分则承担绝缘和引脚支撑作用。结构建模需要重点控制几个边界：器件总高决定外壳与PCB之间的最小净空，散热片宽度决定相邻元件的安全距离，引脚中心距影响PCB footprint准确性，固定孔直径和孔中心到本体的距离决定散热器匹配关系。若在密集板卡中使用，

　　还要考虑多颗稳压器并排布置时的热累积，以及绝缘片、导热垫和螺钉头所占空间。该三维结构可用于装配仿真、线束走向检查、散热器选型预览和维修空间评估，帮助设计人员在投产前发现物理冲突。对于三维建模从业者而言，此类模型看似简单，却需要准确区分导电金属部分、绝缘塑封部分和安装特征，避免把引脚与散热片误建成一体；同时应控制倒角、厚度和孔位比例，使外观与实物一致。面向设备选型时，该结构也能直观说明器件为何适合需要中等功耗线性稳压、且要求安装牢固、维修更换方便的场合。
