金属条栅式承托网架结构设计方案

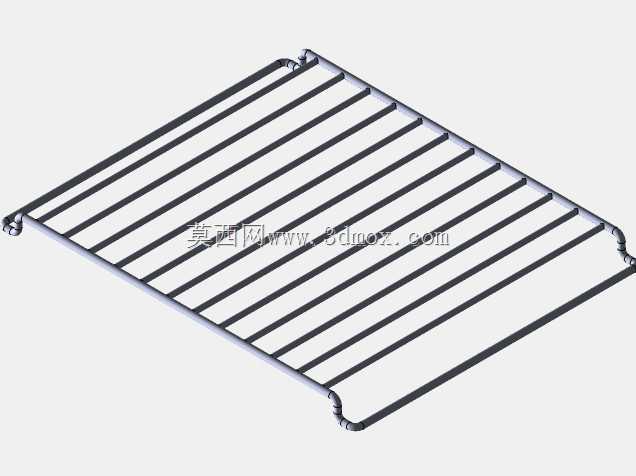

　　该栅格网架采用等距平行金属条搭配两端折弯围边的结构形式，核心作用是为各类需要通风、沥水、透光的工位或腔体提供承托支撑，平行条之间预留均匀间隙，可在承载物件的同时保证气流、液体顺利穿过，不会出现积尘积液问题。在实际工业场景中，这类结构常被嵌入烘干设备内腔作为物料承托层，热风可从栅条间隙上下贯通，避免工件底部出现烘干死角；也可用于清洗工序的工位托架，冲洗后的废液直接从缝隙排入回收槽，不会在承托面积留残液；部分电气柜、恒温试验箱内也会采用同类网架作为分层置物架，兼顾承载能力与内部空气循环效率。设计阶段优先确定栅条的中心间距，该尺寸需要匹配常承载工件的最小外形尺寸，防止小件从间隙掉落，同时尽可能拉大间隙提升通透率，

　　栅条本身采用细长等截面型材，在相同耗材占比下相比冲孔板拥有更高的通透占比，自重也更轻，方便操作人员抽拉调整层位。两端的围边采用一体折弯成型，既可以对平行栅条的端部形成固定约束，避免单根栅条受载后出现侧向位移，也可作为整个网架的安装限位边，直接搭在腔体两侧的支撑导轨上，不需要额外加装固定紧固件，抽拉拆装都十分便捷。其中一端的围边做了小幅下弯收口处理，安装时可起到导向作用，推入支撑导轨时不会剐蹭柜体内壁，另一端的平直围边则作为到位限位，推至贴合柜体后侧支撑挡边即可完成定位。整个网架的外轮廓尺寸严格适配对应安装腔体的内部净宽与净深，围边的折弯高度控制在较低范围，不会过多占用腔体内部的垂直可用空间，栅条的截面尺寸经过受力校核，

　　在额定均布载荷下的最大挠度控制在允许范围内，长期承载不会出现永久变形。建模过程中所有栅条保持阵列等距排布，端部与围边的交接处做贴合处理，不存在干涉缝隙，整体结构无多余复杂零部件，加工时可采用型材裁切后组焊的工艺成型，生产效率高，后期清理维护也十分方便，栅条表面光滑无凸起，不会刮伤放置的工件或操作人员手套。
