多工位组合级进冲压模具结构设计

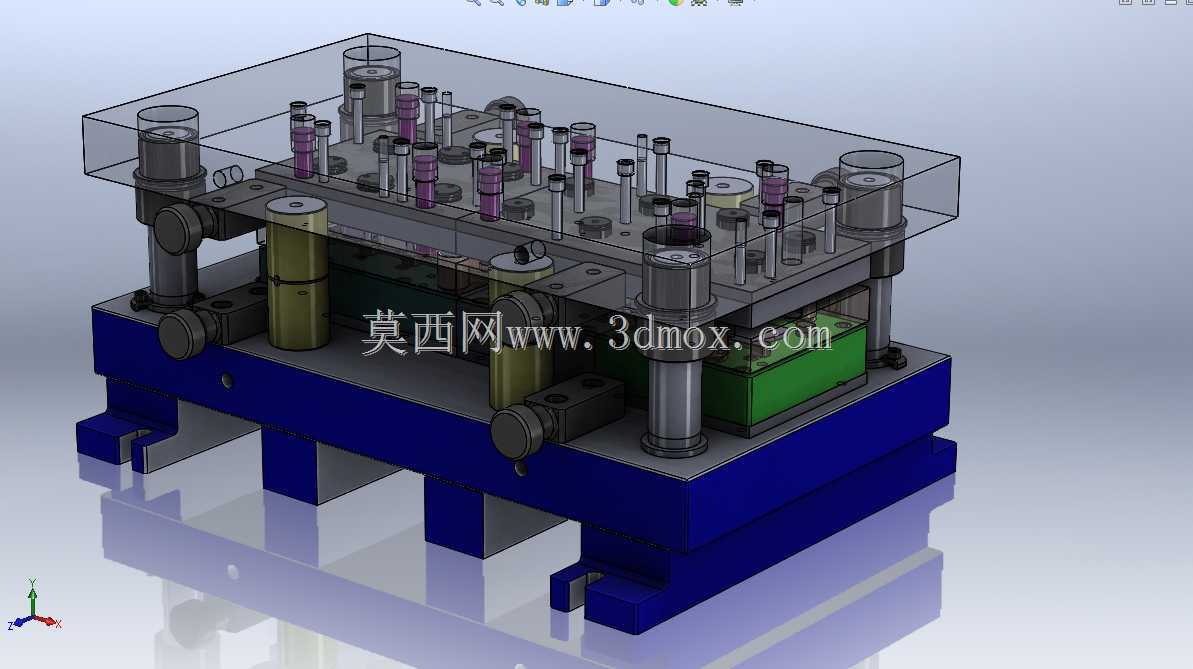

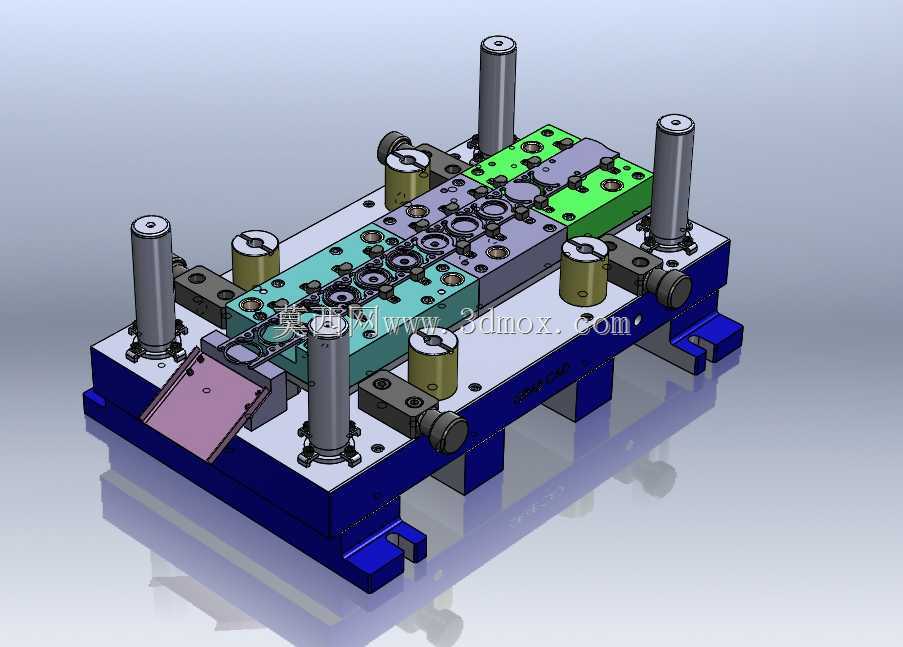

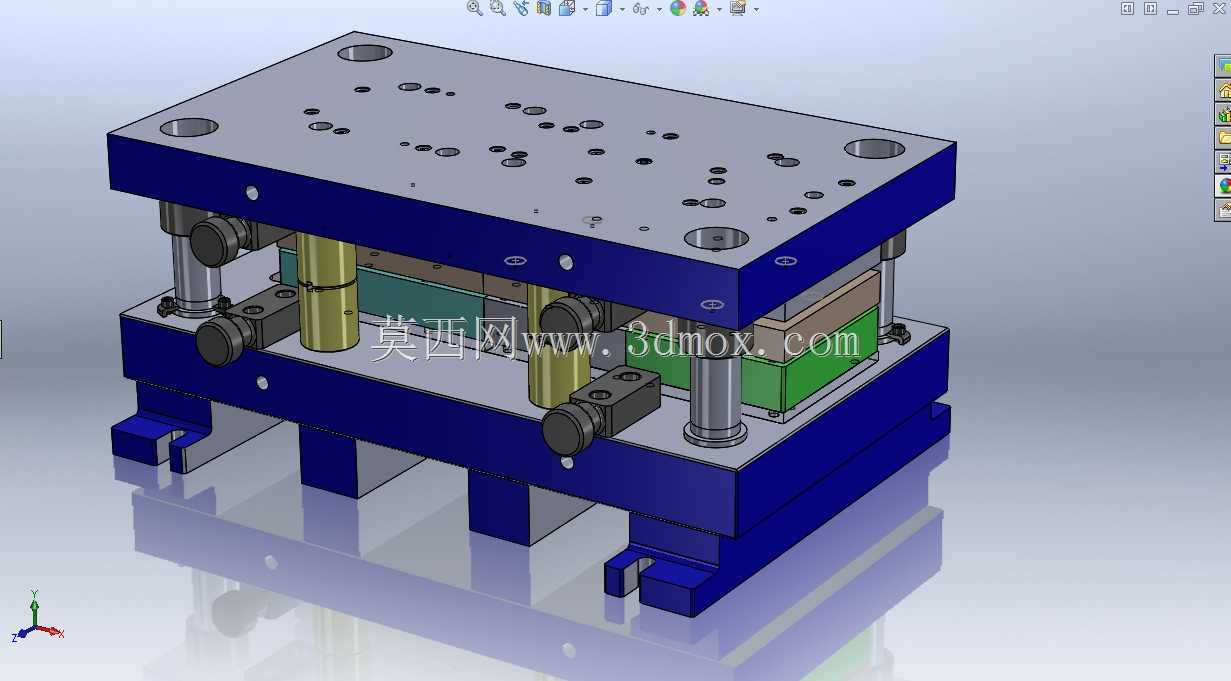

　　这套多工位级进冲压工装，核心面向中小尺寸五金薄料的连续批量冲制场景，常见于3C五金配件、家电钣金小件、汽车小型冲压件的量产产线，可在单次冲床行程内同步完成多道冲压工序，替代单工序模多次周转定位的低效作业模式。整套模具采用四导柱独立导向布局，导柱沿模座四角对称分布，上下模合模时可全程保持精准对位，抵消连续高速冲压过程中产生的侧向偏载，避免冲裁间隙不均引发的刃口崩损、零件毛刺超标问题。模座底部预留标准化压机安装槽位，可直接适配市面通用开式、闭式压力机的工作台装夹尺寸，无需额外定制过渡转接板，上下模闭合高度、模柄接口均按常规冲压设备参数预留匹配空间，现场上机调试周期可大幅缩短。模具本体沿送料方向依次排布冲裁定位、成型、精整、分离工位，

　　料带通过自带的浮动导料销实现步进送料，每个工位的加工余量经过逐次分配，避免单次材料变形量过大引发的零件翘曲、尺寸超差。不同工位的凹模、凸模采用模块化镶件设计，易损刃口部位可单独拆卸更换，无需整体拆装模座，日常维护换型时只需更换对应工位镶件，即可适配同系列不同规格的小零件生产。上模部分设置独立的弹性卸料结构，搭配等高套筒控制卸料板行程，冲压完成后可将包在凸模上的料带平稳脱出，防止带料移位影响下一工位的定位精度。模具侧边设置的限位柱可严格控制合模深度，避免调试阶段冲程过量压坏成型工位。整套结构的安装边界充分考虑产线操作空间，进料端预留顺畅的料带导入角度，出料端直接对接成品件滑落通道，可搭配自动送料机实现无人化连续冲压作业，结构设计兼顾量产稳定性与维护便捷性，所有配合面均按冲压模具行业通用公差预留，加工装配时可直接按三维结构校验各部件干涉情况，减少试模阶段的反复修模量。
