双工位自动旋转承载工装结构设计

项目分类:工装 发布时间:2022-05-03 ID:613581
  • 双工位自动旋转承载工装结构设计
  • 双工位自动旋转承载工装结构设计

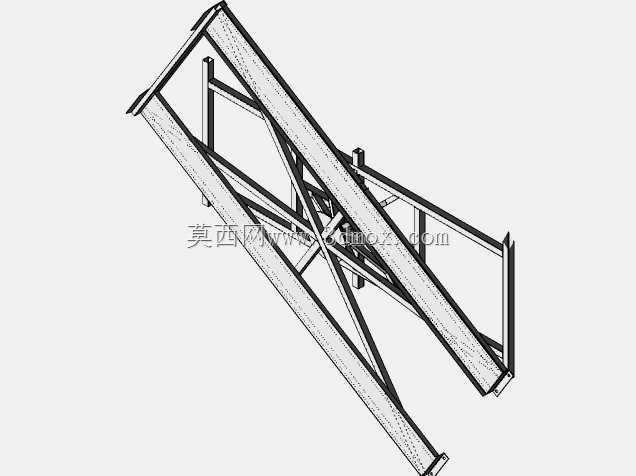

  该旋转承载结构主要面向需要在固定工位完成多角度操作的装配、检测与表面处理场景,常见于小型零部件总成装配线、人工复检工位以及喷涂上下料辅助环节。结构采用中心回转支承加双侧延展梁的布局,两根平行长梁作为工件承载面,可通过专用夹具或定位块固定待加工件,底部蓝色框架承担整体抗弯与抗扭载荷,中心驱动单元带动整个上部框架绕竖直轴线连续回转或按设定角度分度。

  从实际使用角度看,这种双梁对称布置能够在一次装夹后让操作人员或执行机构接触工件的不同侧面,减少反复吊装、翻面和重新定位的辅助时间。对于长度方向尺寸较大、自身刚性一般的长条状工件,两根长梁之间的跨距可根据工件宽度调整支撑点,避免单点支撑造成的悬臂变形;底部框架的横梁与斜撑形成稳定的箱格受力路径,将偏载力矩直接传递到中心回转座和地面安装面。

  设计时优先确定的是中心回转直径与安装边界。中心座需要承受上部框架、夹具及工件的总重量,并抵抗回转启停时产生的倾覆力矩;因此底部支腿应落在平整的安装基础上,必要时通过地脚螺栓或焊接底板固定,防止高速分度时整体移位。上部两根长梁的长度决定最大可容纳工件的纵向尺寸,梁内侧净宽决定支撑跨距,外侧则需预留人员操作通道与管线摆动空间。若用于自动化产线,还应在回转半径外设置安全围栏或光栅,避免旋转过程中与周边设备发生干涉。

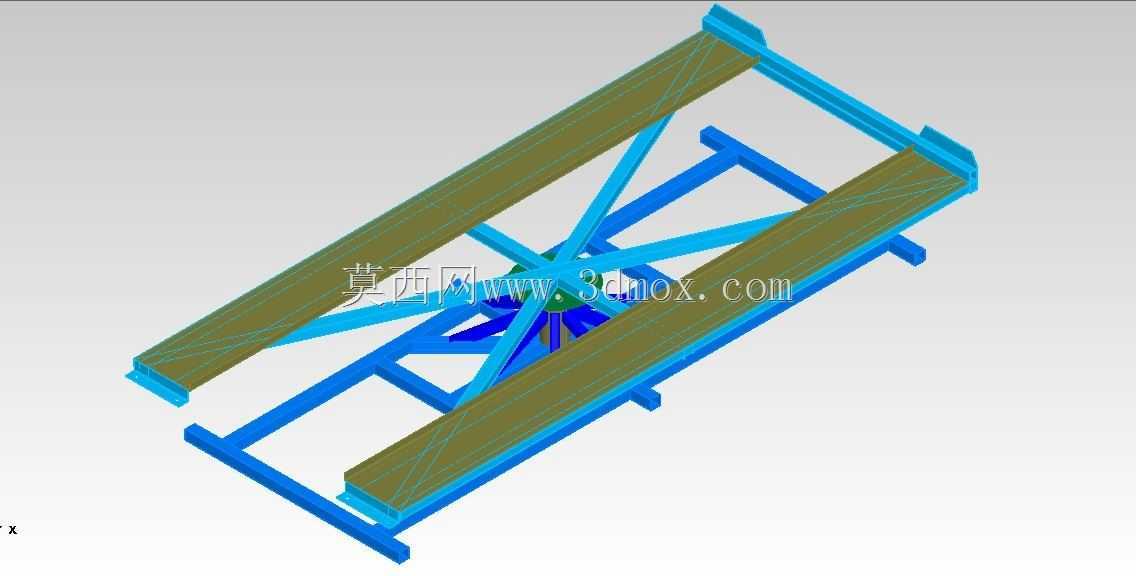

  承载梁表面预留了T型槽或安装孔位的建模特征,便于快速更换定位块、压紧器和仿形支撑。中心部位可布置电机、减速器、凸轮分割器或回转气缸,具体驱动形式取决于节拍要求与定位精度:连续旋转适合喷涂、烘烤等工艺,固定角度分度则更适合多面装配与检测。模型中蓝色框架与棕色承载面采用分色表达,方便在工程评审时区分固定底架与回转工作部分,也有利于后续出工程图时划分装配子件。

  现场安装时需先校核地面平面度,再以中心回转轴线为基准找正两根长梁的平行度和对称度,否则带载旋转时会出现周期性振动。梁端与周边固定设备之间的安全距离应按最大工件外轮廓加旋转余量核算,电气与气路管线建议从中心回转接头引入,避免随转动部分缠绕。整体结构没有复杂曲面,主要由型材、板材和标准回转件组成,制造成本可控,维护点集中在中心驱动与支撑部位,适合作为非标自动化设备中的基础回转工位模块使用。
