多工位精密级进冲压模具结构设计

这款多工位级进冲压模具，主要面向消费电子五金结构件、小型家电金属配件、汽车低压电器接插件等批量五金零件的连续冲压生产场景，适配常规开式单点高速冲床的安装接口，可在单次冲床行程内完成多道工序的同步加工，替代传统单工序模需要多台设备、多次转运定位的生产模式，大幅提升薄金属带料的加工效率与成品一致性。

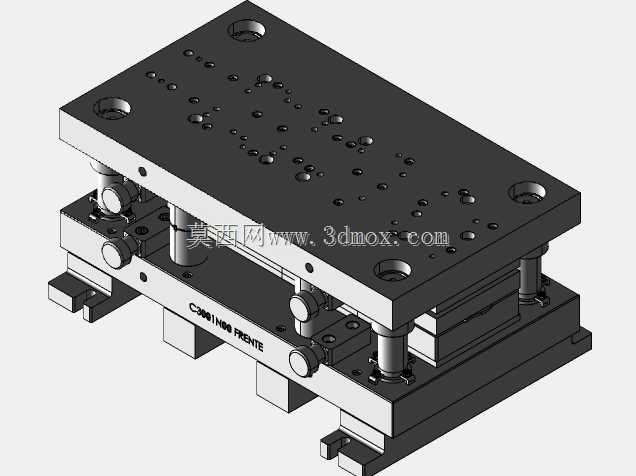

模具整体采用标准四导柱滚珠模架结构，上下模座选用高刚性铸铁材质加工，导柱导套配合精度达到微米级，可承受高速连续冲压过程中的侧向偏载，保证长期冲压作业的运动精度稳定性。下模座底部设置标准化的U型安装槽，可快速匹配冲床工作台的T型槽装夹要求，无需额外定制转接板，安装对位效率提升明显，模座总装高度适配常规25吨到65吨高速冲床的闭合行程区间，无需对设备进行额外改造即可直接投入使用。

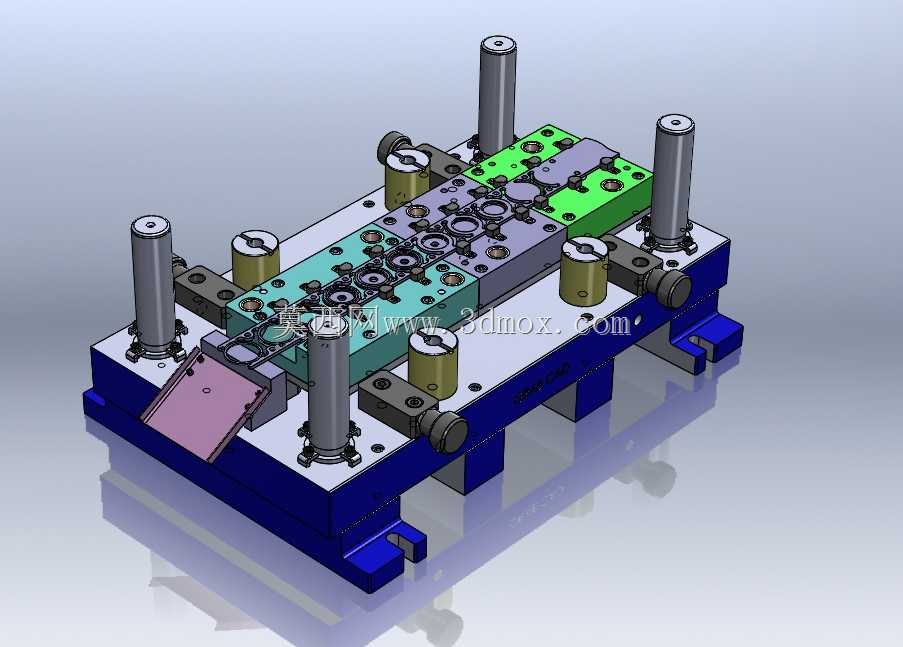

模具沿送料方向依次排布多组独立工位，覆盖冲定位孔、冲裁外形、局部拉伸、折弯成型、精修落料等全流程工序，带料通过侧边导料板实现精准送料导向，配合多组浮动导料销实现带料的平稳抬升送进，避免带料表面与下模型面发生刮蹭划伤。模具内部集成独立的弹性卸料结构，选用高性能矩形弹簧提供卸料力，可在冲压回程时将带料平稳从凸模上脱出，防止带料带料变形，同时在关键成型工位设置独立的内导柱结构，对小尺寸凸模进行二次导向保护，避免细小凸模在高速冲压过程中发生断裂失效。

设计过程中充分考虑模具的维护便利性，各工位的镶块均采用快换式结构设计，易损冲头、凹模镶件可单独拆卸更换，无需将整副模具从冲床上拆下即可完成维护作业，大幅降低停机维护时间。模具的各模板均设置精准的定位销钉孔与锁紧螺丝孔，装配时可通过销钉实现无偏差定位，保证各工位的位置精度，同时在模具的入料端设置误送检测结构，当带料送进位置出现偏差时可触发冲床急停，避免模具因误送料发生撞模损坏。

模具的成型工位针对薄料特性做了间隙优化，冲裁间隙根据0.1到0.8mm厚度的冷轧钢带、不锈钢带、铜带等常用冲压材料做了适配调整，可保证冲裁断面的光洁度，减少后续去毛刺工序的工作量，折弯工位设置回弹补偿角，可抵消金属材料成型后的回弹变形，保证成型零件的尺寸公差稳定在合理区间。
