山地自行车辐条式前轮轮组结构设计

　　这款轮组结构针对非铺装路面骑行场景设计，可适配中小轮径山地车、越野自行车的前轮装配需求，日常使用中承担整车前部承载、转向导向、路面冲击缓冲的核心作用，能应对碎石路、泥土路、硬化铺装路面等多类骑行工况。设计阶段优先考虑轮组的径向抗冲击能力与侧向刚性平衡，轮辋采用双层圈结构设计，内层圈体负责承接辐条拉力，保证辐条安装位的结构强度，避免长期骑行后辐条孔开裂，外层圈体设置胎唇卡槽，匹配外胎的安装密封需求，圈体边缘做圆弧过渡处理，减少意外剐蹭时的应力集中。辐条采用交叉编法排布，从花鼓法兰盘到轮辋安装位形成多组三角形受力结构，这种编法能在降低轮组整体重量的同时，兼顾垂直方向的吸震能力与转向时的侧向抗形变能力，每根辐条的端头都预留标准螺纹段，

　　可通过条帽调整张力，保证整个轮圈的圆度与跳动量控制在合理区间，适配日常骑行的精度需求。花鼓部分采用对称法兰设计，两侧法兰间距经过测算，平衡左右两侧辐条的拉力差，减少轮组偏摆的概率，花鼓轴心预留标准快拆或桶轴安装空间，可适配多数山地车前叉的安装开档尺寸，无需额外改装即可完成装配。外胎采用深齿纹设计，胎块边缘做倾斜倒角处理，在松软路面骑行时胎齿可嵌入路面表层提升抓地力，硬化路面骑行时倒角结构能减少胎块的异常磨损，胎体内部预留标准内胎安装空间，也可适配真空胎的改装需求。整个轮组的安装边界严格遵循民用自行车前轮的通用尺寸规范，轮组外径、花鼓轴心长度、辐条张力参数都经过匹配校验，既可以作为整车生产的配套轮组选型参考，也能作为自行车维修替换、

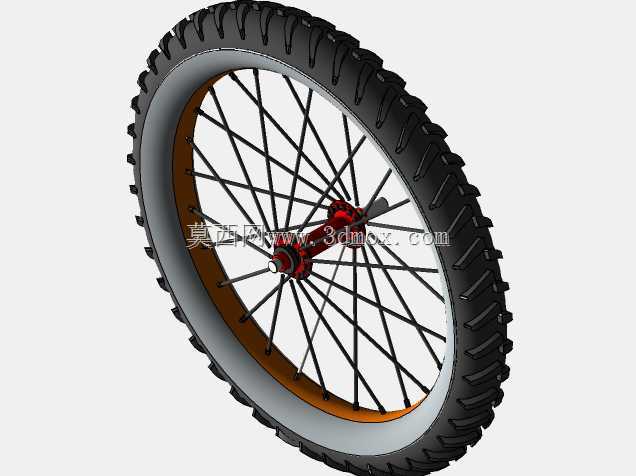

　　改装设计的结构参照，建模过程中还原了轮组各部件的装配关系，包括条帽与轮辋的卡接结构、辐条与花鼓法兰的挂接结构、外胎与轮辋的配合公差，能直观呈现轮组的受力传递路径，帮助结构设计人员理解辐条轮组的力学设计逻辑，也可用于骑行装备的结构演示、装配教学场景。
