手持清洁毛刷类工具结构设计方案

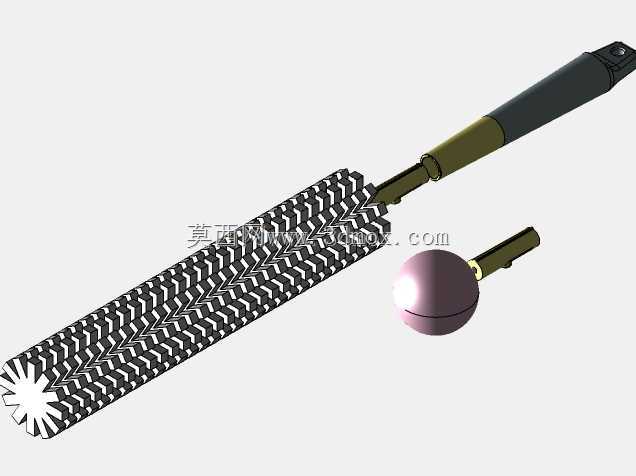

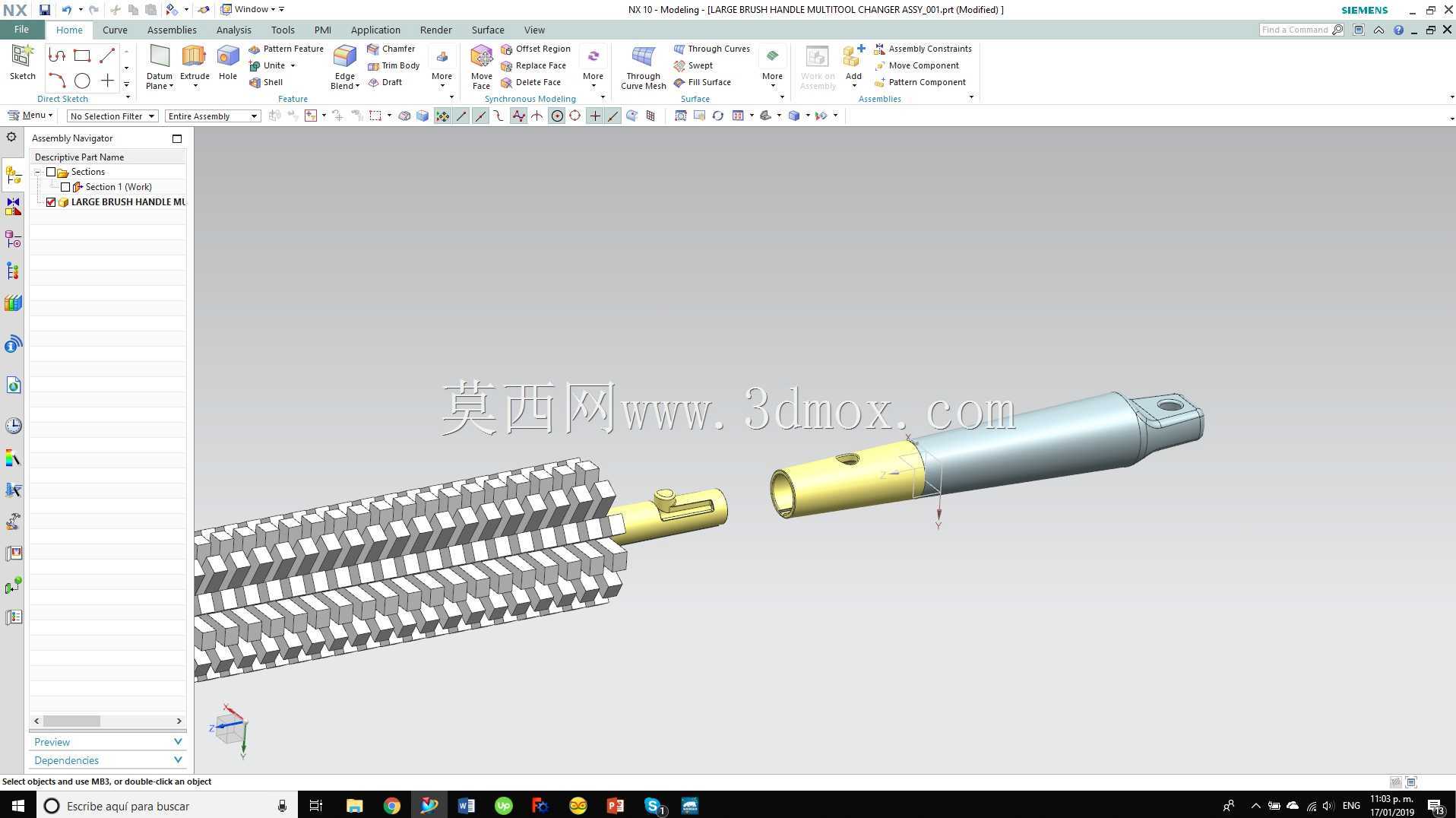

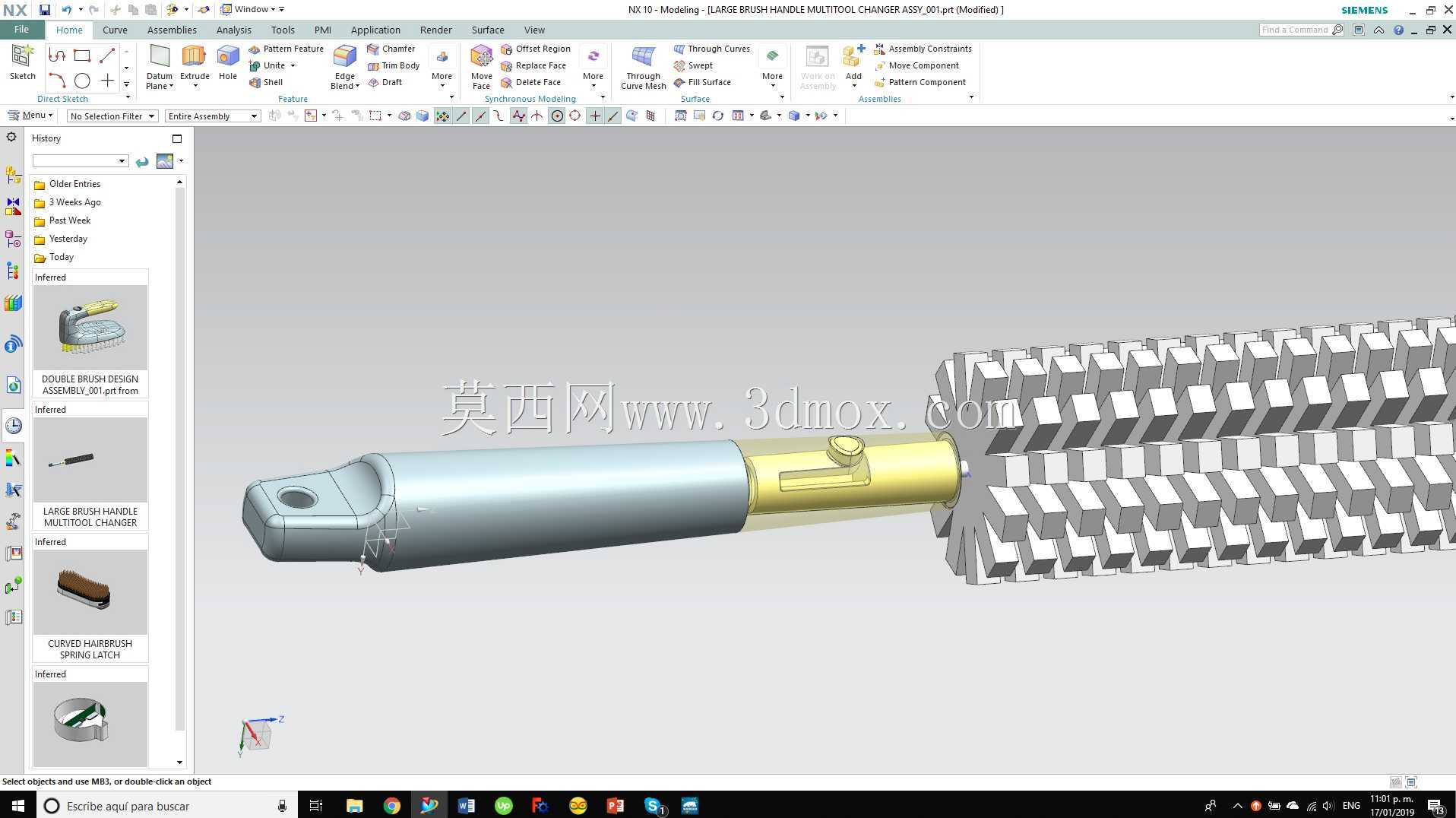

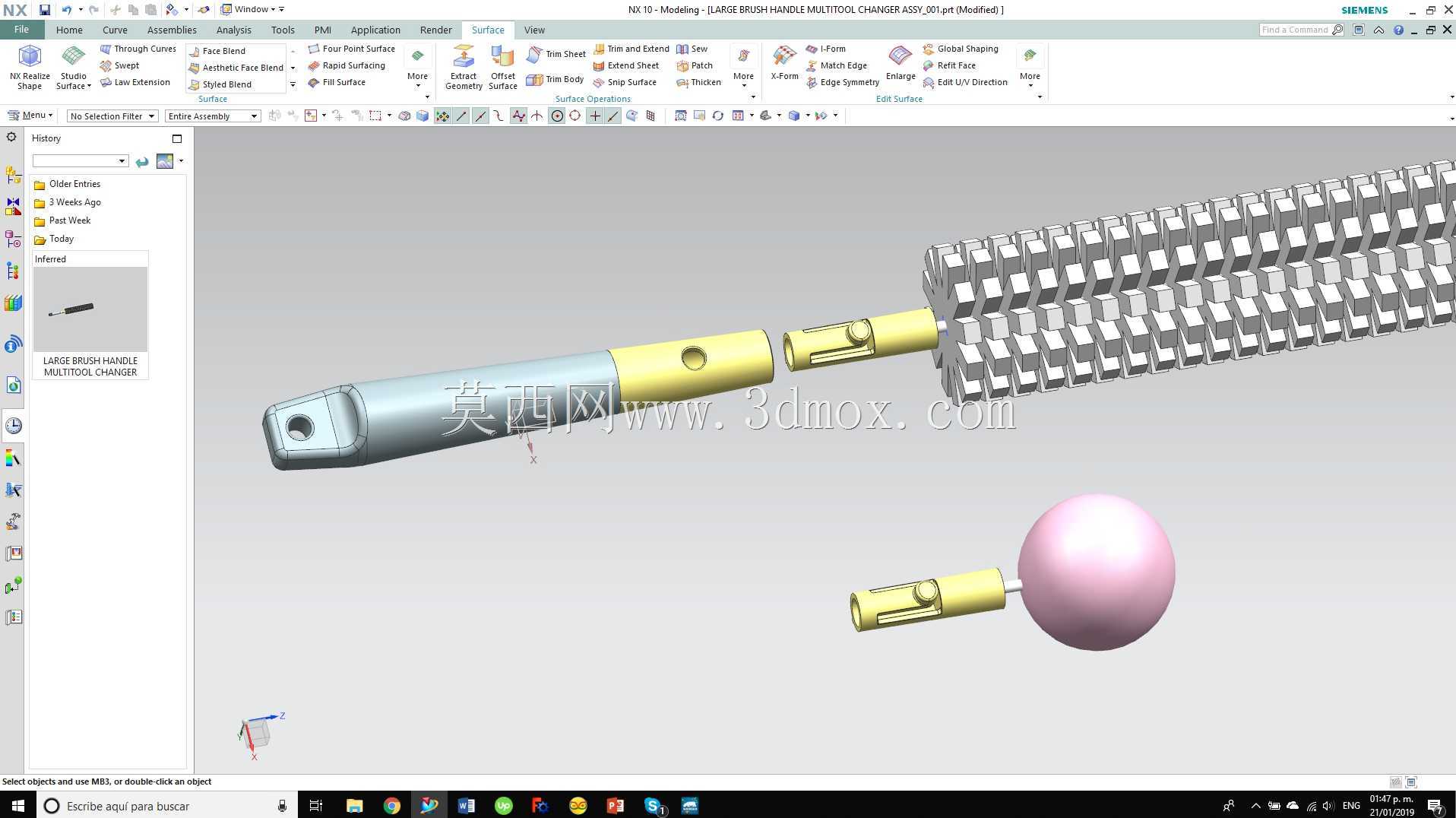

　　这款手持清洁工具的结构设计，核心围绕狭小空间内的精密清洁作业场景展开，常见于电子元器件装配工位、精密仪器维护、小型机械缝隙清灰等作业环节，可适配不同清洁介质的使用需求，替换刷头后也可完成轻度涂覆、除尘、去毛刺等细分操作。从结构拆分来看，整体分为握持段、连接锁紧段、工作刷头段三个核心部分，握持段采用符合人体工学的柱形曲面设计，表面做了细微的防滑纹理处理，握持时的受力点均匀分布在掌指贴合区域，长时间作业不易产生握持疲劳，握持段尾部预留了挂装孔，可适配工位挂架收纳，减少工位零散工具的摆放占用空间。连接锁紧段采用弹性卡扣式结构，内置的金属定位销可实现刷头的快速拆装，更换不同功能刷头时无需额外工具，按压卡扣即可完成拆卸与锁定，

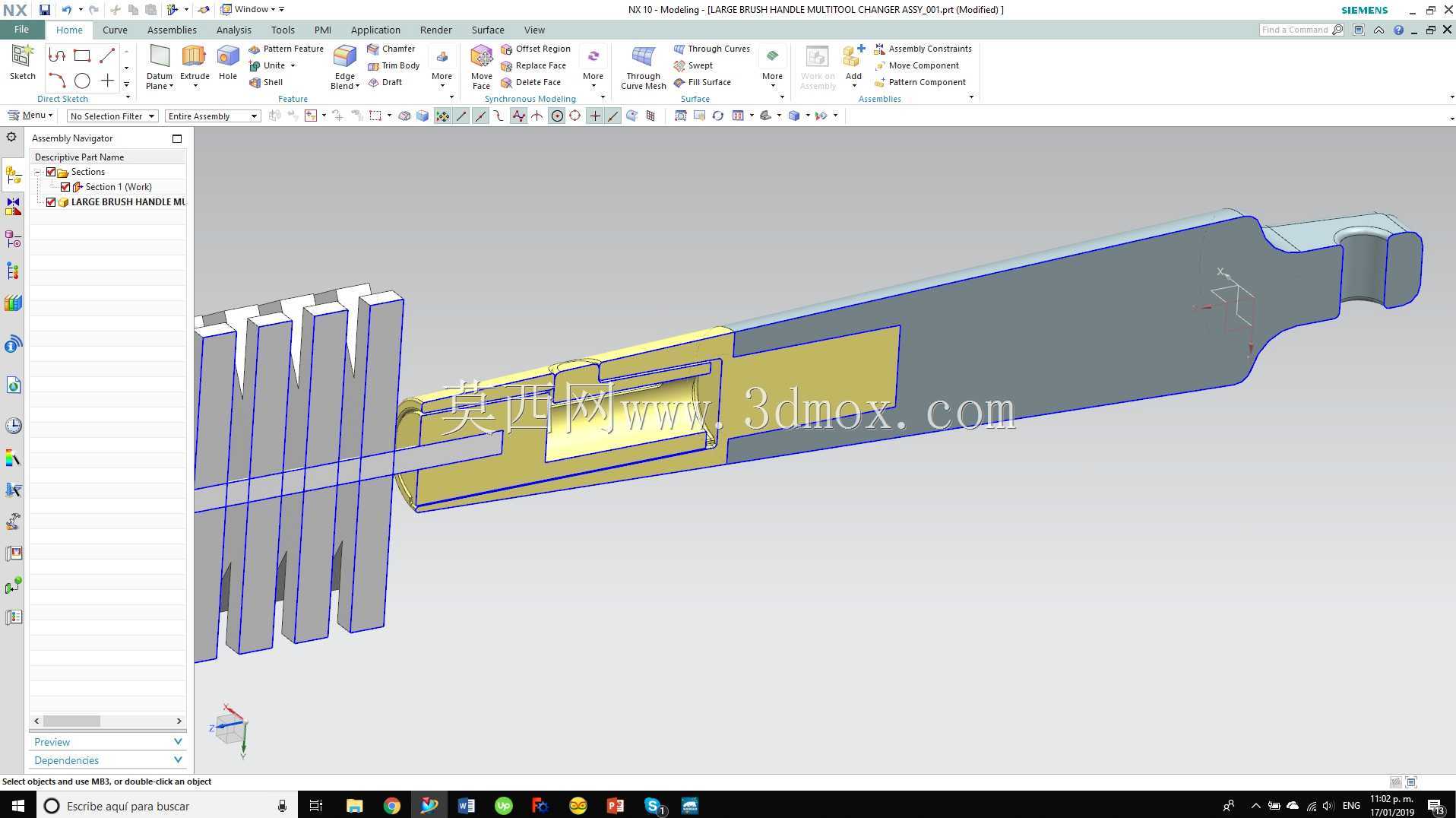

　　连接段的密封结构做了多层台阶设计，可避免清洁过程中液体、粉尘进入握持腔内部，延长内部结构的使用寿命。工作刷头段采用密集排布的柔性柱形刷丝，刷丝根部通过注塑嵌件与刷头基座一体成型，避免刷丝在反复摩擦过程中出现脱落问题，刷丝的排布密度经过多轮验证，既保证了清洁时的接触面积，又不会因为密度过大导致清洁时的阻力过高，刷头基座与连接段的配合公差控制在0.02mm范围内，装配后无明显旷量，作业过程中不会出现刷头晃动的问题。从安装边界来看，整体装配完成后的总长度控制在180mm左右，刷头部分的最大直径为45mm，可伸入宽度不小于10mm的狭长缝隙内完成作业，握持段的直径为22mm，适配绝大多数成年人的手掌握持尺寸。

　　设计过程中针对注塑成型的工艺性做了充分优化，握持段的外壳采用ABS加硅胶包胶的工艺，壁厚均匀控制在2mm，避免注塑过程中出现缩痕、缺胶等成型缺陷，连接段的金属嵌件在注塑时提前定位，保证嵌件与塑胶部分的结合强度，刷头部分的刷丝采用与基座同材质的柔性塑胶，一体注塑成型后无需额外粘接工序，减少装配环节的人工成本。在功能验证层面，该结构可承受不小于50N的轴向拉力，刷头与握持段不会出现松脱，刷丝部分经过1000次往复摩擦测试后，变形量不超过5%，可满足常规工业场景下的重复使用需求，整体结构无尖锐棱角，所有边角均做了R0.5以上的圆角处理，作业过程中不会划伤被清洁的精密工件表面。
