多层管道式无土水培种植装置结构设计

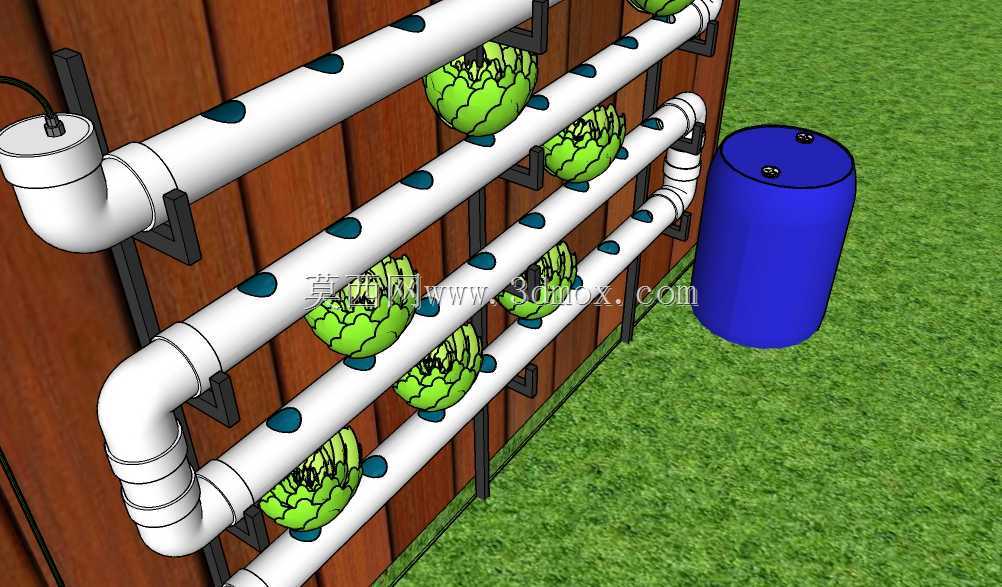

　　这套多层管道式水培种植装置，主要面向家庭庭院、小型都市农场、校园农业科普场景设计，核心是通过封闭管道循环输送营养液，替代传统土壤种植模式，解决小空间内叶菜类作物的连续种植需求，同时规避土传病害、土壤板结带来的种植管理难题。从结构布局来看，整套装置采用四层平行PVC管道作为作物栽培载体，管道通过90度弯头首尾串联形成闭合流道，每层管道等距开设定植孔，孔位边缘做圆弧过渡处理，避免定植篮安装时划伤管壁或损伤作物根系，定植孔间距根据常见叶菜生长的冠幅需求设定，保证作物生长过程中不会出现叶片互相遮挡光照的情况。管道整体通过立式金属支架做分层固定，支架采用方管焊接结构，底部设置横向支撑脚，支撑脚与地面接触位置预留膨胀螺栓安装孔，

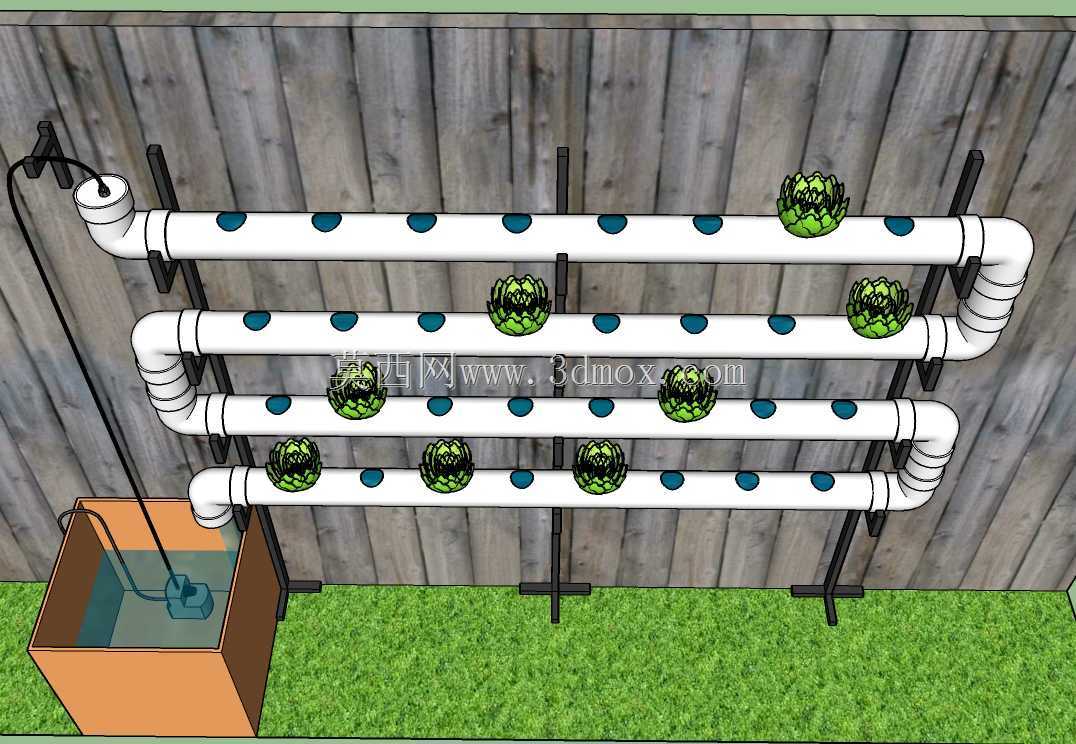

　　可根据安装场景选择直接放置或螺栓固定两种方式，整套装置的安装边界宽度控制在1.2米以内，高度控制在1.5米左右，长度可根据实际种植场地灵活调整管道段数，适配阳台、庭院围墙边、温室边角等不同狭窄安装空间。供回液系统采用下置式储液箱设计，储液箱放置在装置最左侧的地面位置，箱体内部放置潜水泵，泵体出口通过柔性软管连接最上层管道的进液端，最下层管道的出液端通过回流管直接接入储液箱，形成完整的营养液循环回路。设计时特意将每层管道设置了千分之三的倾斜坡度，坡向朝向回流端，保证管道内的营养液可以依靠重力自然流动，不会在管道内部形成积液死角，避免长期使用后积液变质发臭影响作物根系健康。管道之间的连接采用标准PVC胶粘密封工艺，

　　所有接头位置在建模时都预留了涂胶装配余量，装配后可保证循环过程中无滴漏，减少日常维护的清理工作量。从功能实现角度，这套装置不需要复杂的控制系统，仅通过潜水泵的定时启停即可完成营养液循环，泵体运行时将储液箱内调配好的营养液泵入最上层管道，营养液顺着倾斜的管道逐层流过所有栽培层，作物根系通过定植篮底部的孔隙伸入管道内部，直接吸收流动营养液中的水分和养分，最后多余的营养液顺着回流管回到储液箱，实现养分的循环利用，相比传统土培可减少60%以上的水资源和肥料消耗。建模过程中对所有管道的转弯半径做了优化，避免弯头位置出现流道突变导致的流速骤降，减少根系碎屑、杂质在弯头位置的沉积，日常维护时仅需要每季度打开管道末端的排污堵头，

　　冲洗管道内部沉积的杂质即可。支架的层间距根据作物生长高度做了差异化设定，最下层因为靠近地面，预留的操作空间更大，方便种植人员采摘、更换定植苗，往上各层的层间距依次适配不同高度的叶菜生长需求，同时保证每层作物都能接收到充足的侧向光照，不会因为上层管道的遮挡出现下层作物徒长的情况。储液箱的顶部预留了注液口和液位观察槽，不需要打开箱盖即可观察内部营养液剩余量，注液口位置设置了简易过滤网，可过滤加注营养液时带入的大颗粒杂质，避免杂质进入管道堵塞泵体或定植孔。整套装置的所有结构件都采用常见的标准管材和配件，没有定制异形件，加工装配难度低，普通用户按照装配指引即可快速完成组装，不需要专业的安装工具。在实际使用场景中，这套装置既可以在家庭庭院中靠墙安装，种植生菜、油麦菜、小油菜等日常食用叶菜，满足家庭日常的蔬菜需求，也可以多套并排布置在小型都市农业种植空间内，做小规模的商业化叶菜种植，还可以作为农业科普教具，在中小学劳动教育课程中演示无土栽培的工作原理，让学生直观观察作物根系生长和营养液循环的过程。设计时还考虑了户外使用的耐候性，所有金属支架部件都做了喷塑防锈处理，PVC管道采用抗紫外线配方材质，长期在户外日晒环境下不会出现快速老化变脆的问题，整套装置的设计使用寿命可达5年以上。
