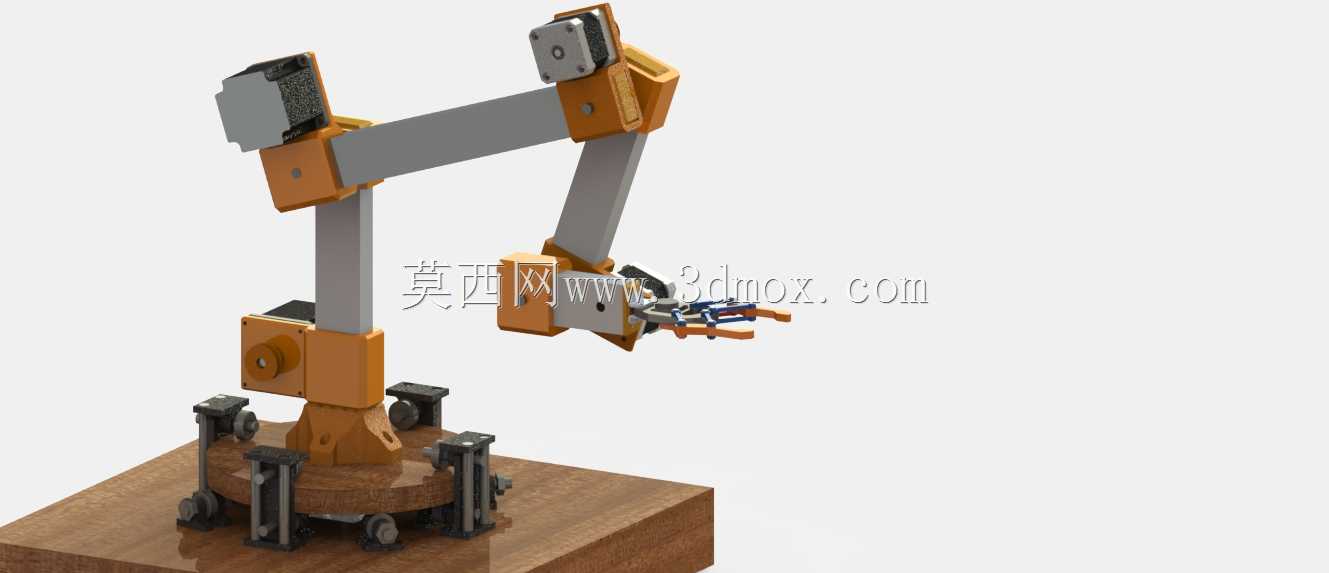

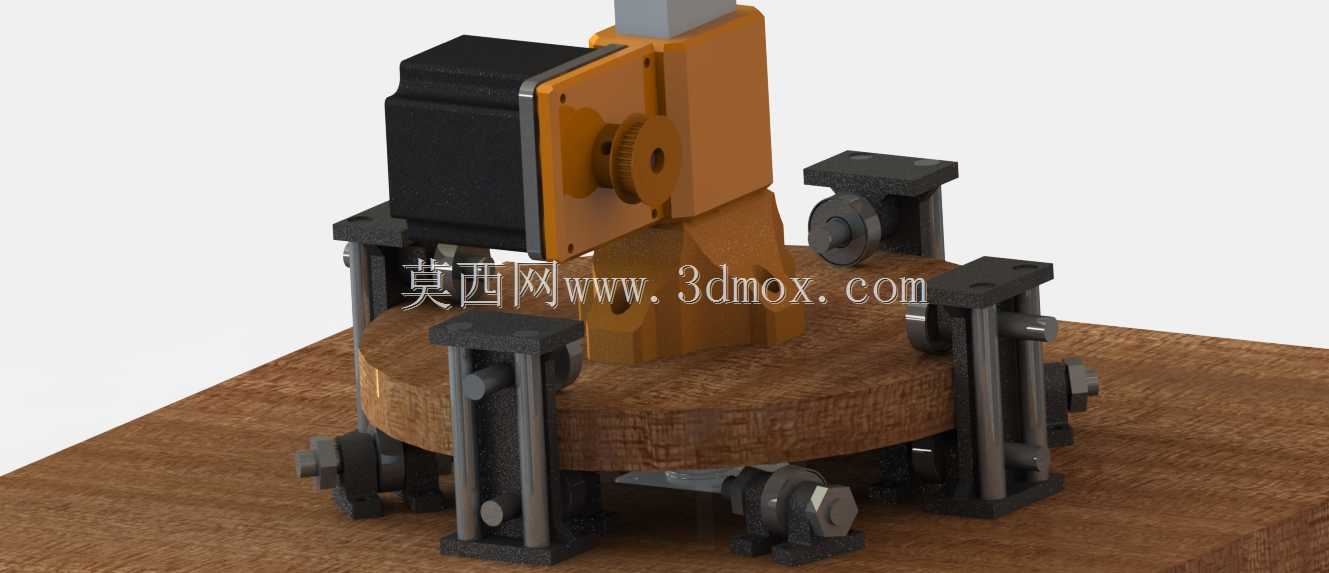

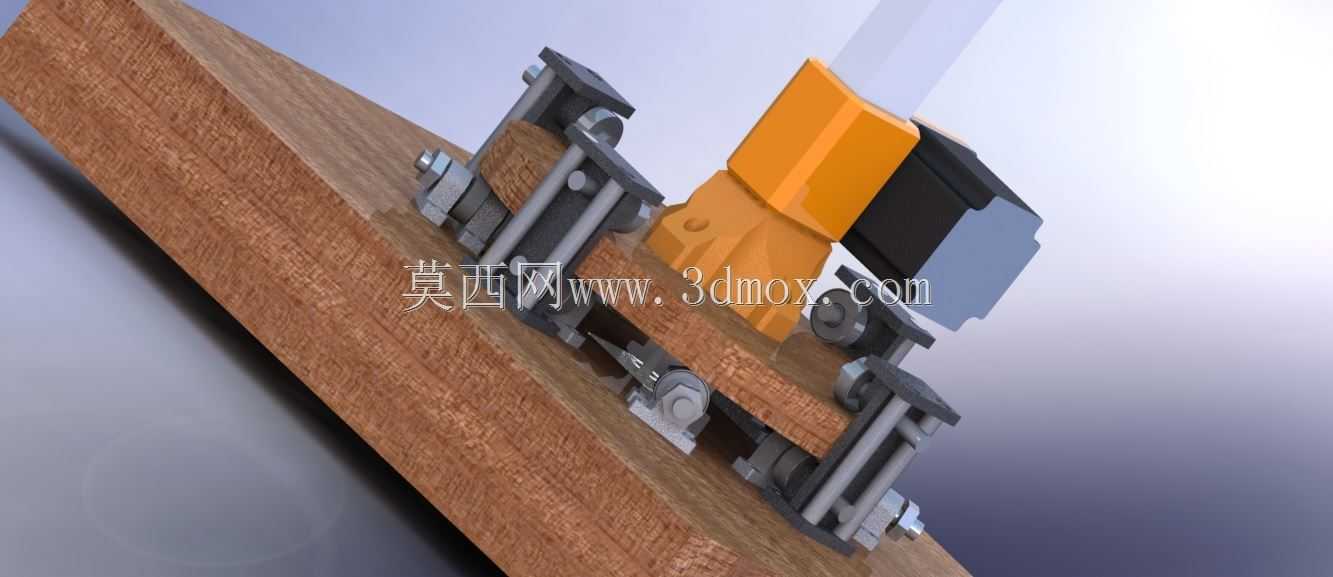

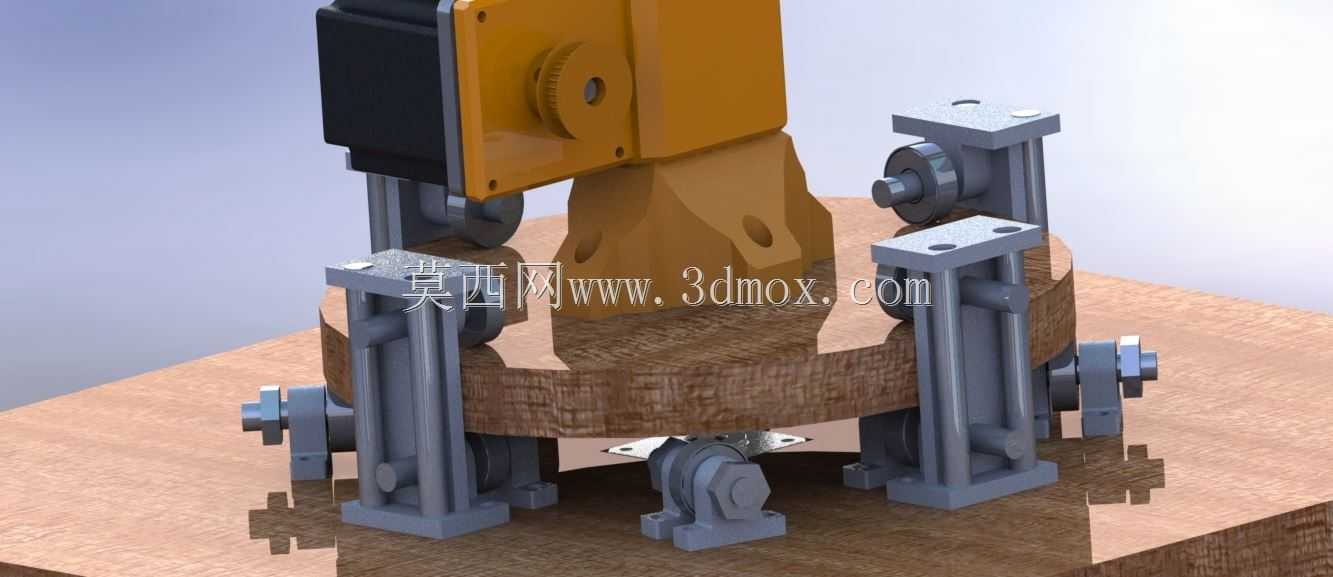

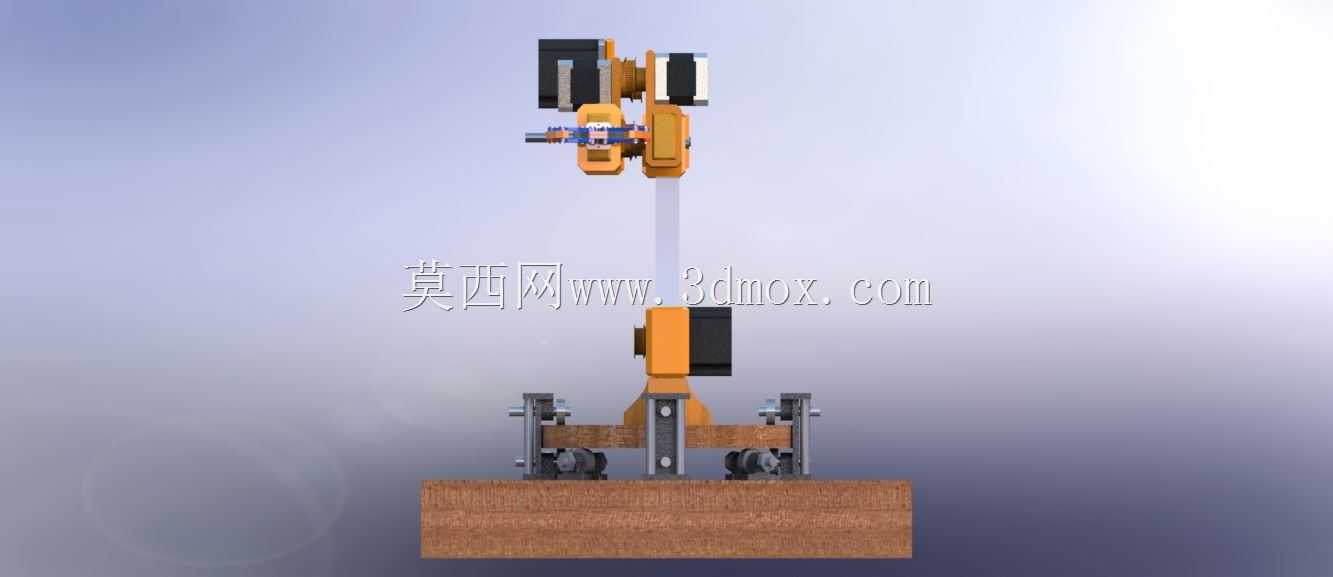

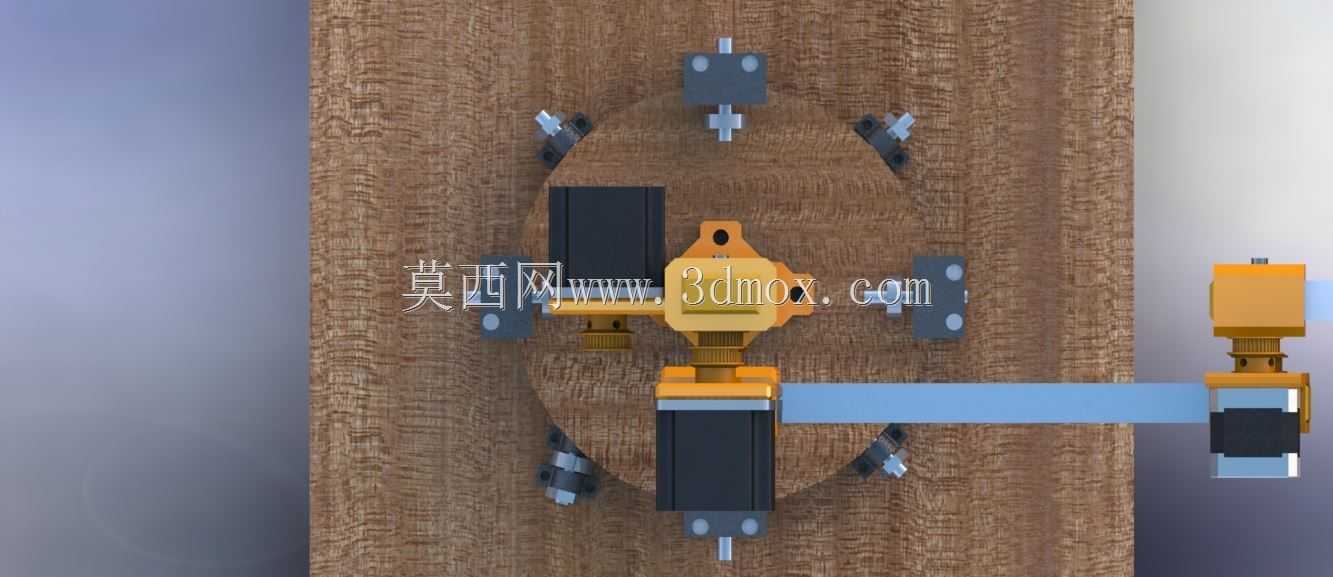

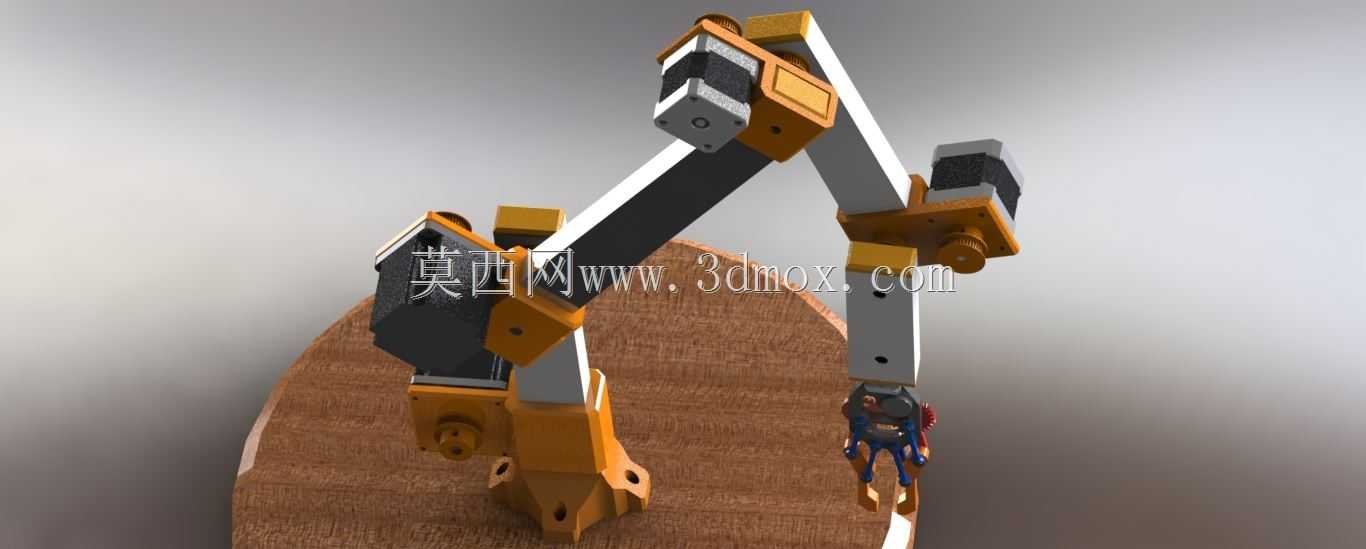

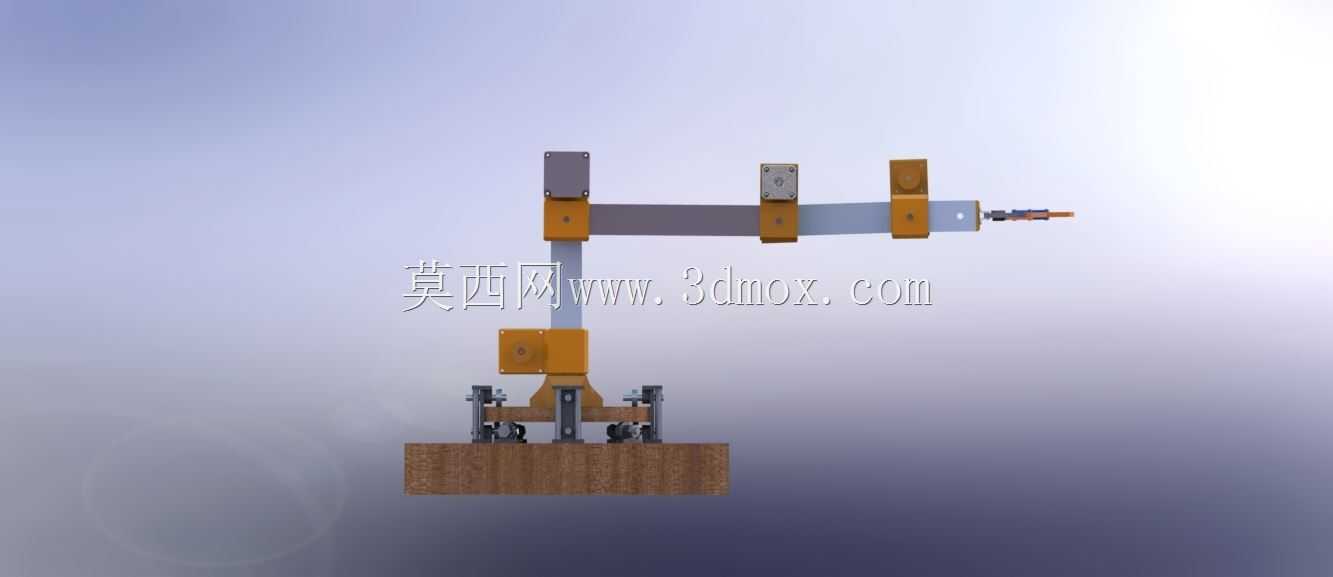

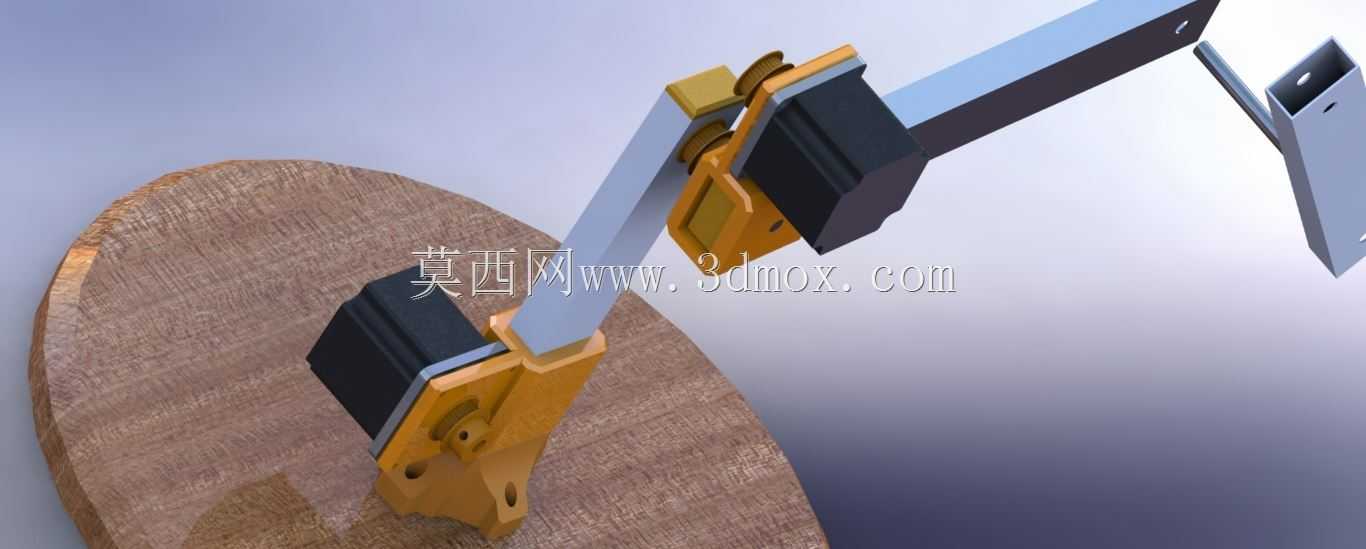

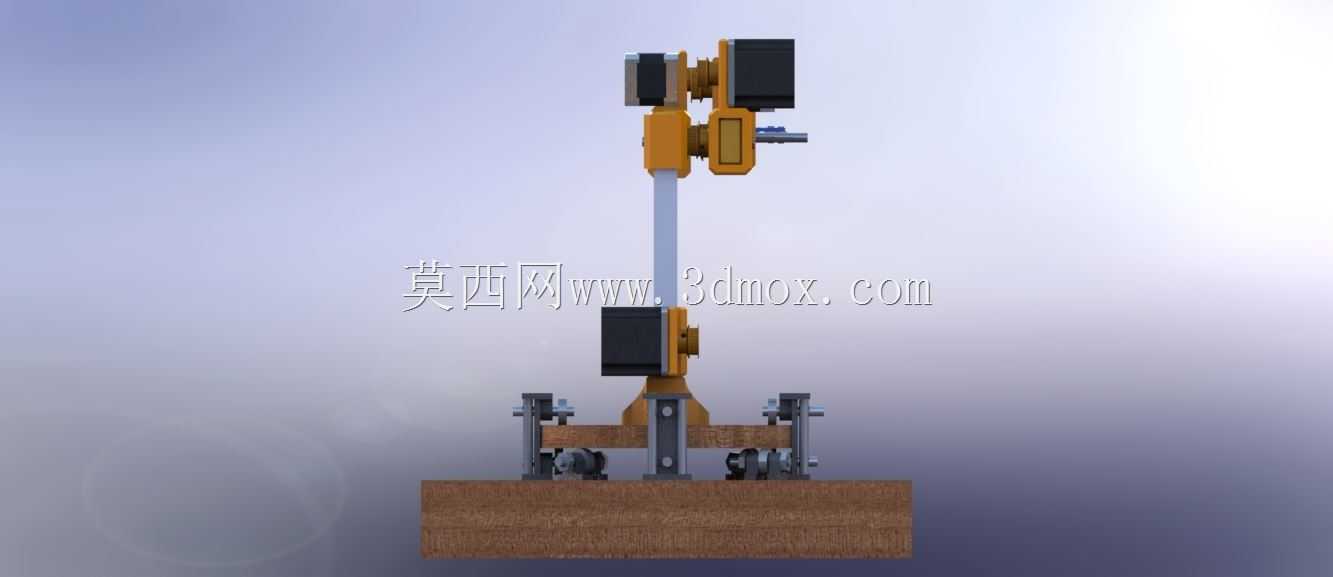

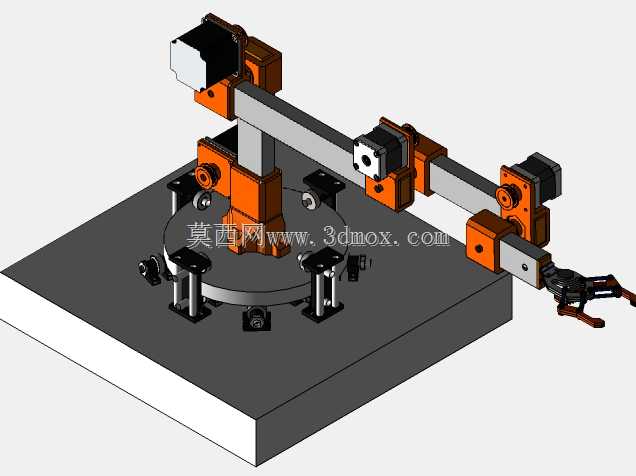

这款多关节机械臂的结构设计,核心围绕中小型作业场景的柔性作业需求展开,在3C电子装配、实验室样本转运、小型工件上下料这类对作业空间、动作精度有较高要求的场景中,能适配多数紧凑工位的安装需求。从安装边界来看,其底座采用圆形法兰式安装结构,安装孔位围绕底座中心均匀排布,固定后底座占用的台面投影直径控制在合理范围,不会过度挤占工位的操作空间,臂体完全展开后的作业半径覆盖常规中小型工位的作业范围,折叠收纳状态下的整体高度较低,可适配带防护外罩的封闭工作站内部安装,不会与工作站的框架、防护板产生运动干涉。

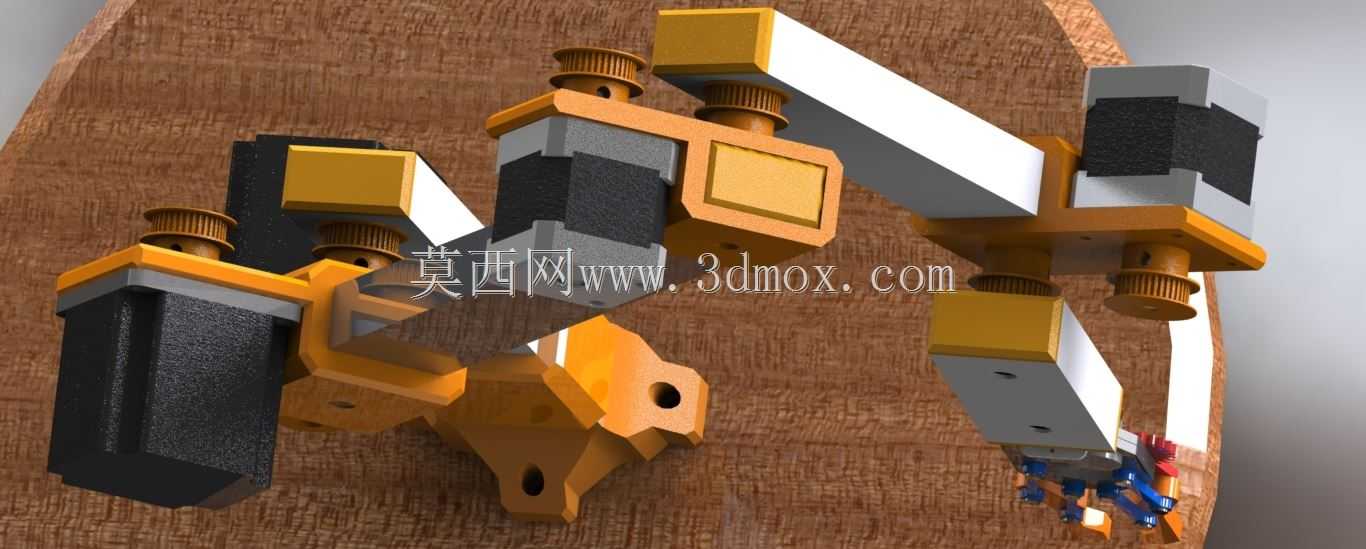

设计思路上,这款机械臂采用关节模组集成化的布局,每个旋转关节都将驱动、传动、限位结构整合在关节壳体内部,臂段主体采用轻量化的高强度型材加工,在保证臂体结构刚性、满足额定负载下形变量控制要求的同时,尽可能降低臂体自身重量,以此减小关节驱动的负载余量,提升动作响应速度。关节处的连接结构采用止口定位加螺栓锁紧的方式,既保证了装配时的同轴度精度,也方便后期维护时对单个关节模组进行拆解更换,不需要对整臂进行完全拆解。末端执行器采用快换接口设计,可根据不同作业需求更换夹爪、吸盘、小型焊枪等不同执行部件,接口处预留了气路、电路的走线路径,避免管线外露在臂体外侧,防止作业过程中管线与周边设备、工件发生勾挂磨损。
从功能特性来看,各关节的旋转角度经过运动学仿真校核,在全行程动作范围内不会出现臂段自身的结构碰撞,关节处的限位结构同时设置了机械硬限位和软限位触发点,双重保障避免超程运行带来的结构损坏。臂体内部的走线槽采用分层布局,动力线与信号线分隔排布,减少信号传输过程中的电磁干扰,保证关节运行的控制精度。底座内部预留了控制模块、驱动模块的安装空间,可根据实际使用需求选择将控制单元集成在底座内部,或是外置于独立电控柜,适配不同的设备集成方案。在实际应用中,这款机械臂可配合视觉定位系统完成无序工件的抓取分拣,也可搭载在移动平台上组成复合巡检作业单元,完成多工位之间的流转作业,其关节的输出扭矩经过匹配计算,可满足额定负载下的连续运行要求,在重复定位精度上能适配多数精密装配作业的公差要求,不需要额外增加外部辅助定位结构即可完成作业。
