多层架式水培种植供液循环装置

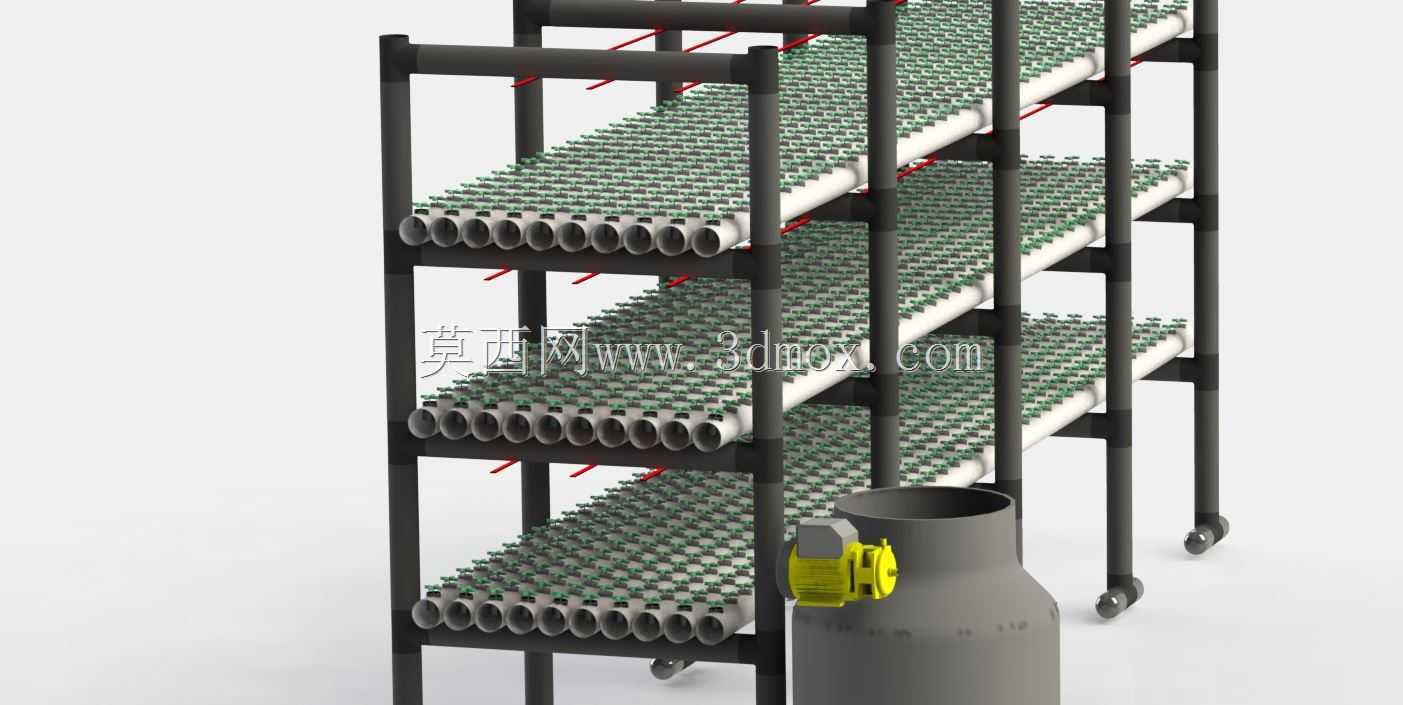

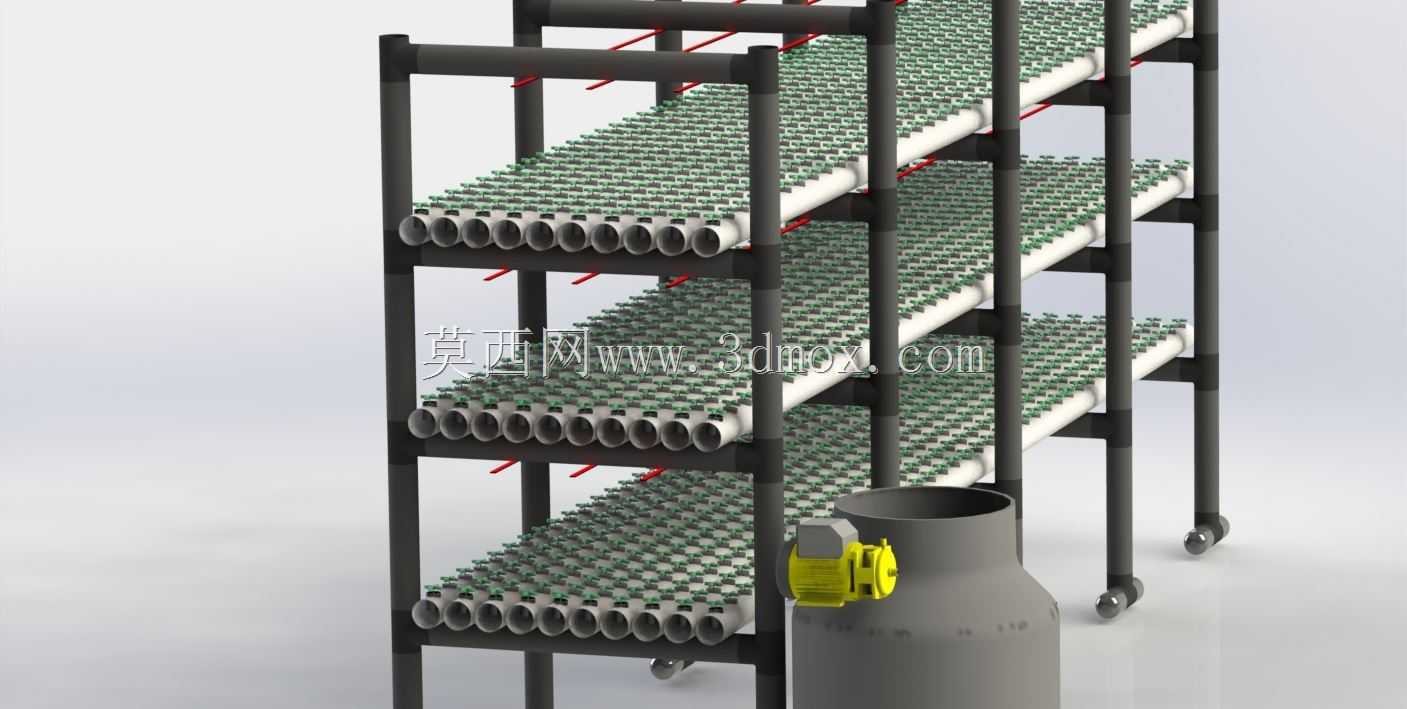

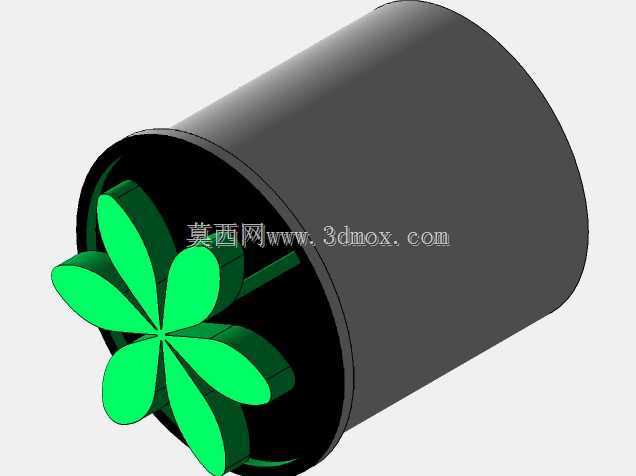

　　这套多层架式供液装置主要面向设施农业领域的室内水培种植场景，可用于家庭阳台、小型植物工厂、农业科普展示区的叶菜类作物栽培，解决平面种植空间利用率不足的问题，同时实现营养液的循环供给，减少水肥浪费。从结构设计来看，整体采用立式多层框架布局，框架主体选用标准圆管型材搭建，通过管件接头完成拼接，无需复杂焊接工序，既保证了整体结构的承重强度，也方便后期拆装调整层间距，适配不同生长高度的作物种植需求。每层种植面都排布了平行的种植管，管体上预留等间距的种植定植孔，作物幼苗可通过定植杯固定在孔位内，根系直接伸入管内的营养液流道中，吸收生长所需的水分与养分。每层种植管的端部通过连通管件形成串联或并联的流道，保证营养液可以均匀输送到每一个种植位，

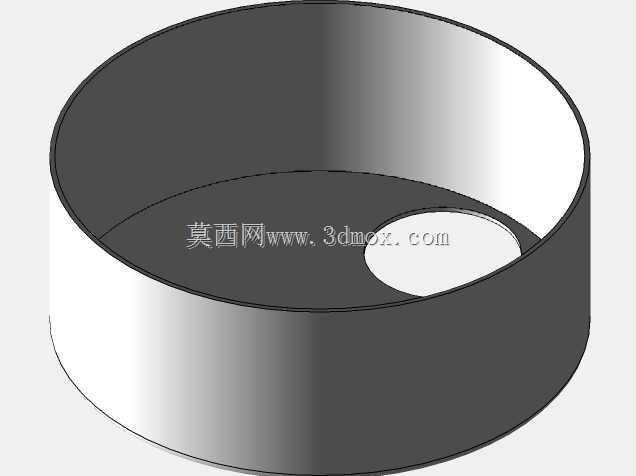

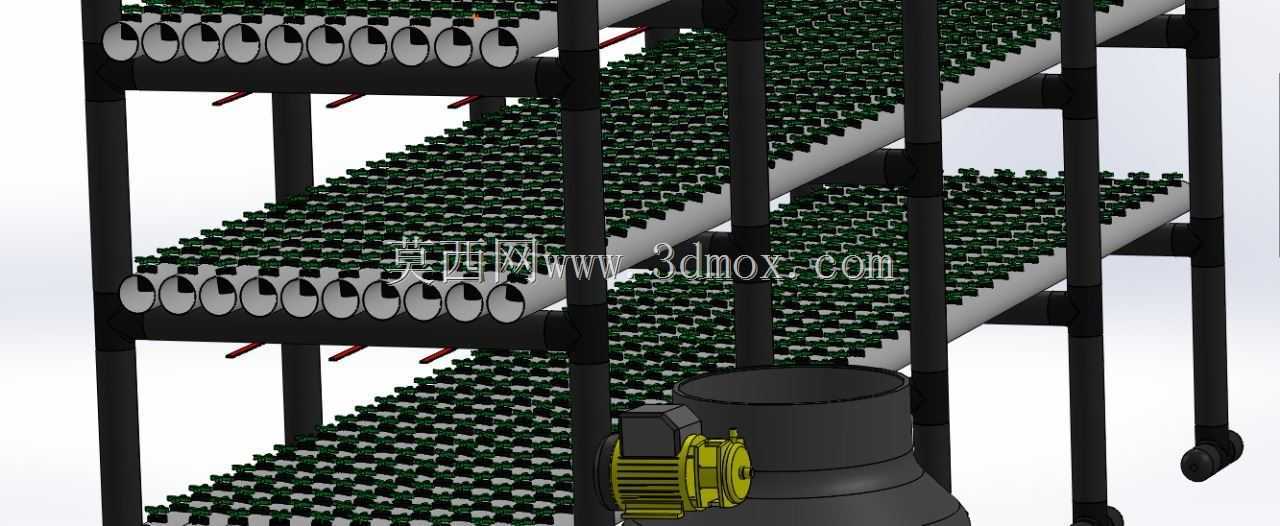

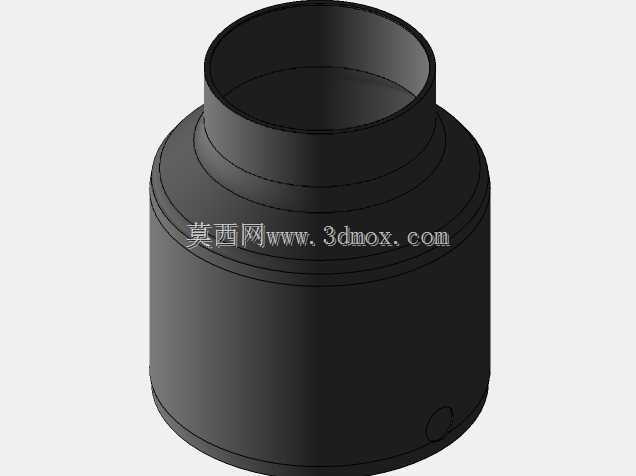

　　避免出现局部供液不足导致的作物长势不均问题。装置底部配置了储液容器与动力输送部件，储液罐用于存储调配好的营养液，动力部件将储液罐内的营养液加压输送到最顶层的种植管入液端，营养液依靠重力顺着各层种植管的流道逐层向下回流，最终回到储液罐内形成完整的闭环循环，无需每层单独配置供液动力，降低了整体的能耗与部件成本。框架底部安装了万向脚轮，方便整体装置的移动换位，可根据光照需求、空间布局调整摆放位置，无需拆解后重新组装。在设计过程中，首先考虑的是空间利用率的提升，通过四层竖向排布的种植位，将单位占地面积的种植面积提升至平面种植的3.5倍以上，适合小空间内的批量作物栽培。其次是流道的水力平衡设计，每层种植管都保持微小的安装倾斜角度，

　　角度控制在2度到3度之间，既保证营养液可以依靠重力顺畅流动，不会在管内形成滞留区造成营养液腐坏，也不会因为流速过快导致根系无法充分接触养分。种植管选用耐腐蚀的PVC材质，可长期耐受营养液的弱酸碱环境，不会出现锈蚀析出有害物质影响作物生长的问题。储液罐的容积按照每层种植管的总容液量的1.5倍配置，保证循环过程中营养液不会溢出，同时预留了足够的营养液缓冲量，减少日常补液的频率。安装边界方面，整体框架的长宽尺寸适配常规室内门洞的通行宽度，无需拆分即可顺利通过标准室内门，竖向高度控制在普通人站立操作可触及最顶层种植位的范围，日常的定植、采收、管路检查操作都无需借助登高工具。供液管路的接口都采用快插式结构，后期如果需要调整种植层数、

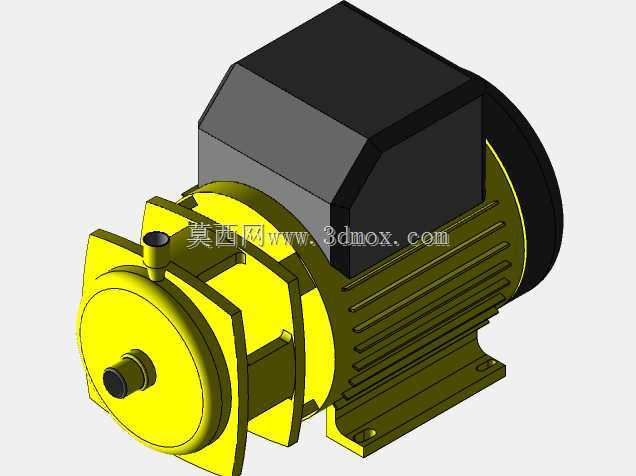

　　更换不同孔径的种植管，无需专业工具即可完成管路拆装。装置的供液动力部件选用低扬程大流量的专用泵体，运行噪音低，适合室内环境使用，不会产生明显的噪音干扰。在实际使用过程中，可根据种植作物的不同，调整营养液的循环频率，比如叶菜类作物可设置每小时循环15到20分钟，果菜类作物可适当延长循环间隔，保证根系的呼吸需求。每层种植管的末端都预留了排污口，日常管路清洗时可打开排污口将管内的沉积杂质排出，避免长期积累堵塞流道。框架的横向连接杆件除了起到结构加固的作用外，还可以作为供液支管的固定走线位，让管路排布整齐，避免管路外露影响整体整洁性。这套装置的设计没有采用复杂的专用定制部件，大部分结构件都可以选用市面上通用的标准管材、管件加工组装，加工成本低，后期维护更换配件也十分方便，适合小规模种植场景的推广使用。
