电子设备内置弧形启闭闸门结构设计

　　这套弧形门结构主要面向小型立式电子检测、采样类设备的内部舱室启闭场景，常见于实验室分析仪器、环境空气采样设备、小型生化检测装置的样本舱或功能模块舱位，区别于传统平开门、推拉门的直线运动轨迹，弧形门依托圆柱面回转轨迹完成启闭动作，不会占用设备外部的操作空间，在桌面型紧凑设备的布局设计中优势十分明显。从实际使用需求出发，这类舱门需要在启闭过程中保持运动平稳，到位后具备可靠的位置保持能力，同时门体与设备壳体的配合间隙均匀，避免出现卡滞、漏光或者密封失效的问题，针对部分带避光、防尘要求的检测舱，弧形门的曲面贴合特性还能减少直线配合面的缝隙直通问题，降低外部环境对舱内检测模块的干扰。设计过程中首先确定了门体的运动包络边界，

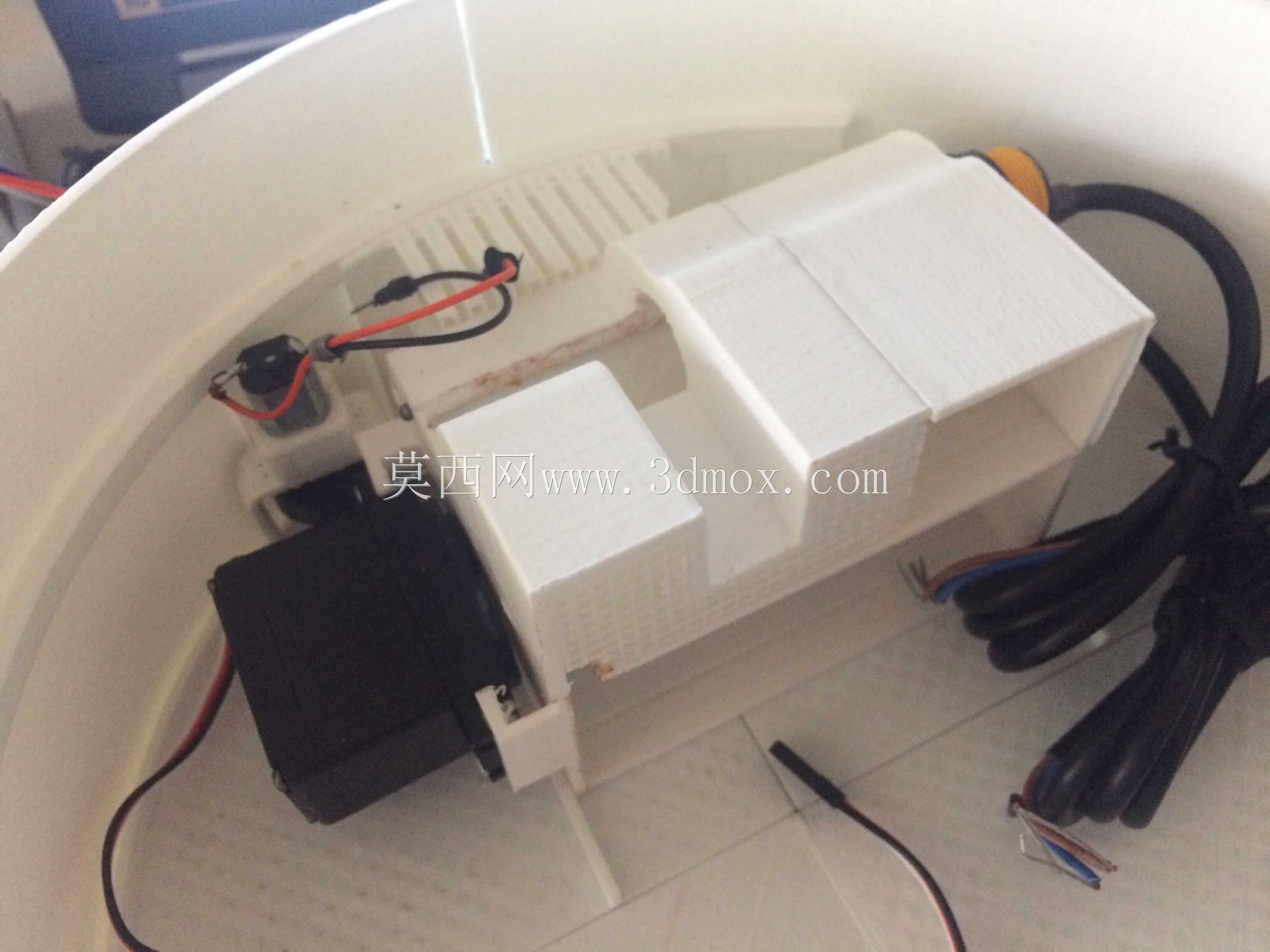

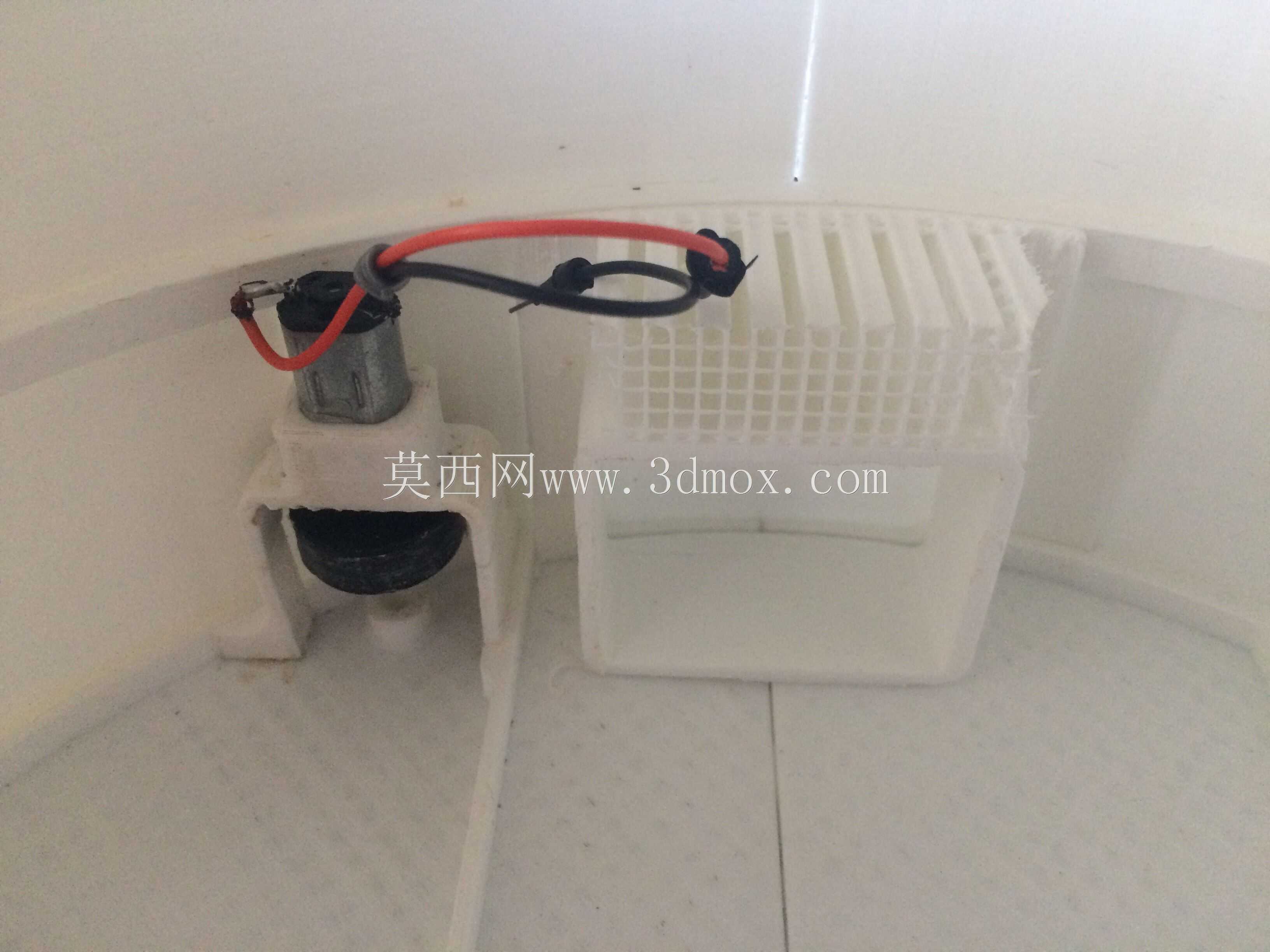

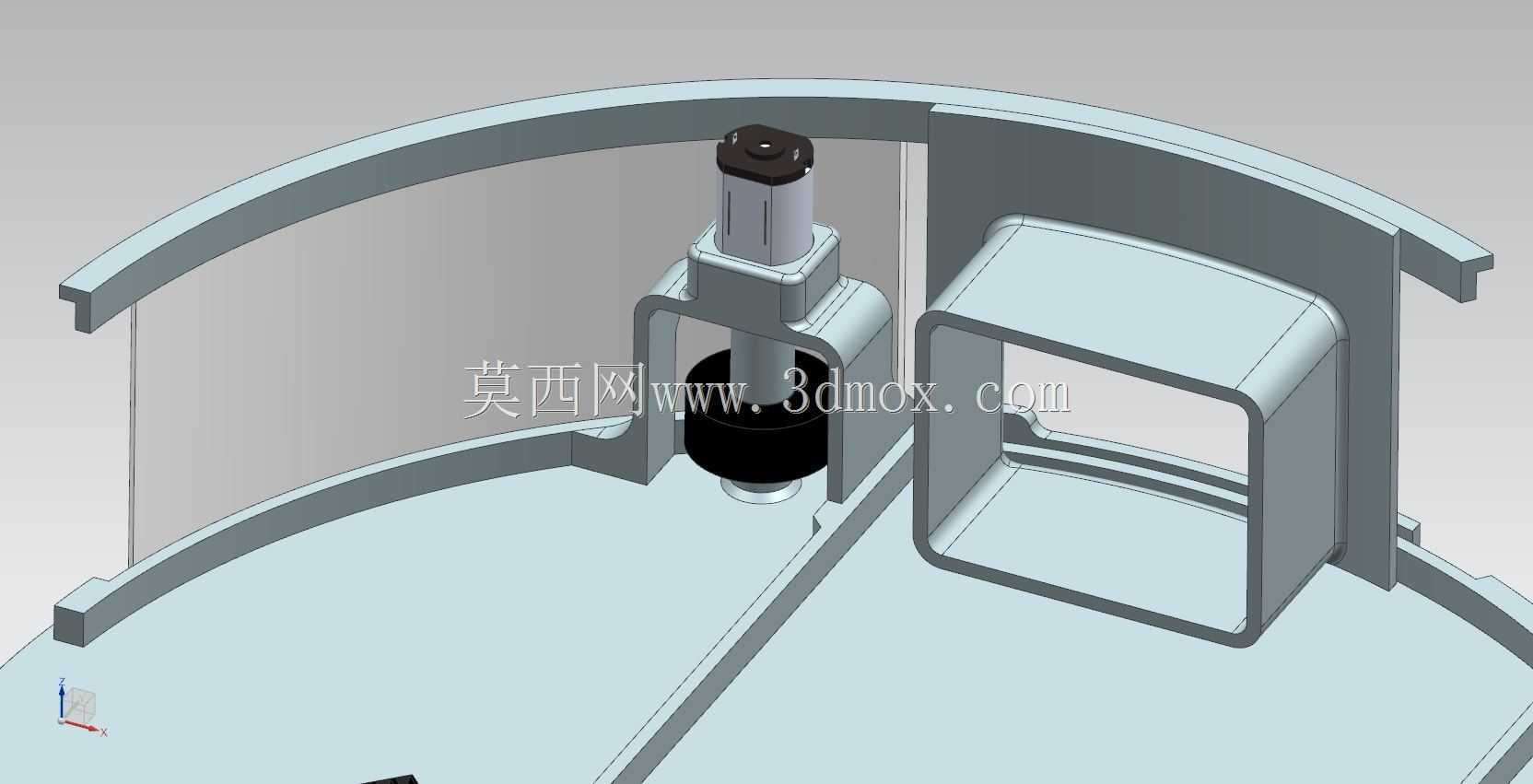

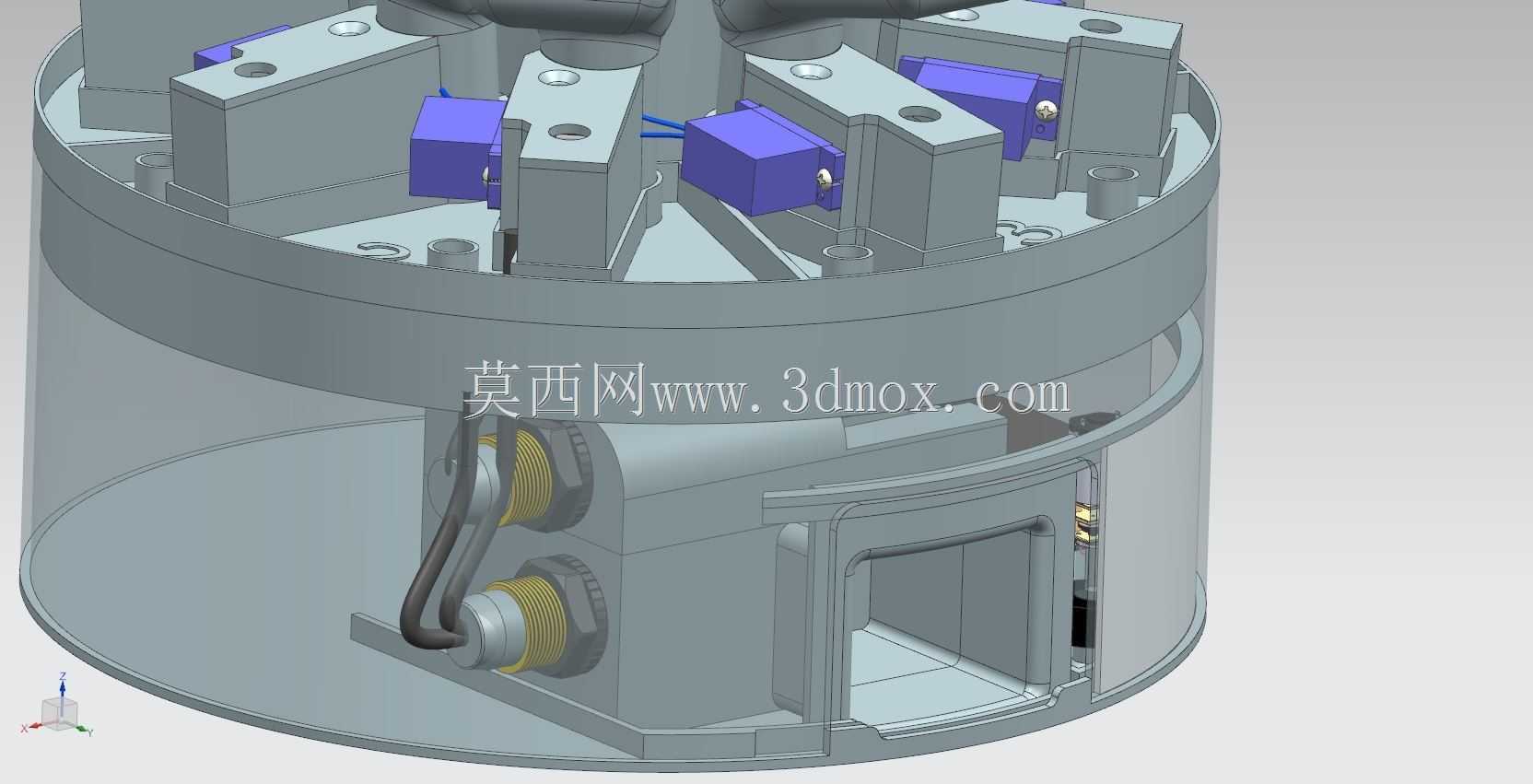

　　整套机构集成在直径300mm级别的圆柱形设备舱内部，门体采用薄壁弧形曲面结构，曲率与设备外壳的内圆柱面完全匹配，门体厚度控制在5mm以内，在保证结构刚度的前提下尽可能减少对舱内有效空间的占用，门体的运动导向依托上下两端的弧形导轨实现，导轨的曲率中心与设备圆柱壳体的中心轴线重合，保证门体启闭全程与壳体内壁保持恒定的2mm配合间隙，不会出现运动过程中剐蹭壳体或者偏移卡滞的问题。驱动部分采用双微型直流减速电机同步驱动的方案，两个驱动单元对称布置在舱门开口的两侧下方位置，通过带轮与同步带将动力传递到门体的连接端，双驱动的布局可以避免单端驱动带来的门体偏载问题，减少导轨处的侧向受力，降低长期往复运动后的磨损量，驱动单元的输出端设置了阻尼限位结构，门体运行到全开或者全闭位置时，阻尼结构会吸收剩余的运动动能，避免硬碰撞带来的结构冲击与噪音。门体上方的设备安装位预留了6个标准化的模块安装接口，每个接口都设置了电气走线的过孔与定位销孔，可以直接搭载微型检测传感器、采样头或者小型执行元件，这些模块的走线全部通过门体后侧的预留走线槽排布，不会干涉门体的回转运动，走线槽内设置了线缆固定卡扣，避免往复运动过程中线缆出现拉扯、磨损的问题。安装边界方面，整套机构的底部固定法兰设置了8个均布的M4安装螺孔，可以直接固定在设备的底部安装板上，法兰的定位止口与设备壳体的内圆采用H7/h6的小间隙配合，安装时可以快速完成同轴度定位，

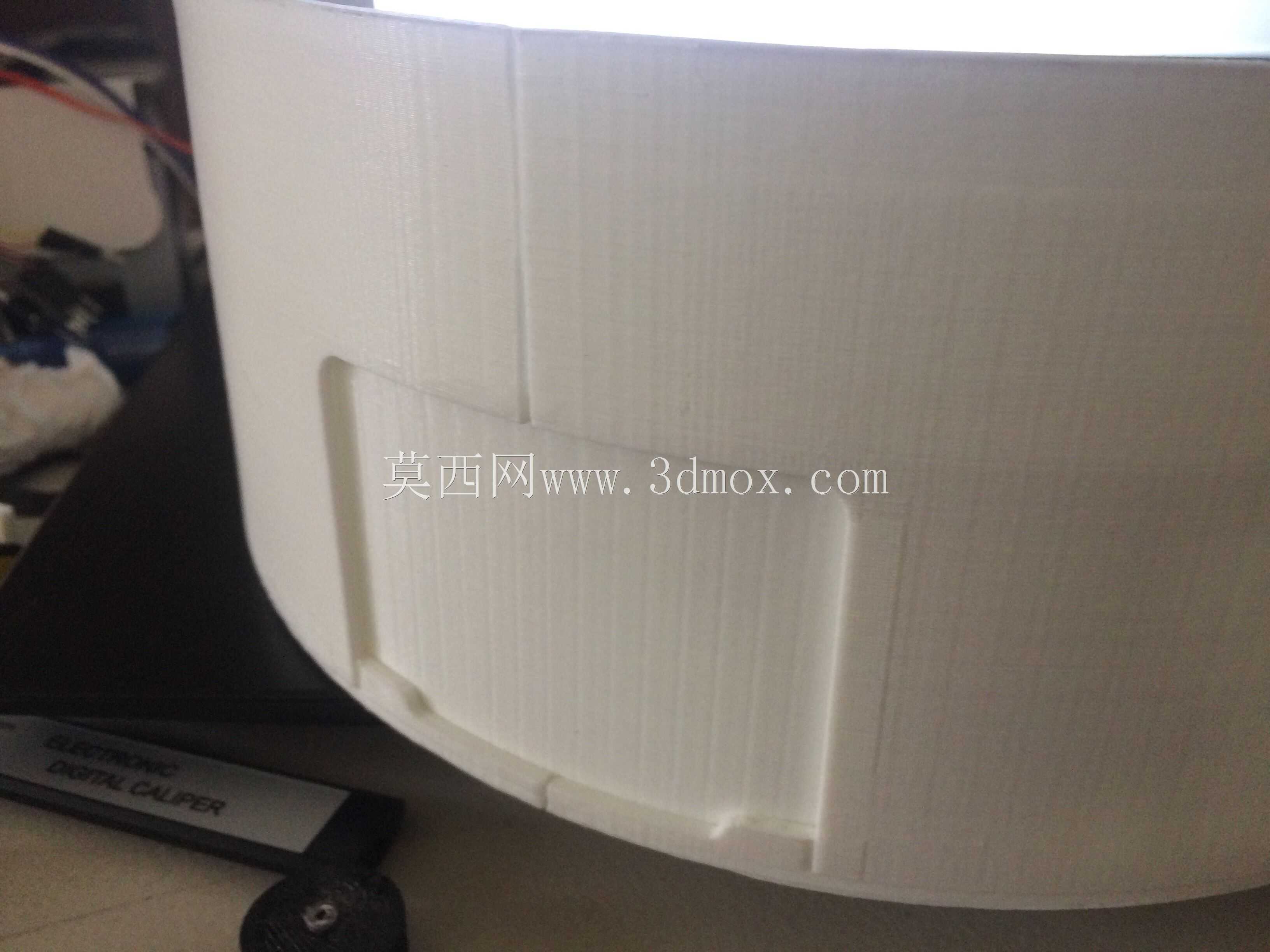

　　不需要反复调整位置就能保证门体与壳体的配合间隙均匀。在结构细节处理上，门体的开合边缘做了15度的斜口导向处理，即使安装过程中存在微小的位置偏差，门体关闭时也能通过斜口顺利滑入到位，不会出现边缘顶死的问题；导轨的滑动面采用了自润滑材质的镶条，不需要定期加注润滑脂就能保持长期顺畅运行，适合免维护的桌面型设备使用；驱动电机的安装座设置了腰型调节孔，可以方便调整同步带的张紧度，补偿长期使用后的带体拉伸量，降低后期维护的难度。这套结构在设计时充分考虑了紧凑设备的空间利用率问题，所有驱动、导向部件全部布置在设备壳体的环形安装空间内，不会侵入舱内的有效工作区域，相比传统的翻盖式结构，弧形门启闭时操作人员的手部活动空间完全在设备正面的操作区域内，

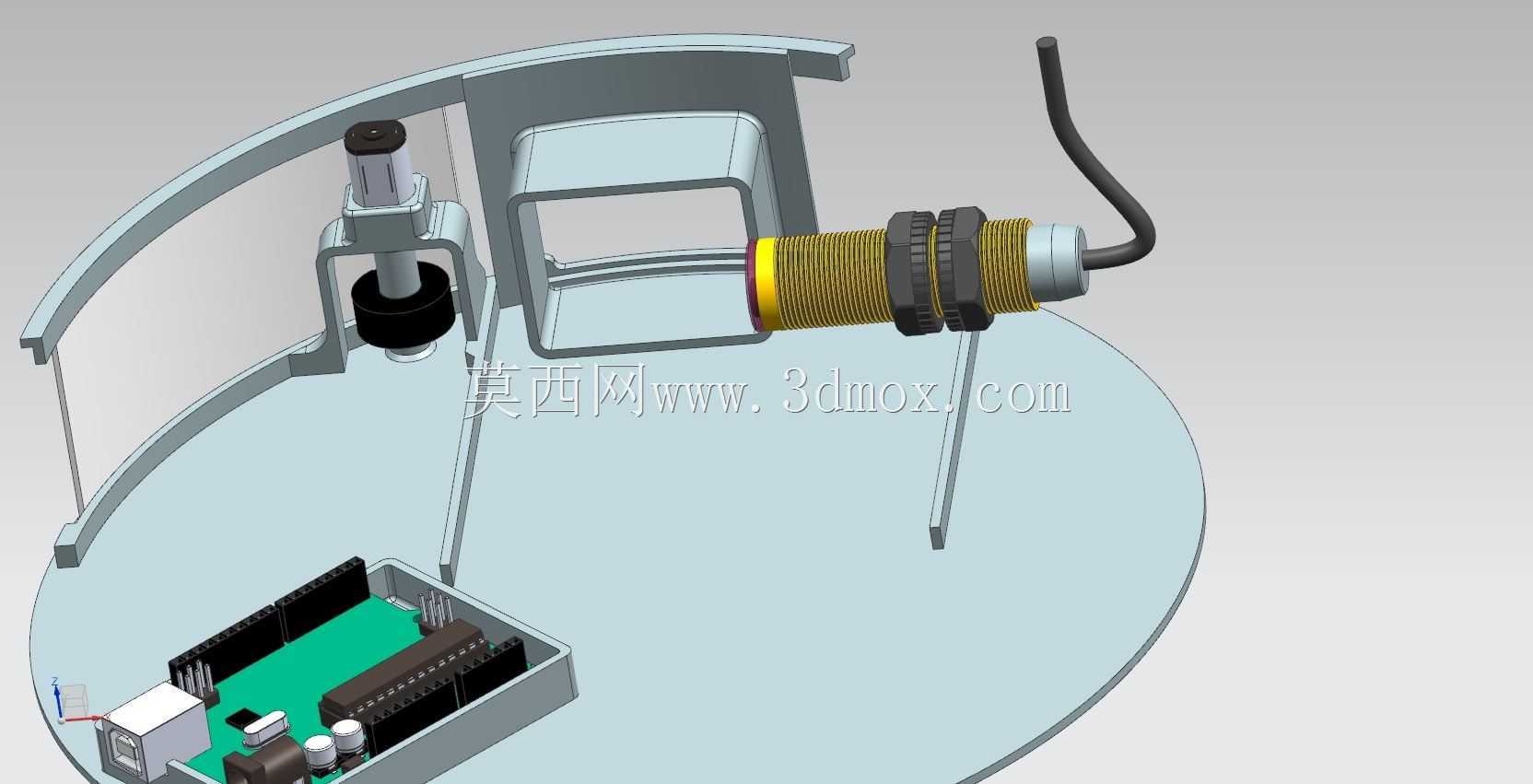

　　不需要在设备上方预留翻盖的摆动空间，更适合在多层置物架、通风橱内这类垂直空间受限的场景下使用。针对不同的使用需求，门体上还预留了密封胶条的安装槽，可以根据防尘、避光的需求加装对应的硅胶密封胶条，胶条采用嵌入式安装，不需要额外涂胶固定，更换维护十分方便；门体的全开位置设置了位置检测触发块，可以搭配微型光电传感器实现门体位置的自动检测，配合设备的控制系统实现开门到位自动启动检测流程、关门到位自动锁定的自动化功能，不需要人工额外确认门体状态。整套结构的受力路径经过多次优化，门体承受的侧向载荷全部通过上下导轨传递到设备的主壳体上，驱动部件只需要提供回转方向的动力，不需要承受门体的径向载荷，有效提升了驱动部件的使用寿命，经过十万次往复启闭的模拟验证，结构的磨损量仍在允许范围内，可以满足常规实验室设备3-5年的使用周期要求。
