螺旋导流内胆式储液罐体结构设计

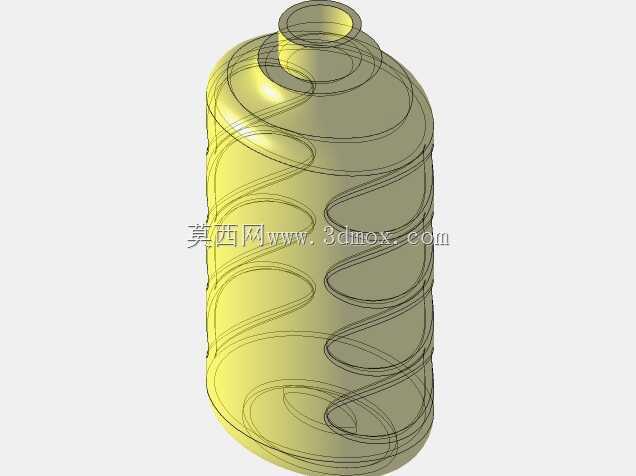

　　该结构以立式薄壁回转体为主体，顶部收窄形成短颈接口，筒身外侧连续布置螺旋状导流加强结构，整体造型并非单纯追求外观变化，而是围绕储液、换热或介质缓流场景进行的一体化构型。短颈开口位于上端中心，便于与管路、端盖或加注组件连接；肩部采用圆弧过渡，可降低局部应力集中，避免薄壁件在承压或搬运过程中于颈根处产生失稳变形。筒身螺旋肋条沿周向连续盘绕，既承担加强圈作用，提高筒体抗外压和抗瘪塌能力，也可在介质流动时形成导向通道，使液体沿壁面螺旋下行或上行，减少直冲造成的翻泡、搅动与局部死区。对于需要控温的工况，这种外螺旋结构还能与夹套、伴热带或外部导流罩配合，延长介质换热路径，使筒壁附近温度场更均匀。底部采用圆弧收底而非尖锐折边，

　　有利于排液时减少残留，也便于清洗和内部抛光处理。从安装边界看，模型主体为近似圆柱轮廓，外径在全高范围内基本稳定，外部螺旋结构会在筒壁基础上形成连续凸起，因此在布置支座、抱箍或外围护板时，不能只按光筒直径预留空间，必须计入螺旋肋的外扩尺寸。顶部接口中心线应与设备安装基准保持同轴，若与上方管路硬连接，需考虑筒体充液后的微量变形及热膨胀位移，必要时通过柔性接头补偿。底部若采用支腿或托盘支撑，支撑面应避开螺旋肋末端的突变区域，优先落在圆弧过渡后的稳定环带上，以保证载荷均匀传递。建模时需重点控制螺旋线的导程、升角和截面一致性。导程过小会增加流阻并造成成型困难，导程过大则削弱导流与加强效果；肋条与筒体交界处应保持连续圆角，

　　避免焊接或注塑成型时出现应力裂纹。壁厚设计需结合材料、介质压力和搬运条件统一校核，尤其在颈部、肩部及底部收弧区，应避免因开孔或曲率变化导致的强度削弱。该类结构可用于小型储液罐、缓冲罐、换热内胆、流体预处理容器以及实验装置中的导流腔体，在食品、制药、精细化工和小型水处理设备中均有明确使用价值。
