45毫米辐条式小型传动轮结构设计

项目分类:通用五金配件 发布时间:2022-05-03 ID:613895
  • 45毫米辐条式小型传动轮结构设计
  • 45毫米辐条式小型传动轮结构设计
  • 45毫米辐条式小型传动轮结构设计
  • 45毫米辐条式小型传动轮结构设计
  • 45毫米辐条式小型传动轮结构设计
  • 45毫米辐条式小型传动轮结构设计
  • 45毫米辐条式小型传动轮结构设计
  • 45毫米辐条式小型传动轮结构设计

  这款直径45毫米的轮体结构,最初是为小型桌面级传动装置、微型移动载具配套设计的行走与传动部件,在小型教具模型、桌面自动化输送模组、微型巡检机器人行走端、小型电动玩具动力输出端都能找到适配场景。很多做小型桌面设备的工程师在选型轮件时,经常遇到现成轮件要么尺寸偏大挤占安装空间,要么结构强度不足长期运转后轮缘变形的问题,这款轮体的设计就是从实际安装痛点出发,在有限的尺寸边界内平衡了结构强度、自重与安装适配性。

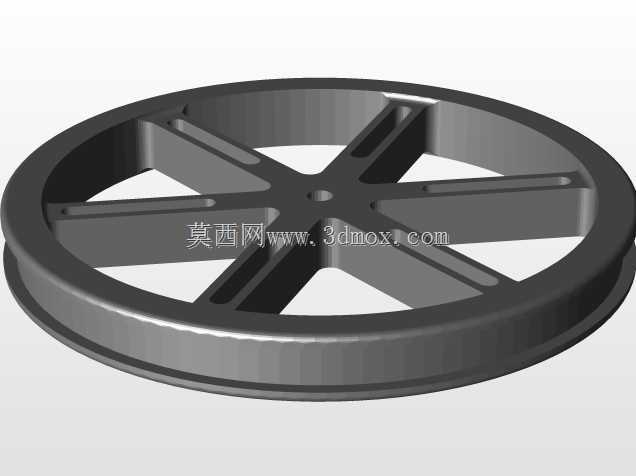

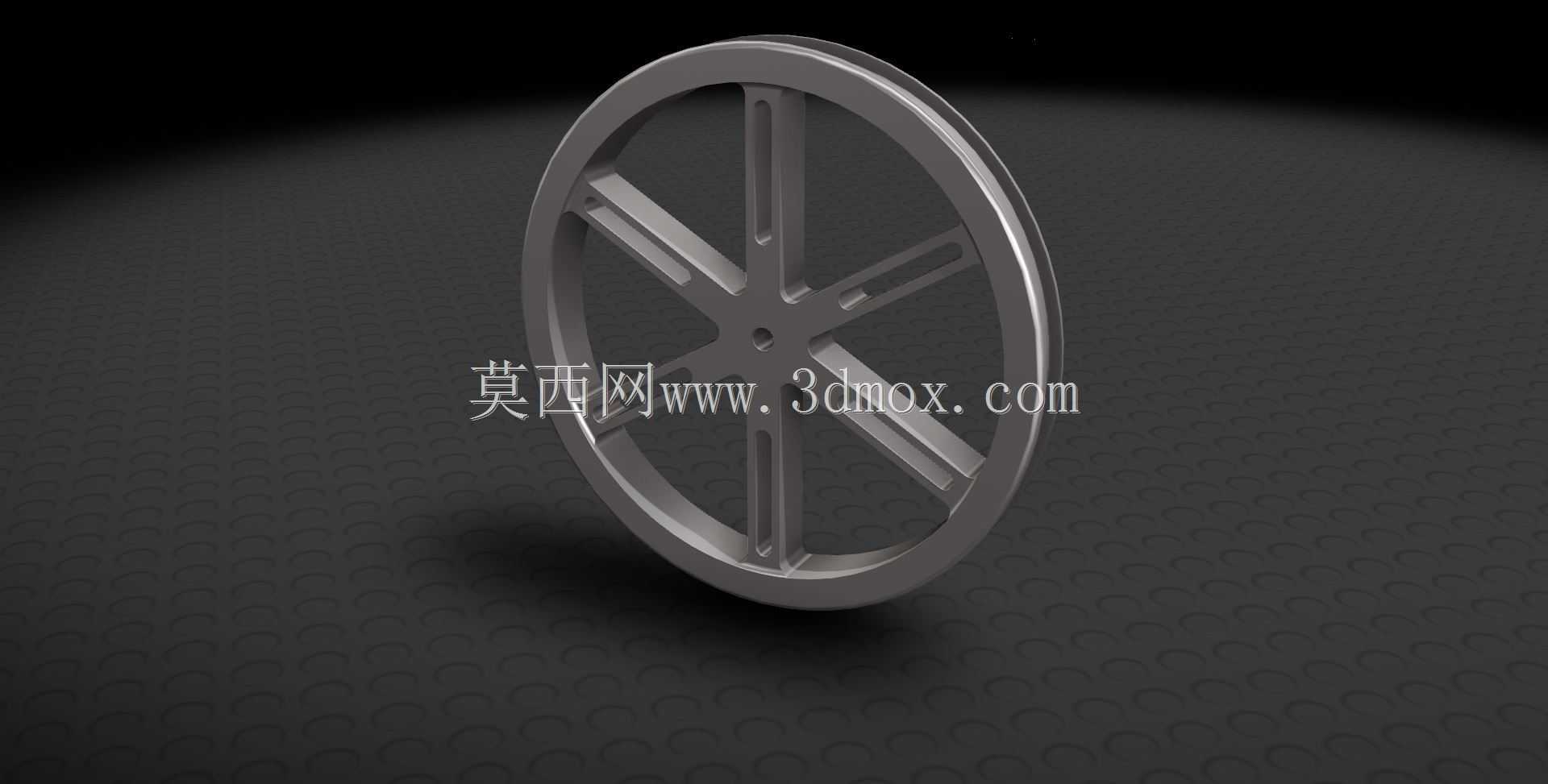

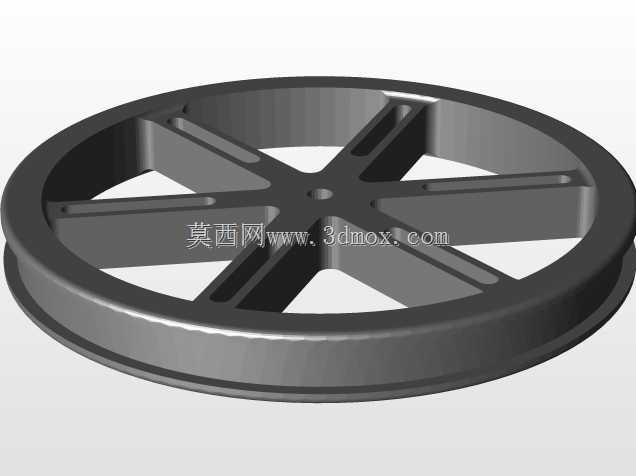

  从结构设计逻辑来看,轮体采用六辐条对称布局,没有采用实心轮盘的结构,核心是在保证轮体径向抗形变能力的前提下,尽可能降低轮体自身转动惯量,减少小型驱动端的动力损耗——毕竟配套的是3V直流微型驱动单元,本身输出扭矩有限,过大的转动惯量会导致启动迟滞、运转功耗升高,甚至出现驱动电机堵转的情况。辐条采用等宽矩形截面,沿轮心呈60度均匀分布,每根辐条与轮心安装座、外侧轮缘的衔接处都做了圆弧过渡处理,避免直角衔接带来的应力集中问题,在长期承受径向载荷、频繁启停的工况下,不会出现辐条根部断裂的失效问题。轮心位置预留了标准的轴孔安装位,适配1/8英寸的标准微型传动轴,轴孔周边做了加厚的安装凸台,既可以保证与传动轴的配合长度,避免轮体运转时出现轴向窜动,也能提升轴孔位置的抗挤压强度,防止紧定螺钉锁紧时压裂轮心结构。

  尺寸边界上,轮体外缘直径严格控制在45毫米,轮缘宽度经过反复校核,既保证了与接触面的足够接触面积,降低行走时的接触压强,避免在软质接触面上下陷,也不会因为轮缘过宽增加不必要的摩擦阻力。轮缘外侧做了微小的倒角处理,一方面是去除加工后的锐边毛刺,避免装配时划伤操作人员或者配套的传动带/接触面,另一方面在作为行走轮使用时,倒角可以抵消一部分安装同轴度误差带来的行走偏磨问题,提升轮体运转的平顺性。轮体的轴向总厚度控制在适配微型安装空间的范围内,安装时不需要额外对周边结构做避让切削,直接将轴孔对准传动轴推入,锁紧紧定螺钉即可完成装配,不需要额外定制连接法兰或者转接件,能大幅缩短小型设备的装配调试周期。

  从实际使用场景的适配性来看,这款轮体既可以作为小型行走装置的行走轮,在平整的桌面、导轨面实现平稳移动,也可以作为微型传动系统的从动带轮,配合圆形传动带实现小扭矩的动力传递,辐条之间的镂空空间还可以作为光电编码器的码盘间隙使用,不需要额外在轮体上安装码盘,直接通过辐条的遮挡间隙就能实现转速检测,进一步简化配套设备的结构。设计过程中没有采用复杂的曲面结构,所有结构特征都适配常规的加工与3D打印工艺,不管是采用PLA、ABS材料做快速原型验证,还是采用铝合金材料做小批量机加工生产,都不需要特殊的工装夹具,常规的三轴加工设备或者桌面级FDM3D打印机就能完成制造,制造成本可控,适合小批量定制化的小型设备配套使用。

  在结构强度校核阶段,针对轮体可能承受的径向载荷做了有限元验证,在单轮承受500克垂直载荷的工况下,轮缘的最大形变量不到0.1毫米,完全满足小型设备的使用精度要求,辐条位置的最大应力远低于常用工程塑料与铝合金的许用应力,长期满载运转也不会出现塑性变形。轮体的转动惯量经过测算,比同尺寸的实心轮盘低60%以上,配套3V直流微型电机时,启动电流比采用实心轮的方案低20%左右,能有效延长小型电池供电设备的续航时间,这对于采用电池供电的微型移动设备来说是非常关键的性能提升。另外,轮体的对称结构设计也保证了动平衡性能,在每分钟几百转的常规运转转速下,不会出现明显的振动与噪音,不需要额外做动平衡校正工序,进一步降低了生产装配的复杂度。
