多层方管焊接立体储物承载架结构

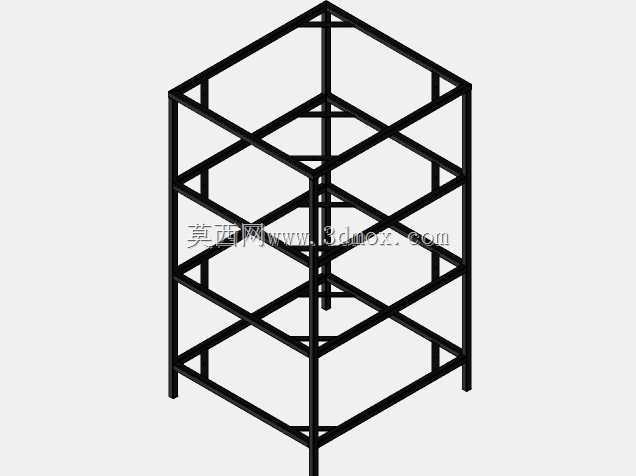

　　这款多层方管焊接框架结构，主要面向车间工装物料暂存、实验室器材分层摆放、小型加工工位旁的工件周转存放场景设计，整体采用等截面方管作为主受力构件，通过空间桁架式的排布逻辑搭建，区别于常规薄壁插接式货架，全焊接节点的结构形式能承受更大的集中载荷，避免长期重载下节点松脱变形的问题。从结构布局来看，框架采用四根通长竖向方管作为主立柱，承担整体竖向载荷传递，每层承载平面除了四周的围合方管外，在平面中部增设十字交叉的横向支撑，将每层的承载面分割为四个独立受力区域，既可以避免大跨度平面在放置重物时出现中部下挠，也能适配不同尺寸的物料摆放，小尺寸工件可以直接放置在交叉支撑分隔的区域内，大尺寸工件可以跨区域放置，不会出现局部无支撑的悬空问题。

　　在侧向稳定性设计上，框架每层的竖向间隔位置，都在相邻立柱之间增设了斜向支撑构件，沿框架高度方向形成连续的抗侧力结构，即使在受到侧向碰撞、或者地面不平整带来的附加应力时，也能保持整体框架的几何稳定性，不会出现侧向倾斜、框架扭曲的问题。设计过程中优先考虑了安装边界的适配性，整体外轮廓采用规整的长方体构型，底部四根立柱的端面保持在同一水平基准面，既可以直接放置在平整的水泥地面、环氧地坪上使用，也可以在底部加装脚轮组件改造成移动式周转架，不需要额外对框架主体进行二次加工；框架的竖向层间距保持均等尺寸，用户可以根据实际存放物料的高度，在对应位置加装层板、网格板或者专用工装夹具，不需要重新切割调整主框架结构。从实际使用角度出发，

　　这种全焊接方管框架没有多余的装饰性构件，所有杆件都参与结构受力，材料利用率高，焊接完成后只需要做简单的除锈喷塑处理就可以投入使用，维护成本极低，既可以作为独立的储物承载单元使用，也可以多个框架并排拼接，组成大面积的物料存储区，适配不同面积的车间、仓储空间的布局需求。框架的杆件连接位置都采用满焊工艺处理，焊后打磨平整避免尖锐毛刺，日常取放物料时不会刮伤工件表面或者操作人员的防护手套，细节处理符合工业现场的安全使用要求。
