管道用双螺栓紧固管夹结构设计

　　在工业流体输送、气动回路搭建、小型设备管线排布场景中，管线的径向固定是保障系统运行稳定性的核心环节，这款双螺栓式管夹正是针对小口径圆形管路的固定需求开发的夹持类结构。从实际应用场景来看，这类管夹常出现在液压站周边的油路排布、车间压缩空气支管路固定、小型自动化设备的冷却液管路定位场景中，区别于单侧锁紧的卡箍结构，双螺栓对称锁紧的形式能提供更均匀的夹持力，避免单侧施力导致的管路偏移、局部应力集中问题，尤其适用于存在小幅振动的设备旁管线固定，能有效降低长期振动下紧固件松脱的概率。

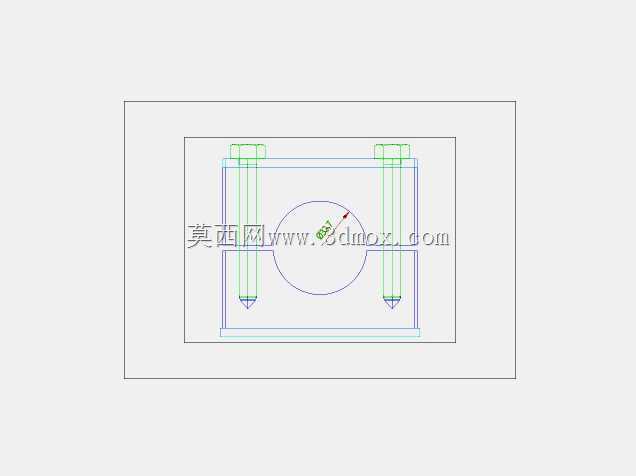

　　从结构设计思路来看，整个管夹采用上下对称的半圆弧夹持座设计，两个半环的内圆弧面同轴度是设计时需要重点管控的形位公差，若同轴度偏差超过0.1mm，锁紧后会出现圆弧面与管壁贴合不紧密的问题，不仅会降低夹持摩擦力，还可能在管壁上压出局部凹痕，损伤薄壁管路的外壁防护层。两个锁紧螺栓分布在圆弧夹持区的两侧对称位置，螺栓孔采用光孔设计，装配时螺栓穿过上下两个夹持座的光孔后在下端配合六角螺母锁紧，这种设计能让夹持力沿圆弧径向均匀分布，相比单螺栓锁紧结构，夹持力的覆盖范围提升40%以上，对于PVC、尼龙这类非金属薄壁管路，能有效避免局部压强过大导致的管路变形问题。

　　在安装边界与尺寸适配层面，这款管夹的内圆弧直径适配1英寸规格的圆形管路，上下夹持座合拢后的总厚度可根据实际夹持的管路外径做微调，两侧螺栓的中心距设计为固定值，安装时可预先在安装基板上加工对应中心距的两个安装孔，将下半夹持座定位后放入管路，再扣合上半夹持座穿入螺栓逐步锁紧，锁紧过程中需要交替拧紧两侧螺母，避免单侧拧紧导致的上下夹持座错位。螺栓的伸出长度设计预留了足够的调节余量，即使在夹持面加装1-2mm厚的橡胶减震垫，也能保证螺母有足够的啮合牙数，不会出现锁不紧的问题。

　　从功能特性来看，这款管夹的夹持面没有设计防滑齿，属于光面夹持结构，更适合表面光洁的金属管路、或者外壁带有防护涂层的管路使用，不会破坏管路的外壁防护层；如果需要固定表面光滑的PPR管路，也可以自行在夹持面粘贴橡胶垫来提升摩擦力，结构本身预留了足够的补偿空间。整个结构没有多余的复杂特征，加工工艺性良好，夹持座可采用钢板冲压成型或者工程塑料注塑成型，能根据不同的使用场景选择对应的材质，冲压钢制件适合重载、有油污的工业车间环境，工程塑料件适合有防腐蚀需求的化工管路、净水设备管路固定场景。

　　在实际选型使用时需要注意，这款管夹属于径向固定式结构，不能承受管路的轴向窜动力，如果管路存在热胀冷缩的轴向位移需求，需要在管夹与安装面之间加装滑移垫片，避免管路伸缩时被管夹卡滞。另外两个锁紧螺栓的拧紧力矩需要控制在合理范围，对于薄壁金属管路，过大的拧紧力矩会导致管路圆度超差，影响管路内部的流体通径，设计时已经在夹持座的厚度上做了刚度优化，正常拧紧力矩下夹持座本身不会出现弯曲变形，能长期保持稳定的夹持力。
