安全垫圈与防松螺母组合紧固件结构

　　在重型工程机械、轨道交通走行部、风电塔筒法兰连接这类长期承受交变载荷、振动冲击的装配场景中，普通螺纹副极易出现预紧力衰减、螺纹回转松脱的问题，轻则导致设备运行异响、定位精度偏移，重则引发连接件脱落、结构失稳的安全事故，这类带止动齿结构的安全垫圈与配套锁紧螺母，正是针对这类严苛工况开发的螺纹防松解决方案。整套组件包含两类核心零件，一类是带内外止动齿的锁紧垫圈，另一类是适配垫圈尺寸的六角锁紧螺母，二者配合使用时无需额外添加螺纹胶、开口销等辅助防松元件，可反复拆装且防松性能不会出现明显衰减，适配野外作业设备、免维护长期运行装置的装配需求。从结构设计逻辑来看，垫圈的内外侧止动齿采用了非对称楔角设计，内侧齿牙卡入配套螺栓的螺纹牙底间隙，

　　外侧齿牙的咬合角度大于螺纹升角，当螺母受到振动载荷出现回转趋势时，垫圈两侧的咬合面会产生相对抬升的张力，将螺母的回转趋势转化为对螺纹副的正向压紧力，从根本上阻断螺纹松退的运动路径，相比传统的弹簧垫圈、双螺母锁紧结构，这种结构的防松可靠性在高频振动工况下可提升数倍，且不会对螺栓螺纹造成过度切削损伤。在安装边界的尺寸设计上，垫圈的外径略大于配套螺母的对边宽度，安装时无需额外加工定位沉孔，只要螺栓露出螺母的螺纹长度满足2-3个螺距的啮合要求，即可保证垫圈的内外齿完全咬合到位，不会出现偏载、齿牙未卡入的失效情况；螺母的法兰面做了微弧倒角处理，装配时可自动适配垫圈表面的平面度误差，即使被连接件表面存在0.1mm以内的平面度偏差，

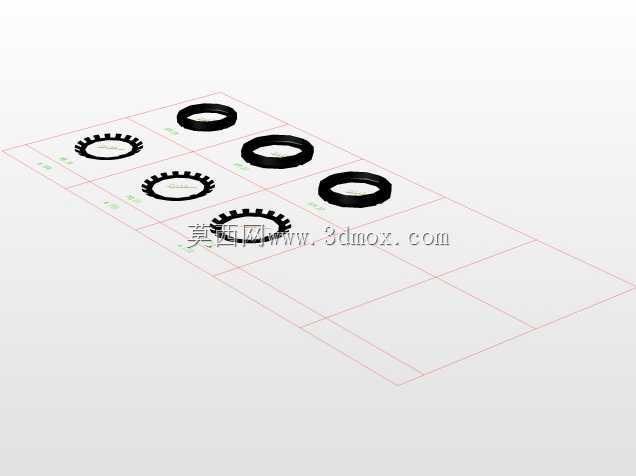

　　也能保证压紧力均匀分布在整个接触环面上，不会出现局部应力集中导致的垫圈压溃、螺母偏斜问题。实际选型应用时，需要注意这类防松组件适配的螺栓强度等级不低于8.8级，避免螺栓杆在预紧力作用下出现拉伸变形导致预紧力流失，装配时需按照螺栓规格对应的标准扭矩拧紧，不可过度超拧导致垫圈齿牙发生塑性变形，失去防松咬合能力。在三维建模过程中，需要重点还原垫圈止动齿的楔角角度、齿顶圆角参数，以及螺母法兰面与垫圈接触面的配合公差，若忽略齿牙的细节结构直接简化为平垫圈模型，后续做有限元装配仿真、干涉检查时就无法准确模拟防松结构的受力状态，也无法为后续的工装夹具设计、装配工艺编排提供准确的尺寸参考。这类紧固件目前广泛应用于矿山设备的振动筛激振器连接、

　　重型卡车的底盘悬挂连接、风力发电机的机舱底座连接等场景，相比传统防松结构，其全金属的材质特性可适应-40℃到120℃的宽温域工作环境，不会像尼龙圈锁紧螺母那样出现高温老化、低温脆裂的问题，也不会像螺纹胶那样存在固化等待时间、拆装后残留胶层清理困难的弊端，是重载振动工况下螺纹连接防松的优选方案。建模时还需注意不同规格垫圈的齿牙数量、齿高参数的对应关系，保证螺母拧紧旋转时，垫圈齿牙可顺利滑入螺母端面的咬合位置，不会出现齿顶干涉导致无法装配的问题，安装完成后垫圈的内外齿应分别与螺栓螺纹、螺母端面完全贴合，无肉眼可见的间隙。
