大口径管材吊运专用多吊点起重横梁

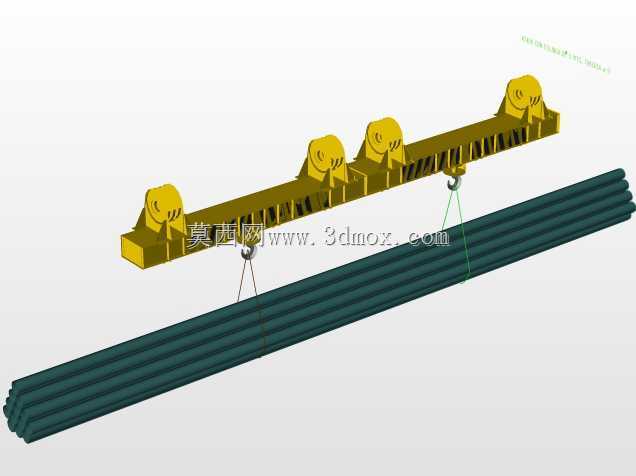

　　在管材仓储转运、管道工程预制场、长尺寸棒材型材的装卸作业场景里，单吊点吊装极易引发长物料弯曲变形、吊索滑移脱落、物料重心偏移摆动的问题，这款多吊点起重横梁正是针对9 5/8英寸这类大口径长管材的吊装需求设计的专用吊具。从结构设计逻辑来看，横梁主体采用箱型梁截面构型，相比同等重量的工字梁，箱型结构的抗扭刚度提升40%以上，能够抵消多吊点作业时不同吊点间的载荷差带来的扭转变形，避免横梁长期受扭产生焊缝开裂的疲劳损伤。横梁上沿等距布置的四组吊耳，直接匹配起重设备的主吊索，吊耳孔位做了镗孔加工，与卸销的配合间隙控制在0.2mm以内，减少起吊瞬间的冲击载荷；下沿对应布置的两组下吊点，通过柔性吊索直接兜住管材底部，吊点间距经过载荷计算确定，

　　刚好适配6米定尺管材的两个最佳吊点位置，让管材起吊后保持水平状态，挠度控制在管材长度的1/500以内，完全不会出现管端下垂、管身弯折的问题。实际作业时，这套吊具可以一次性吊运多根成捆的大口径管材，相比传统的单绳兜吊，作业效率提升两倍以上，同时避免了吊索直接挤压管材表面造成的防腐层破损、管端变形问题。从安装边界来看，横梁的总长度适配常规12吨级桥式起重机、汽车起重机的吊具安装尺寸，上吊耳的间距与起重机吊钩组的下方吊点孔位完全匹配，不需要额外加工转接板就可以直接挂接使用；下吊点预留了足够的吊索穿装空间，既可以使用钢丝绳吊索，也可以更换为柔性吊带，适配不同表面防护要求的管材吊装需求。设计过程中特意对横梁的自重做了优化，

　　在保证额定载荷下强度、刚度满足规范要求的前提下，通过拓扑优化去除了梁体非受力区域的多余材料，降低吊具自重占比，让起重设备的有效载荷更多分配到被吊物料上。横梁两端的端头做了圆弧过渡处理，避免作业过程中磕碰周边设备或者操作人员，所有吊耳的焊缝都采用全熔透焊接工艺，焊后做应力消除处理，杜绝长期重载下的焊缝失效风险。针对管材吊装时容易出现的吊索滑移问题，下吊点的位置设置了定位挡边，吊索挂装后不会沿着横梁长度方向窜动，即使起吊过程中出现小幅摆动，吊索的位置也能保持稳定，不会出现吊点偏移导致的物料倾斜。在管道施工的现场预制环节，这套吊具还可以配合轨道式起重机使用，完成管材从堆场到坡口加工工位、防腐工位的转运，

　　吊点位置的固定性让管材在转运过程中保持稳定，不需要额外的人工扶持就能精准对位，减少工位辅助作业的人员配置。相比通用型起重横梁，这款专用吊具的吊点位置完全针对大口径长管材的吊装特性设置，不需要每次作业前调整吊点间距，减少了作业前的准备时间，同时固定吊点的设计也避免了可调吊点长期使用后出现的锁紧机构松动、定位失效的问题。梁体表面做了抛丸除锈后喷涂耐磨防腐漆，能够适应露天堆场、潮湿预制场的作业环境，长期使用不会出现大面积锈蚀剥落的问题，日常维护只需要定期检查吊耳的磨损情况、焊缝的开裂情况即可，维护成本极低。
