低背压链式直线输送装置结构设计

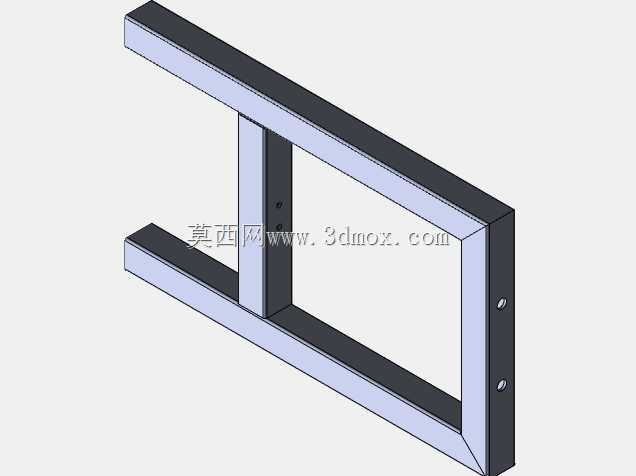

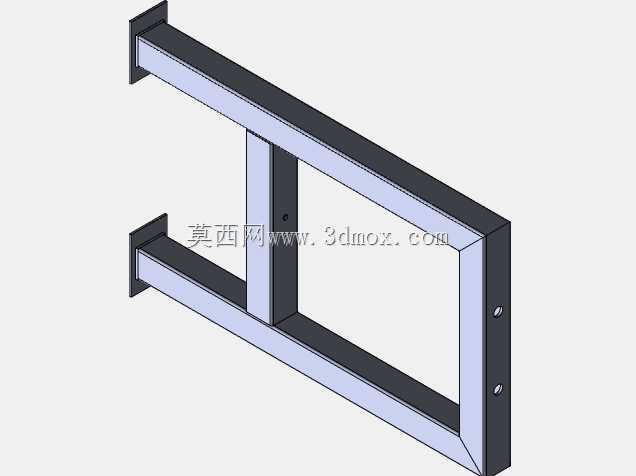

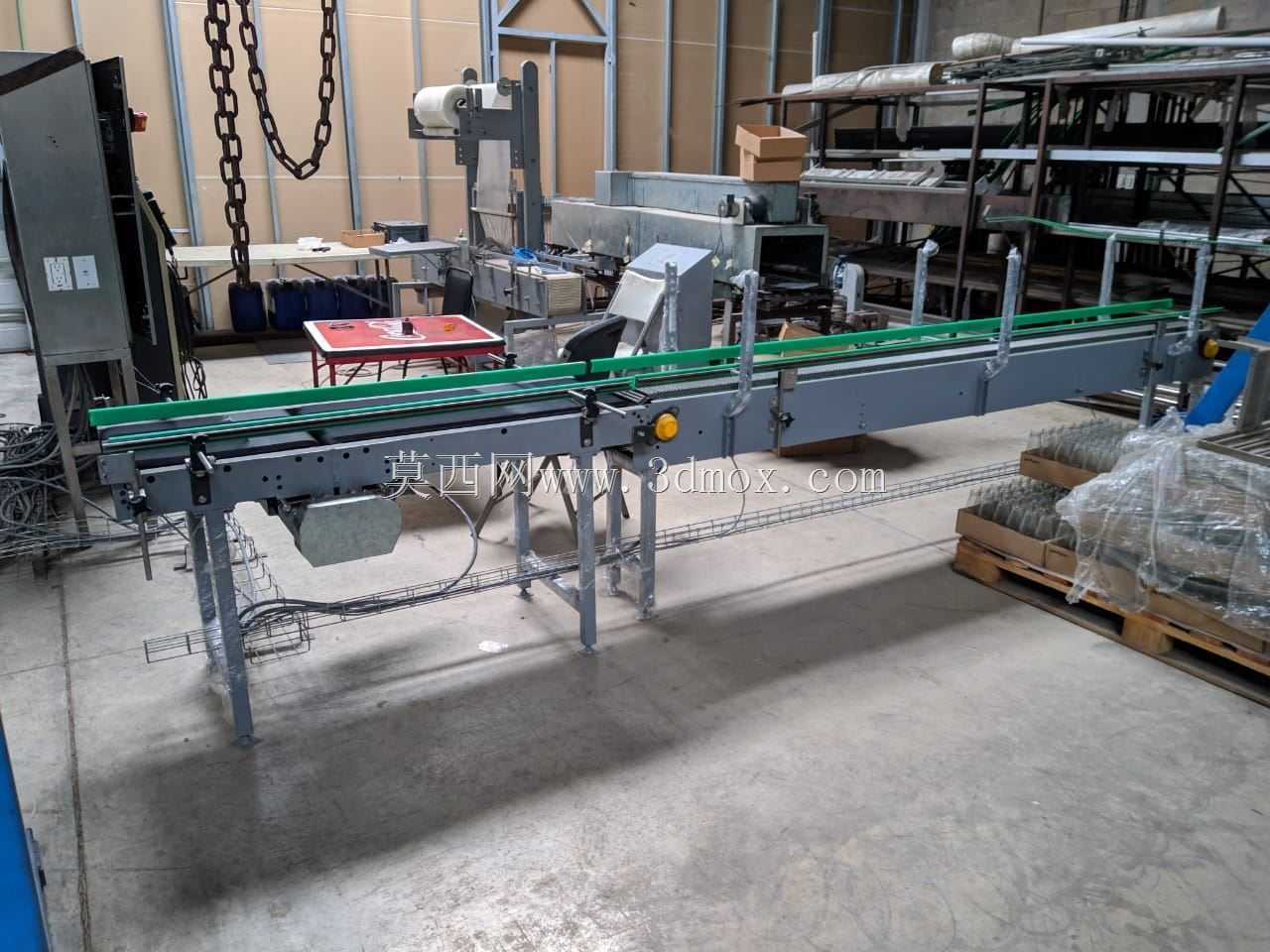

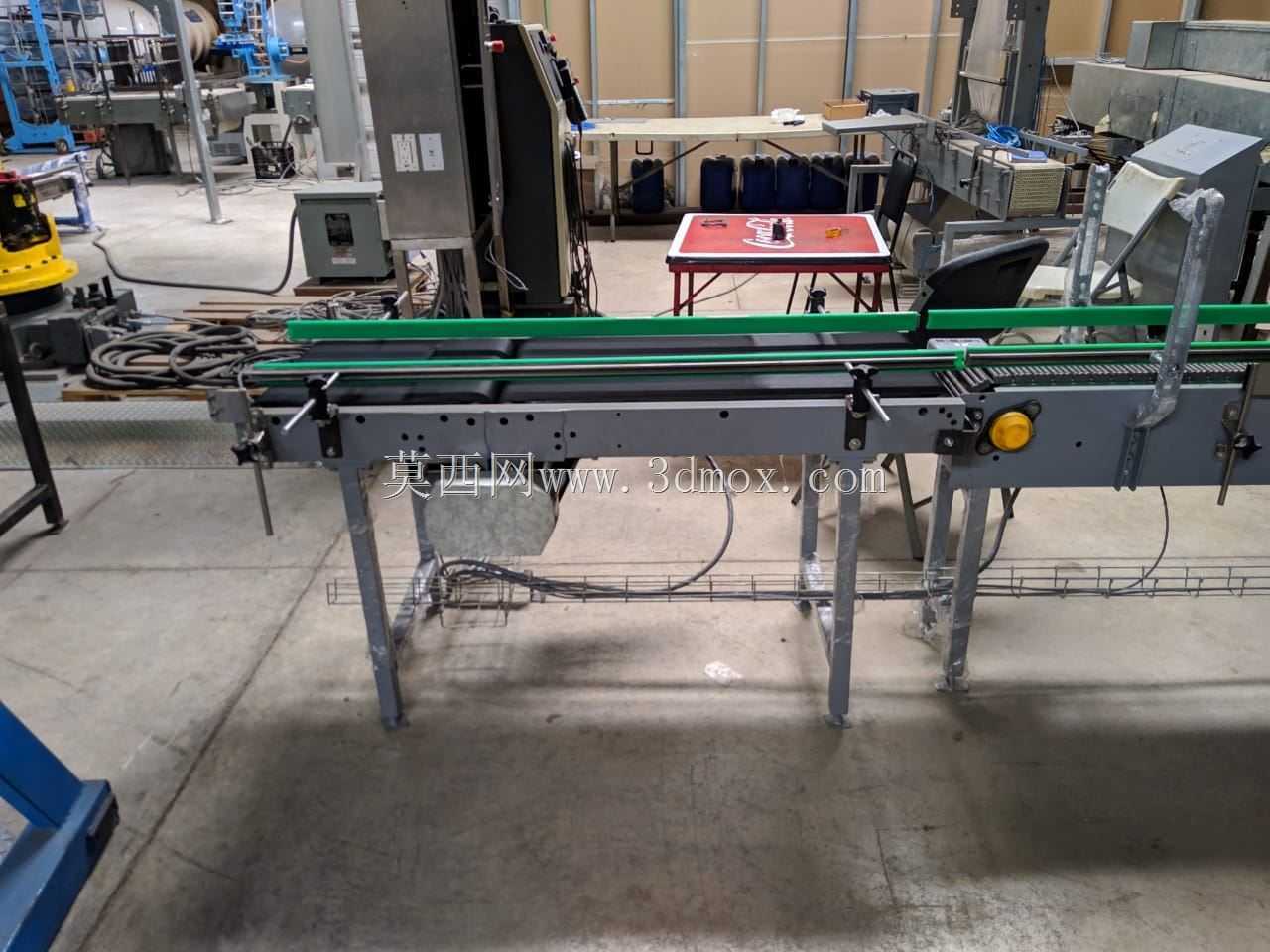

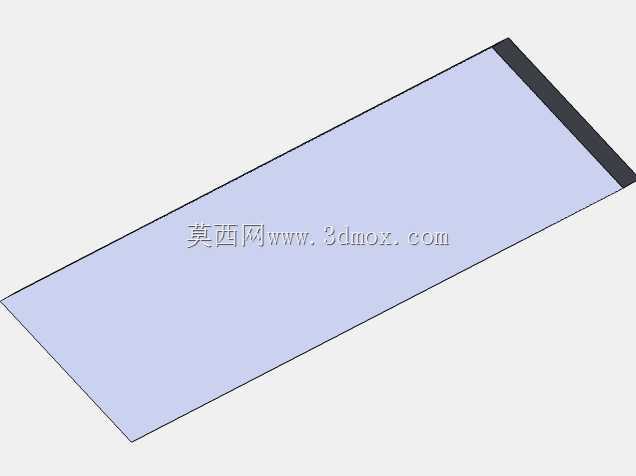

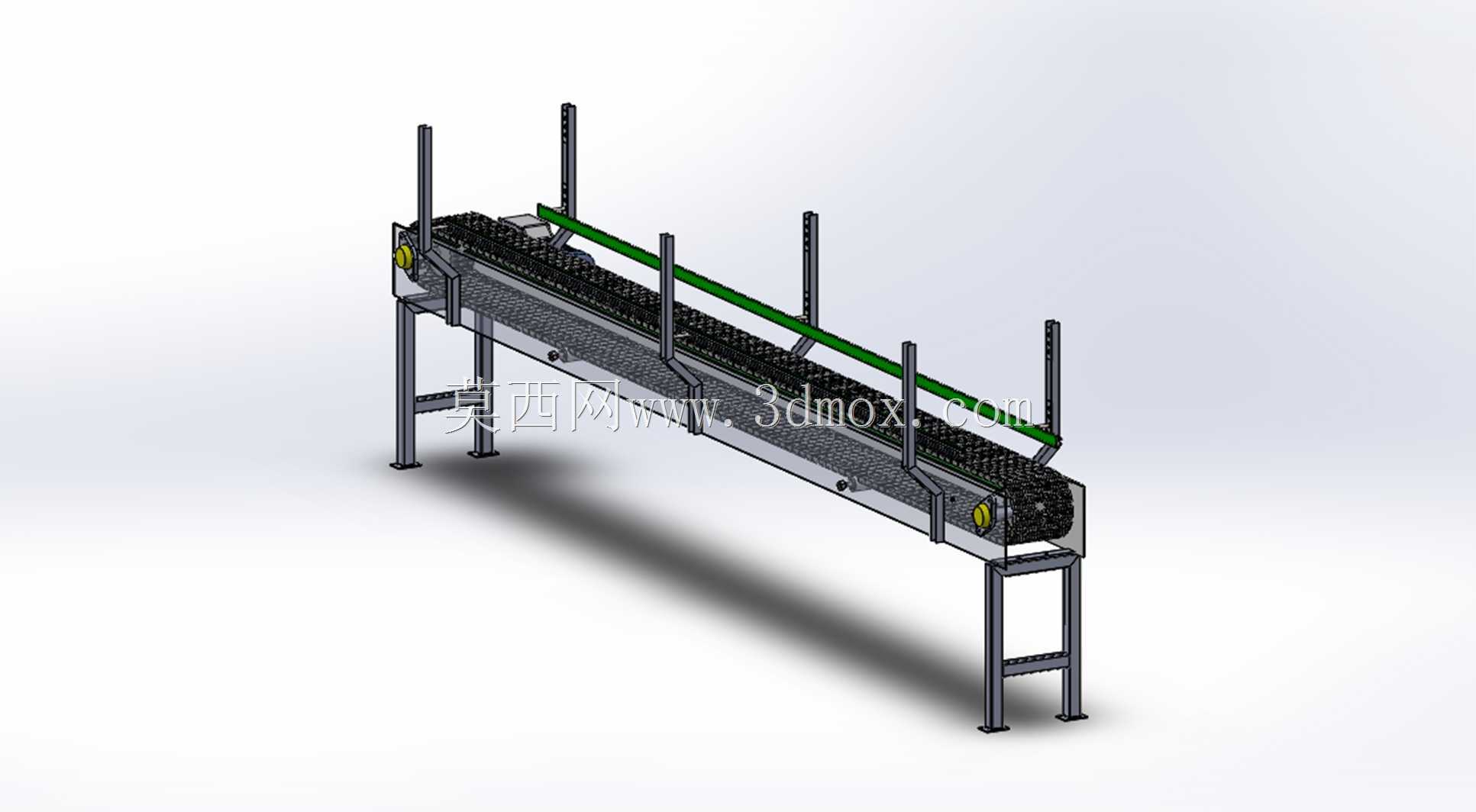

　　这套低背压链式输送结构主要面向车间连续化产线的工件转运需求，常见于包装后段、零部件分拣、轻型成品周转等工位，用来替代人工搬运，衔接不同工序间的物料流转。设备采用长直卧式布局，主体支撑腿为方管焊接结构，支腿底部预留水平调节结构，可适配地面不平整的安装现场，机架两侧设置透明防护挡板，既能够观察输送运行状态，也可避免工件侧向滑落，同时防止人员误触运动部件。

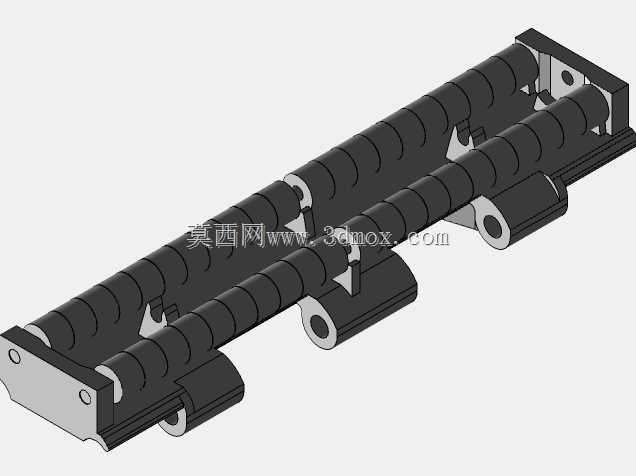

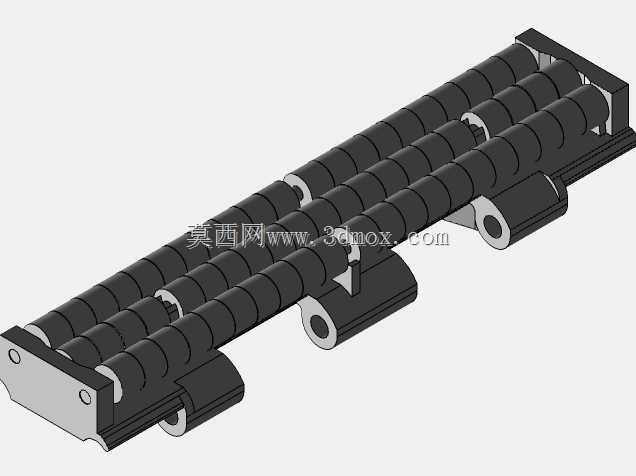

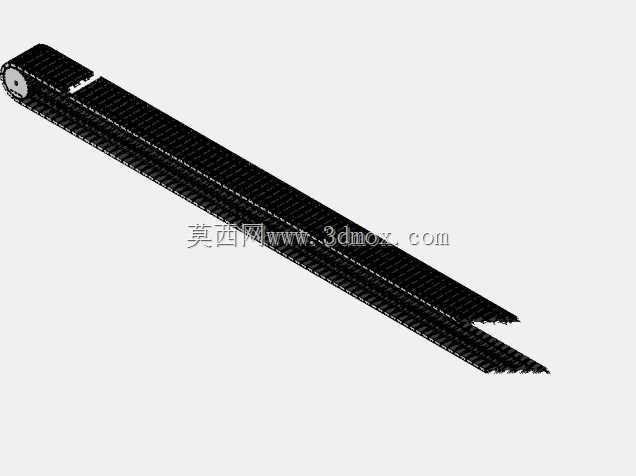

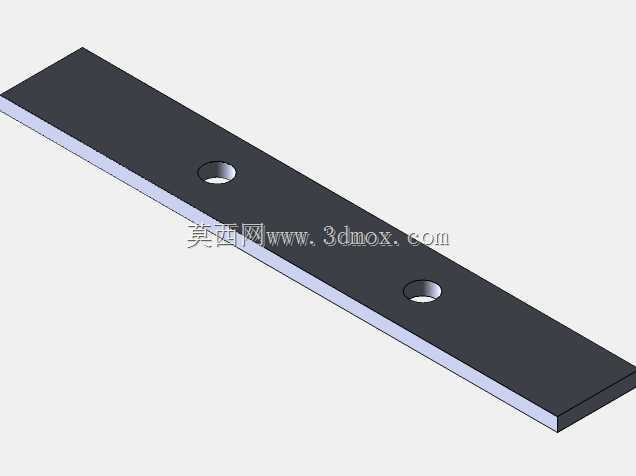

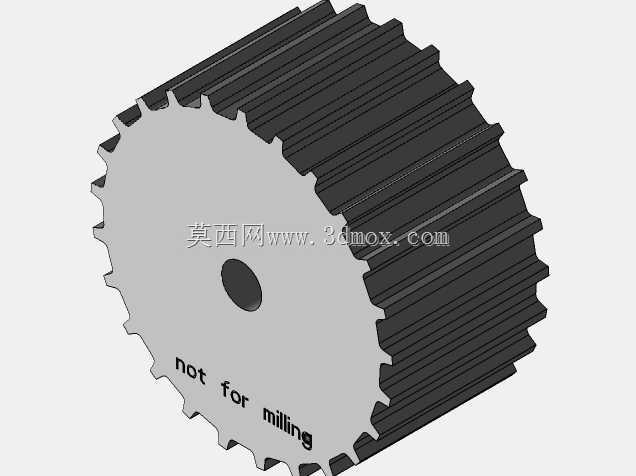

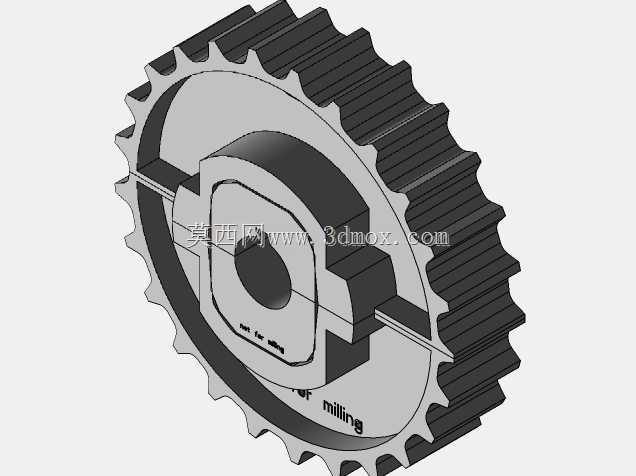

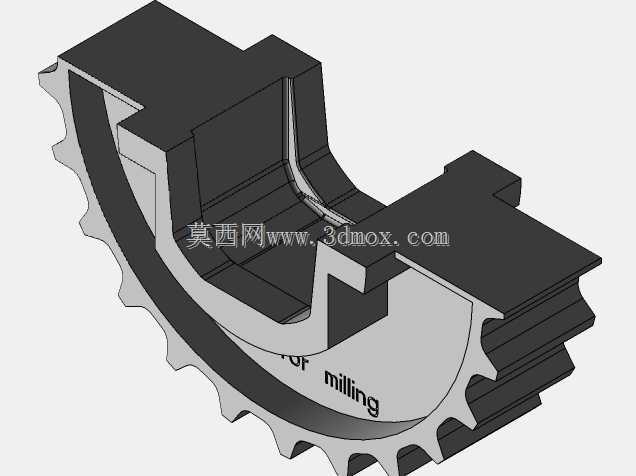

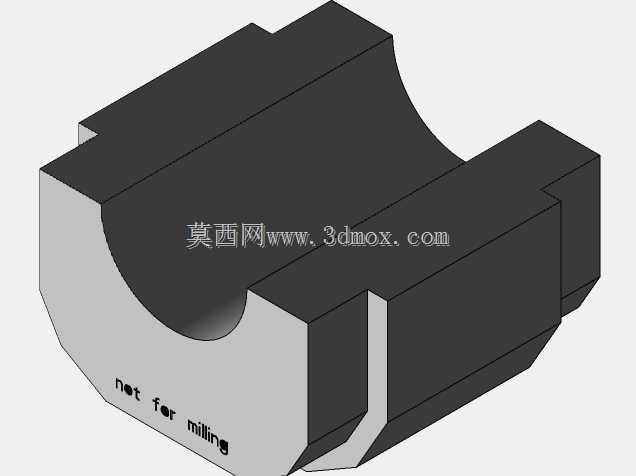

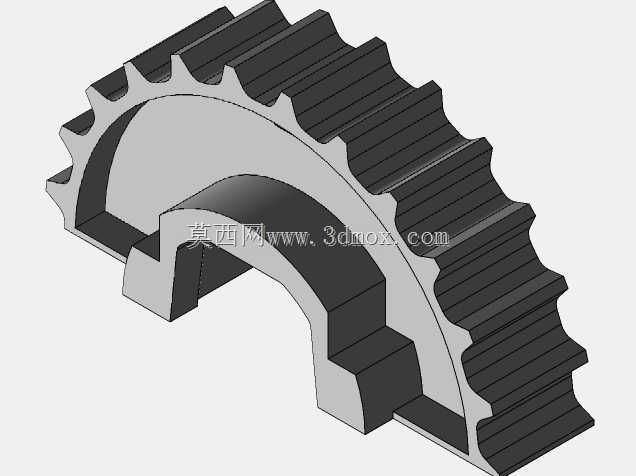

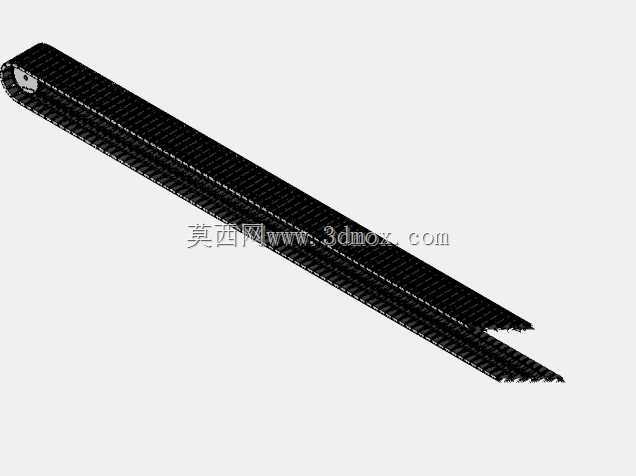

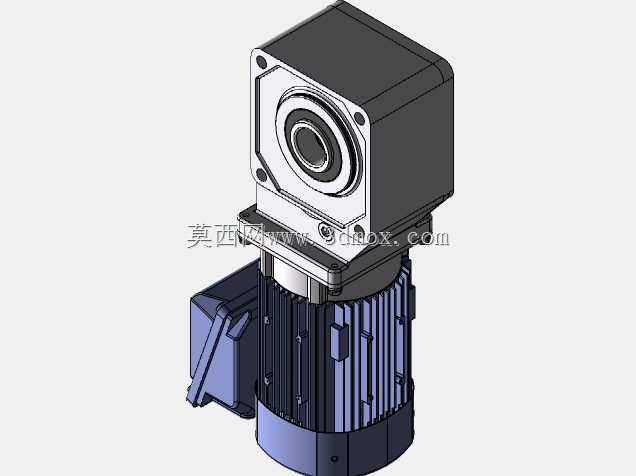

　　设计阶段优先考虑低背压输送的核心需求，也就是工件在输送面上堆积时，不会因链条持续摩擦造成表面划伤，也不会因多件挤压导致工件变形。输送承载面采用双列链条布置，链条上方设置耐磨导向条，工件直接与导向条接触，链条仅提供牵引动力，当工件被前方挡停机构阻挡时，链条可在工件下方相对滑动，大幅降低接触压力。机架中部设置张紧调节座，可通过螺栓调整链轮中心距，补偿链条运行磨损后的伸长量，张紧行程预留充足，无需频繁拆减链节。驱动端布置在设备一侧，电机与链轮之间通过链传动传递扭矩，传动部件外侧设置安全护罩，驱动位置的选型兼顾检修空间，日常维护时无需拆解主体机架即可接触润滑点与紧固件。

　　从安装边界来看，设备整体长度适配标准车间工位间距，高度匹配常见操作台的作业面高度，宽度方向根据常规工件尺寸设定，两侧预留传感器与挡停器的安装孔位，可直接对接光电检测、工位阻挡、分拣拨杆等自动化组件。机架型材与钣金件均采用模块化连接思路，各段机架通过螺栓拼接，运输时可分段进场，现场组装无需大型焊接作业。电气走线沿机架下方的线槽布置，线缆与运动部件保持安全间距，避免长期运行出现线缆磨损。

　　实际使用中，该输送结构可输送箱装件、规则外形的轻型加工件，运行速度可通过驱动端调速适配前后工序节拍，支腿间距经过载荷校核，在额定负载下不会出现明显挠曲。端部链轮处设置导向过渡段，工件进出输送面时无明显卡滞，设备底部留有充足空间，便于清理地面杂物与日常清扫。整体结构没有复杂的定制铸件，多数零部件为标准型材与通用链条、链轮，加工与装配难度较低，同时兼顾了运行稳定性与后期维护便利性，能够满足常规工业场景下长期连续运行的要求。
