L型转角输送线钣金安装构件结构

　　这套钣金构件主要应用在L型转角皮带输送线的机架拼接与导向段安装场景，常见于电子组装线、小件物料分拣线、包装工序衔接段的转角位，用来解决直线输送无法完成的90度转向物料传递需求，替代传统的圆弧导轨转角结构，在短距离转向布局里能大幅压缩设备占地空间，适配车间内狭窄的工序衔接区域。

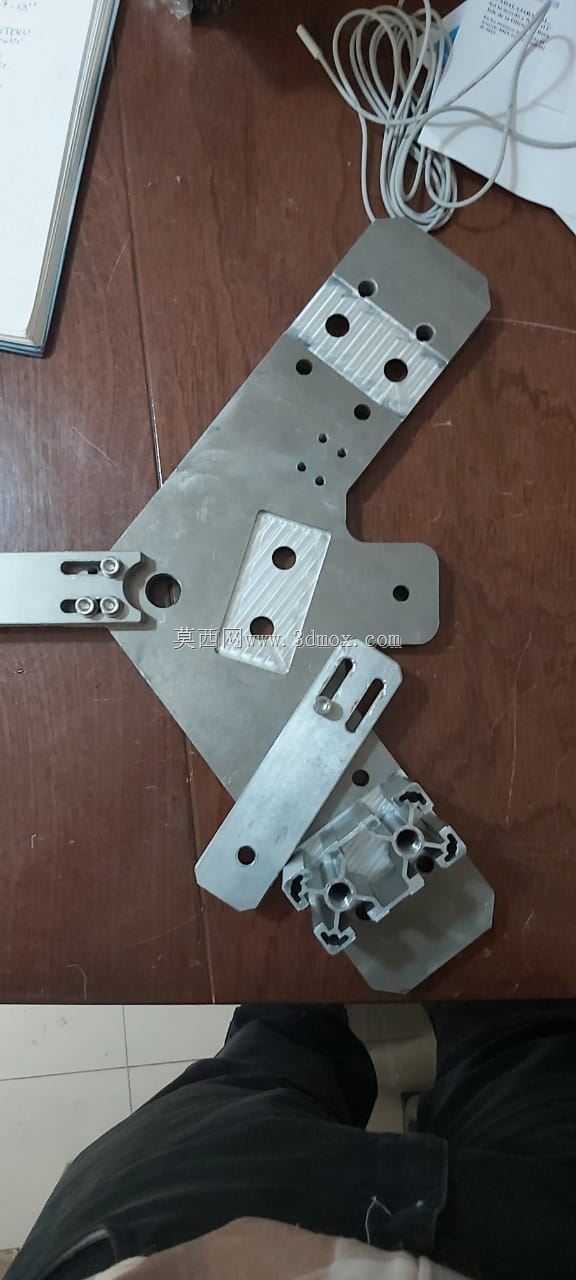

　　从实际使用功能来看，这套构件包含主安装基板、侧导向压片、定位补强片三类核心零件，主基板承担输送线侧边导轨的固定承载，板面上预留的多组不同孔径安装孔，分别对应导轨固定螺栓、传感器安装位、机架连接螺栓的装配需求，长圆孔设计预留了装配调节余量，能抵消钣金加工的公差累积，现场安装时不需要二次扩孔就能完成位置微调。侧导向压片用来压住皮带侧边的导向条，防止皮带在转角运行时出现跑偏、跳带问题，补强片则安装在主基板的折弯受力位置，提升长悬臂状态下的结构刚性，避免设备长期运行后基板出现形变导致导轨错位。

　　设计思路上完全围绕现场装配的便利性展开，所有零件都采用冷轧钢板冲压折弯成型，没有复杂的机加工工序，适合批量生产降低成本。零件的折弯边都做了去毛刺处理，安装时不会划伤皮带表面，也能避免装配人员被锐边割伤。主基板的外形轮廓完全贴合L型转角的弧度走向，边缘做了让位缺口，避开输送线的驱动滚筒、张紧机构的安装位置，不会和其他运动部件产生干涉。

　　从安装边界尺寸来看，主基板的平直段长度适配300mm带宽的轻型输送线，安装孔位的中心距匹配行业通用的4040铝型材机架的槽距，不需要额外做转接件就能直接固定在铝型材机架上。整套构件的总厚度控制在8mm以内，安装后不会突出输送线的侧边护板，不会占用额外的通道空间。零件之间的连接都采用M5内六角螺栓，和输送线其他部位的紧固件规格统一，现场维护时不需要准备特殊规格的工具，日常检修更换配件的效率更高。在传感器安装位的预留孔位上，特意做了沉孔设计，传感器安装后表面和基板齐平，不会突出刮到输送带上的物料，对于表面易刮花的电子元器件、包装纸盒类物料，能有效避免输送过程中的外观损伤。
