工业皮带输送线动力滚筒传送装置

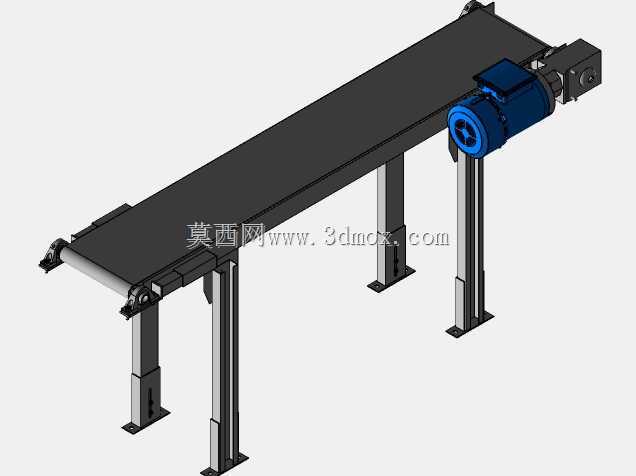

　　这套带式输送结构主要面向车间内短距离物料转运场景，常见于装配线衔接、工件工序间流转、包装段成品输出以及检测工位上下料。黑色平皮带作为承载面，适合输送底面平整的箱件、托盘或小型零部件，运行平稳、噪音低，对工件表面冲击小。端部采用电机直连减速驱动的布置，动力单元集成在主动辊一侧，结构紧凑，便于维护；张紧与辊筒安装位置在设计时预留了调节量，可补偿皮带长期运行后的伸长，保证摩擦力与传动效率。机架由立柱和纵梁组成，四根立式支腿通过底板与地面或设备平台固定，支腿位置决定了整机的支撑跨距和通过高度。建模时需要重点控制主动辊、从动辊的同轴度与平行度，否则皮带容易跑偏；皮带宽度、辊筒直径、两侧机架内净宽共同构成物料通过边界，

　　选型时应让工件宽度小于皮带有效宽度，并在两侧留出安全间隙。支腿底板的孔位用于膨胀螺栓固定，安装面需找平，以避免长距离运行时皮带张力不均。驱动侧的电机和减速箱外伸尺寸决定了设备侧向维护空间，布置产线时不能紧贴墙体或其他设备；端部辊筒中心高与皮带面高度决定上下料高度，可与工作台、机械手或其他输送机对接。整体结构采用常用型材与板材焊接或栓接思路，零件数量少，加工成本可控，适合作为自动化生产线中的标准输送模块进行二次改型。
