弯管式排气导流管路结构设计

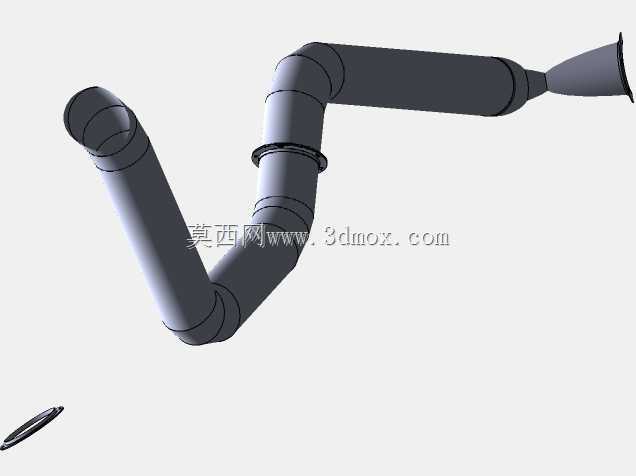

　　该弯管式排气导流管路的结构设计，核心围绕狭小舱室内的排气路径避让需求展开，整体采用三段弯折的连续管路构型，通过两个90度左右的弯角完成走向转折，可在有限的安装空间内绕开周边的设备支架、线缆桥架与结构梁，无需额外增加转接段即可完成排气路径的布设，减少了管路连接点的同时也降低了泄漏风险。管路两端分别采用不同的接口形式，一端为等径直插式接口，可直接对接上游排气设备的出气口，通过卡箍或抱箍完成紧固，适配常规的橡胶或金属密封连接；另一端为扩口式锥面接口，对接下游排气消声或排放端，锥面结构可在对接时自动找正，降低安装对位的难度，同时提升接口处的密封贴合度。

　　从实际应用场景来看，这类管路多用于小型动力单元、车载辅助设备、工业工位排风系统的排气传导，可将设备运行产生的高温废气、含尘气流引导至指定排放区域，避免废气在设备舱内积聚影响元器件运行稳定性。设计过程中优先控制了管路的弯折曲率，弯角处采用大半径圆弧过渡，未出现直角弯折结构，可有效降低气流在管路内部的沿程阻力，减少气流通过时产生的湍流噪音，同时避免粉尘或杂质在弯折处沉积造成管路堵塞。

　　管路的分段法兰连接结构设置在中间弯段位置，将整体管路拆分为两个可独立拆装的管段，在后期维护时无需拆卸两端对接的主设备，即可单独拆解中间管段完成内部清灰或密封件更换，大幅降低了运维的拆装工作量。安装边界方面，管路整体的外轮廓占用空间可根据布设场景的预留尺寸调整，各段直管段预留了足够的卡箍操作空间，弯角处与周边结构的安全间隙满足高温管路的隔热防护要求，无需额外增加大范围的隔热包覆结构即可适配常规的工业安装环境。建模过程中对管路的壁厚做了均匀化处理，弯管处的壁厚保持与直管段一致，避免弯折加工时出现局部壁厚减薄影响结构强度，同时管路两端的接口同轴度控制在合理公差范围内，可保证现场安装时无强制对位产生的装配应力。
