多段弯折式工业排气吸尘管路结构

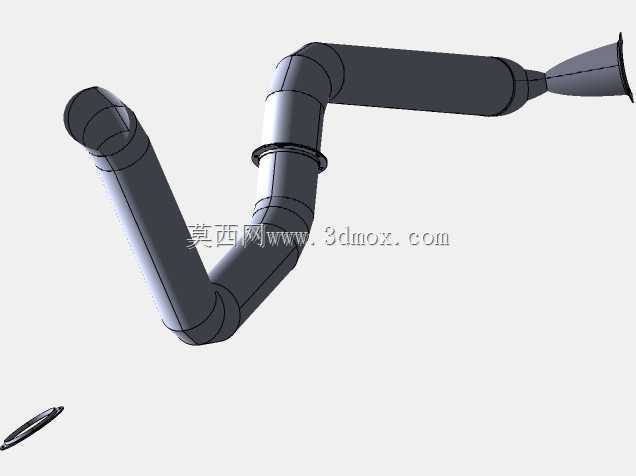

　　该管路结构主要面向局部烟尘捕集与工位排风场景，常见于焊接打磨工位、实验室通风系统、小型装配线异味抽排以及轻型粉尘收集环节。其核心作用是在不占用大面积地面空间的前提下，把污染源产生的烟气、粉尘或热废气导向后端处理设备，从而改善作业区域空气环境。整体采用多段圆管串联的形式，通过若干折弯段形成空间避让路径，能够绕过设备横梁、工装夹具或墙面障碍，把吸口准确送到产烟点附近。末端渐扩形集气罩扩大了捕集范围，相比等径管口更利于在低风速下收拢扩散气流；另一端则用于对接风机或除尘主管路。从结构设计角度看，各管段之间保留了明确的连接边界，中段设置环形限位或对接结构，便于实际加工时分段卷制、焊接或采用卡箍连接。这种分段思路降低了超长异形弯管的制造难度，

　　也方便后期根据现场工位变化调整走向。圆管截面在通风阻力、结构刚度和材料利用率之间较为均衡，管壁厚度可依据输送介质磨琢性与系统负压选取。折弯处采用平滑过渡，可减少局部涡流与压损，避免粉尘在拐角沉积。安装边界方面，模型呈现的空间走向需要重点校核水平投影长度、垂直提升高度以及各折弯点与周边设备的安全间距。吸口罩口应尽量靠近污染源，但不能干涉焊枪、打磨头或操作人员动作；后端接口需与风机入口、软管或固定风管保持同轴，防止偏心造成附加振动和泄漏。若用于悬停式吸气臂，还需在关节处补充支撑、摩擦定位或回转结构，以承受管路自重并维持调整后的姿态。若用于固定管路，则应在长直段设置支架，在折弯附近考虑应力释放，避免设备运行振动传递到薄壁管体引发共振。

　　建模过程中，折弯半径、管径变化、接口长度和罩口扩张角均直接影响通风效率与可制造性。罩口扩张角过大容易造成气流脱离，过小则会增加长度和材料；折弯半径过小会提升阻力，过大则占用空间。该结构把这些约束集中体现在连续的空间曲线上，适合作为通风除尘系统末端捕集装置的方案参考，也可用于管路布置干涉检查、支架位置规划以及与现场设备的数字化装配验证。
