拉杆式标准气动活塞执行缸结构

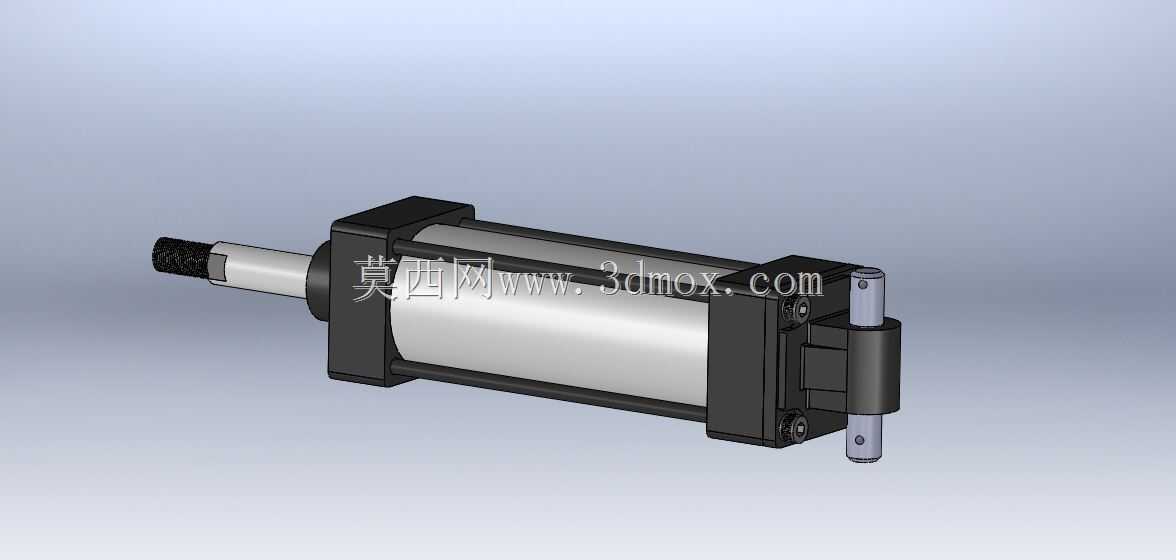

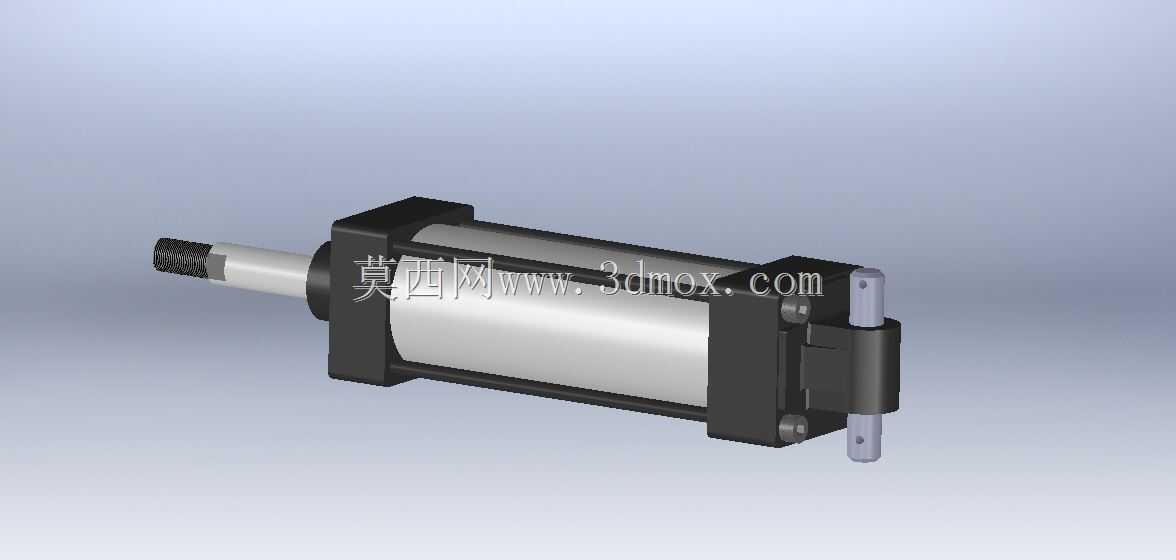

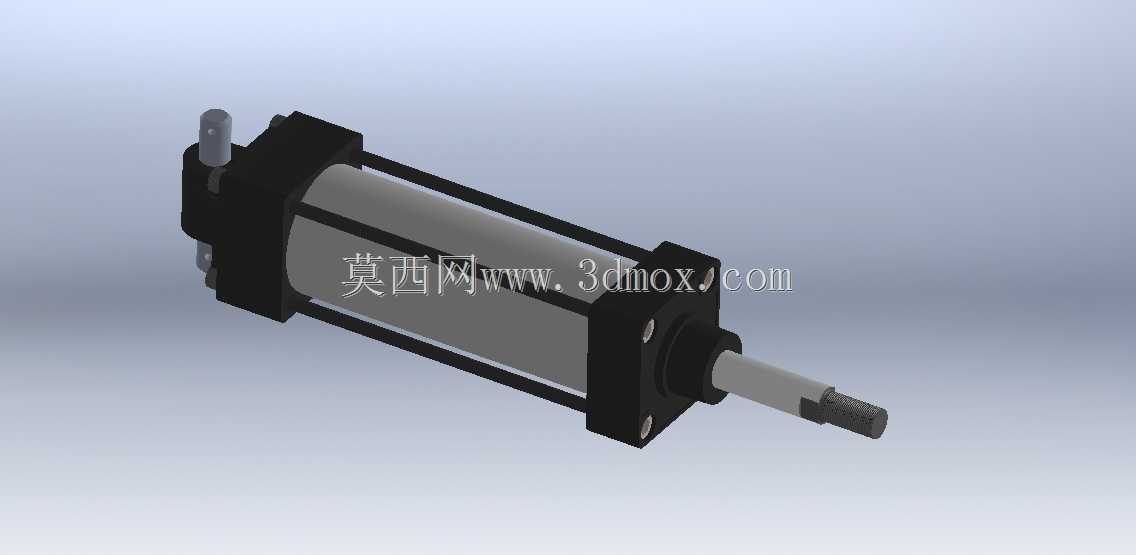

　　该模型呈现的是一种常见的拉杆式气动活塞执行部件，整体采用方形端盖配合四根贯通拉杆的经典布局，缸筒位于两端盖之间，活塞杆从前端盖中心伸出，尾部预留气口与轴向连接结构。这类结构在自动化输送线、工装夹具、轻工包装设备以及简易上下料机构中应用十分普遍，主要作用是把压缩空气的压力能转化为活塞杆的直线往复运动，完成推压、顶升、夹紧、挡停或门体启闭等动作。

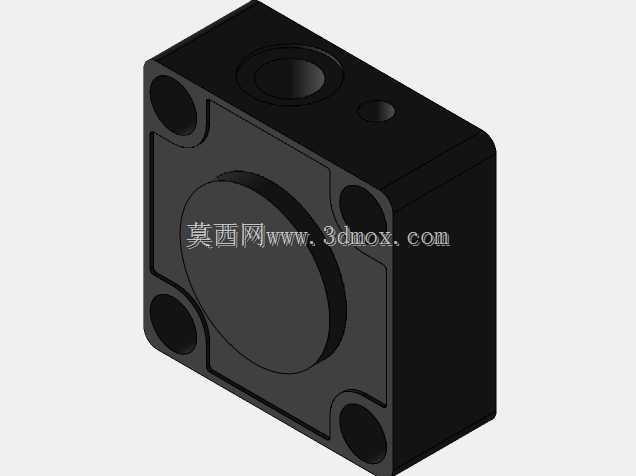

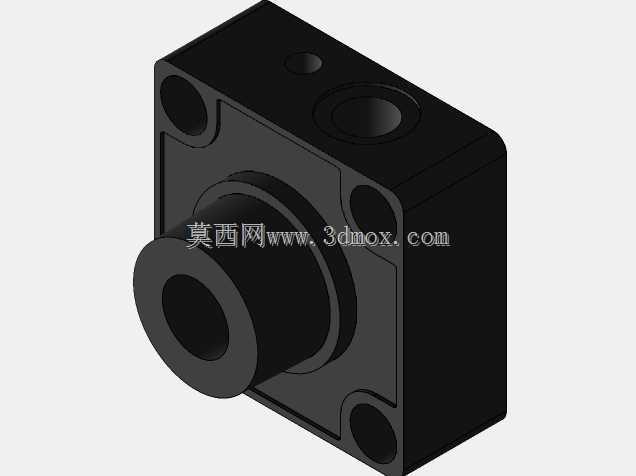

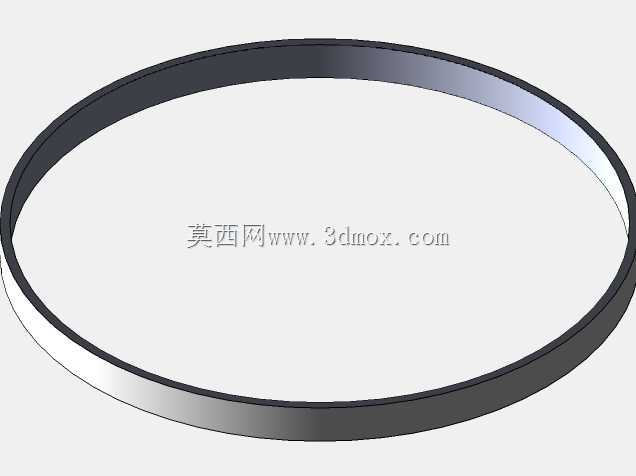

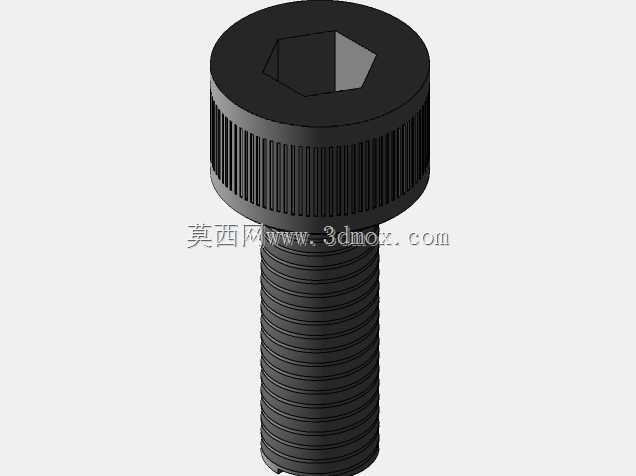

　　从实际使用角度看，方形端盖有利于在安装面上定位，也便于通过螺钉直接固定到设备侧板或支架上；贯通拉杆既承担两端盖的锁紧力，又为缸筒提供轴向约束，装配时可通过拉杆螺母控制预紧程度，保证端盖与缸筒端面密封均匀受压。缸体中段为光滑圆柱外形，外部没有复杂肋板，便于在狭小空间内布置，也方便配套磁性开关、感应环或防尘罩。前端盖内部通常设置导向套与防尘密封，后端盖布置缓冲或气路通道，模型在这些部位保留了较清晰的装配关系，可用于检查活塞杆与端盖的同轴边界、拉杆分布圆以及外接件的避让空间。

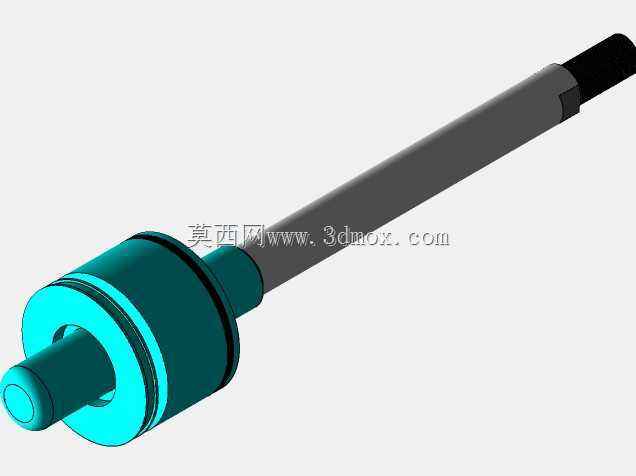

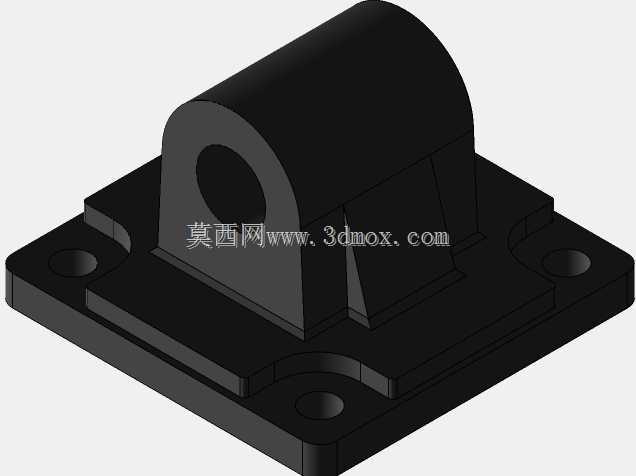

　　设计这类执行部件时，首先要明确行程、推力和安装方向，再反推缸径、杆径以及端盖厚度。活塞杆伸出端带外螺纹，适合连接浮动接头、鱼眼接头或推板，螺纹段长度决定了末端连接件的调节范围；杆端附近的台阶面可作为锁紧或限位参考。尾部轴向销轴结构使缸体能够绕固定点小幅摆动，适合设备框架存在制造误差、活塞杆受侧向力较小的场合，若用于刚性导向负载，则应配合直线导轨或导杆机构，避免密封件过早偏磨。

　　外形尺寸方面，模型的最大外轮廓由方形端盖决定，缸筒外径小于端盖对角线尺寸，安装时需在端盖四周预留扳手空间。四根拉杆沿端盖四角分布，其中心距直接影响相邻零部件的避让设计；活塞杆中心线应与负载运动方向保持一致，偏心载荷会造成导向套局部磨损。气口位置设在尾部附近，接管后要确认管路不与设备护板、拖链或运动件干涉。若用于多粉尘、切削液飞溅环境，还需在杆端增加防尘折布或刮板，并在选型时校核侧向载荷、行程末端冲击以及安装支架刚度。

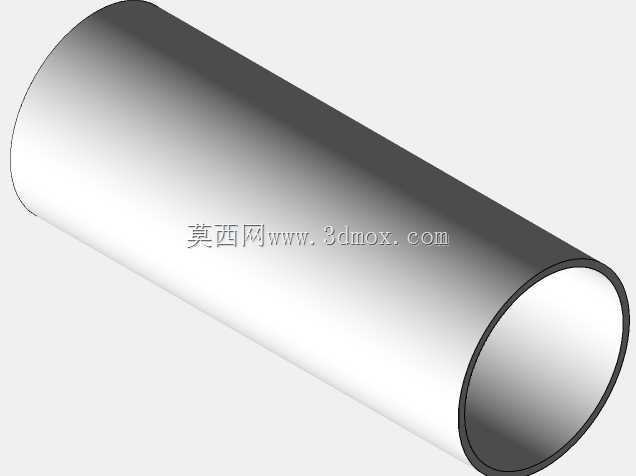

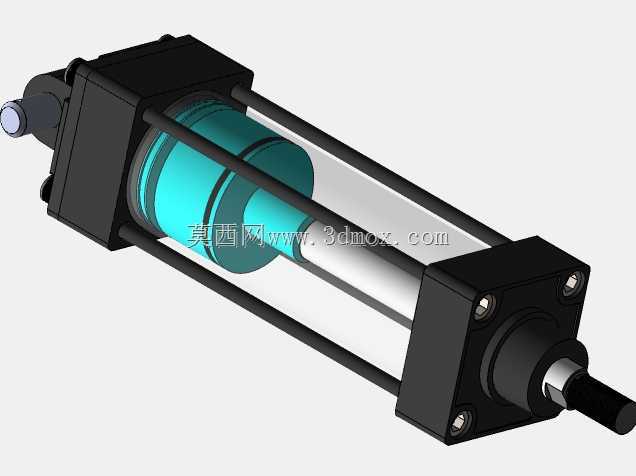

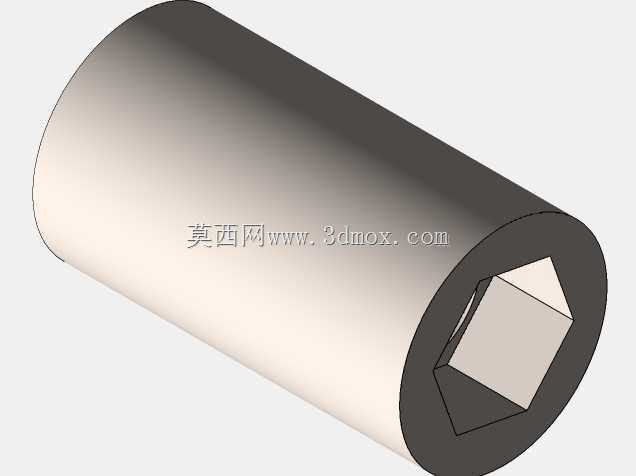

　　建模过程中，端盖、缸筒、活塞杆、拉杆和锁紧螺母均按独立装配体关系组织，能够直观展示内部活塞的运动区间与外部连接边界。对结构设计人员而言，该模型可用于设备布局干涉检查、支架开孔参考和执行元件选型比对；对三维建模学习者而言，它也适合练习回转体、方形安装板、螺纹端以及标准件阵列的组合建模方法。
