直插式TO-220封装功率晶体管三维结构

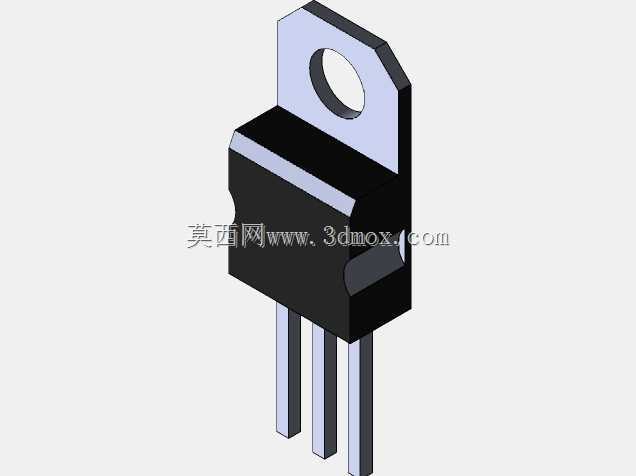

　　在工业控制板卡、小功率驱动电源、线性稳压回路以及低频功率放大电路的布局评审中，TO-220直插封装功率管是结构工程师与硬件工程师协同校核时最常遇到的器件之一。这类器件既要承担电流导通与功率耗散，又要在有限的机箱空间内满足焊装、散热片锁附、绝缘片避让以及走线弯折半径等多重约束，因此三维建模不能只画一个示意外形，而必须把真实装配边界还原到可用于干涉检查的程度。该模型围绕塑封本体、金属散热基板、安装孔和三根直插引脚建立完整实体，重点保留了散热片贴合面的平面度区域、孔位中心距以及引脚相对本体的伸出长度。本体上部的圆孔用于螺钉锁附，在整机布局中需要预留螺丝刀操作空间；若加装绝缘粒、矽胶片或陶瓷垫片，还应在散热基板与散热器之间留出相应厚度补偿，

　　否则整机装配时容易出现塑封体受压、引脚翘起或焊点应力集中。从功能特性看，这类NPN型功率晶体管常用于中低功率线性调整、继电器与电磁阀驱动、电机末级推动以及简单逆变环节。器件工作时集电极耗散产生的热量主要通过背部金属片传导至外置散热器，因此模型中散热面与塑封体的过渡圆角、基板厚度都直接影响热阻估算和结构限位。引脚部分按直插成型方式建模，三根引脚保持平行并给出合理截面尺寸，便于在PCB封装中同步核对孔间距、露出高度和波峰焊后的吃锡空间。实际布线时，引脚不宜承受横向外力，弯折位置应离开塑封根部一定距离，避免温度循环后根部断裂。设计思路上，模型没有把晶体管当作孤立电子符号，而是将其作为板级机电耦合对象处理：先确定散热基板基准面，

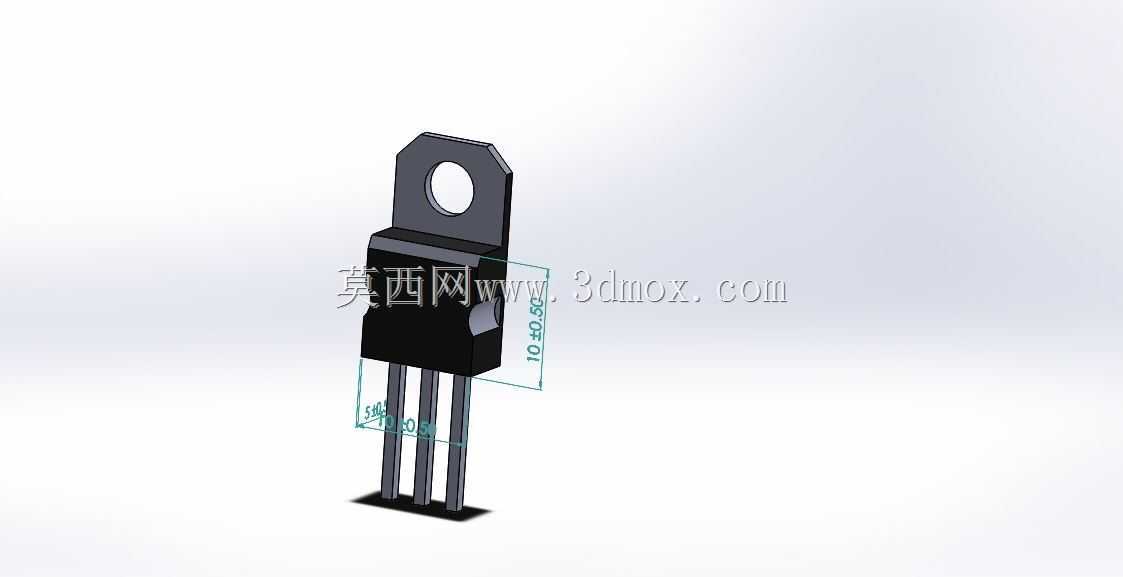

　　再向上构建塑封轮廓与安装孔，向下延伸引脚并保持与PCB安装面的垂直关系。尺寸标注覆盖总高、本体宽度、安装孔直径及引脚跨距，使结构设计者在堆叠阶段即可判断它与周边电容、接线端子、外壳筋条之间的安全间隙。对于需要涂覆导热硅脂的场景，散热面周围还应预留少量溢胶空间，防止硅脂挤压到邻近焊点或绝缘区域。若设备处于振动较强的工况，仅靠引脚支撑并不足够，通常需要利用安装孔将器件固定在散热器或钣金支架上；此时三维模型可直接用于螺丝长度选型、平弹垫堆叠校核以及绝缘套筒高度确认。在多器件并排布置的电源模块中，该模型还能帮助评估相邻散热片之间的爬电距离与空气流通通道，避免高密度装联后出现局部热点。整体而言，这个直插功率晶体管模型服务的不是单一渲染展示，

　　而是贯穿元件选型、PCB限位、散热器加工、整机组装和热设计校核的工程环节。通过把封装外形、安装特征与引脚边界准确数字化，结构工程师可以在样机投产前完成空间干涉验证，硬件工程师也能同步确认焊装与散热方案，从而减少反复改板和工装调整带来的试制损耗。
