皮带轮驱动双接口流体输送泵结构

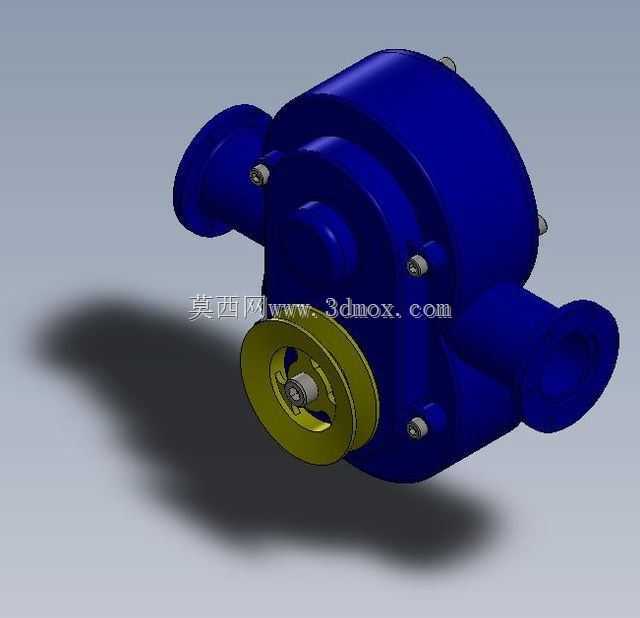

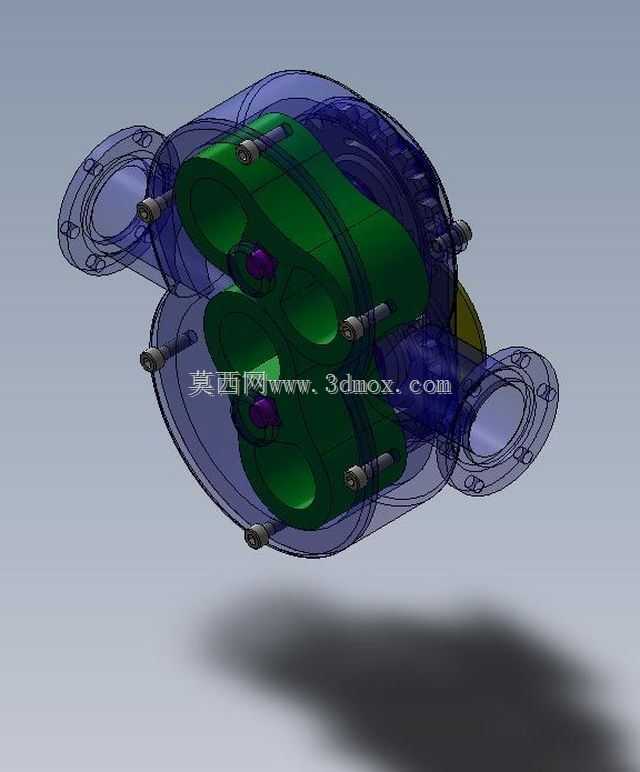

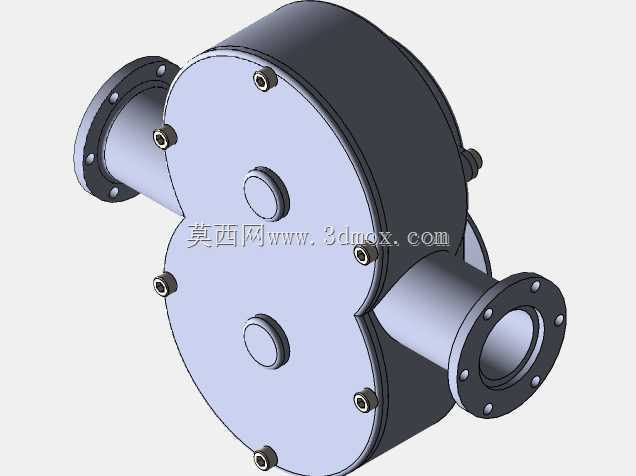

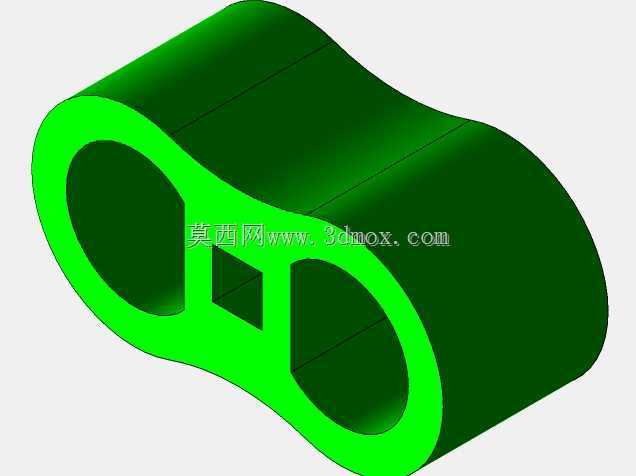

　　该泵体结构采用侧置皮带轮输入动力的布局，整体壳体为一体化铸造型式，两侧对称布置流体通路口，可直接对接管路完成流体介质的输送作业，在小型给排水、轻工流体循环、小型设备冷却回路中都能适配。从实际安装边界来看，泵体主体为近似圆柱的封闭壳体，径向突出的两个管路接口沿壳体切线方向延伸，预留的法兰对接面可匹配标准管路连接件，底部无需额外复杂支撑，仅靠壳体上的固定点位即可完成整机定位；侧伸的皮带轮位于壳体轴向端面外侧，轮体与壳体端面保留足够的安全间隙，既避免皮带运转时剐蹭壳体，也给皮带张紧调整留出操作空间，整体安装占用空间紧凑，无需预留过大的检修侧向距离。设计阶段优先考虑了壳体的承压与密封需求，壳体结合面采用周向均布的紧固件锁紧，

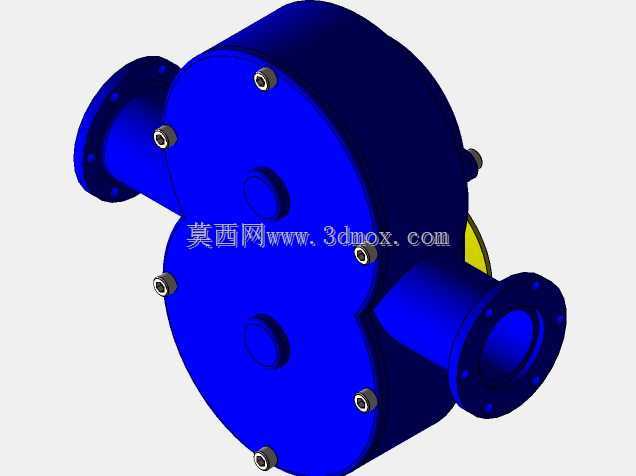

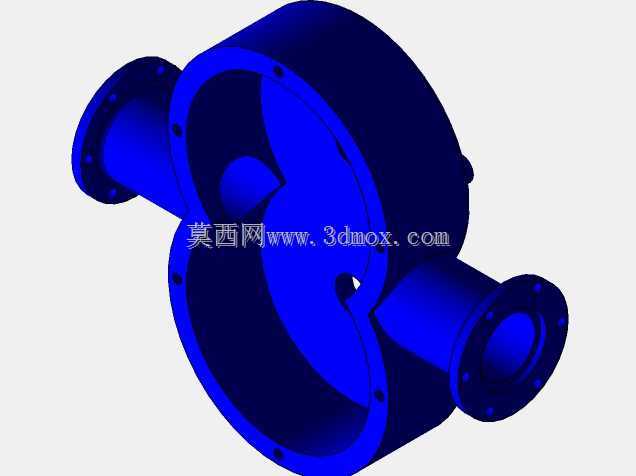

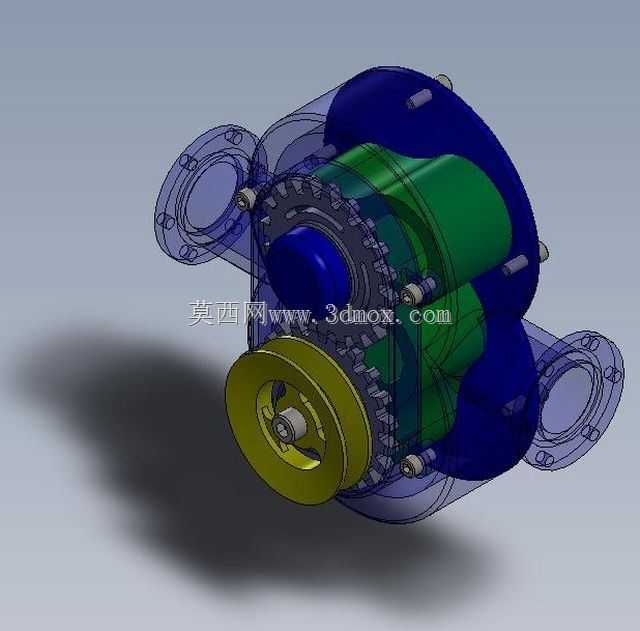

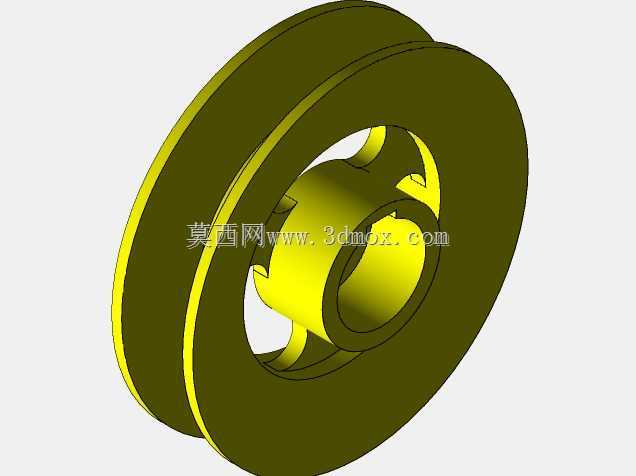

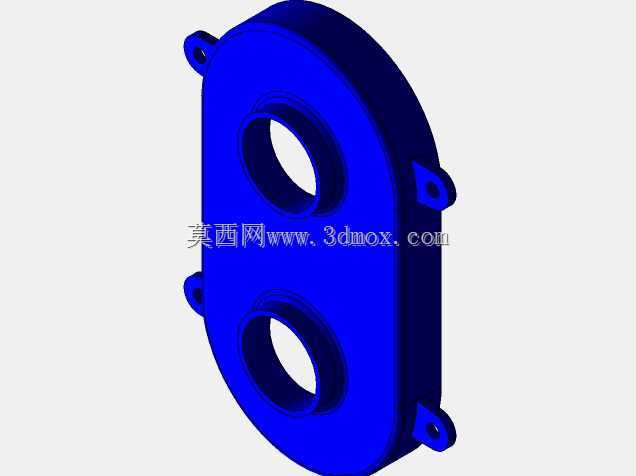

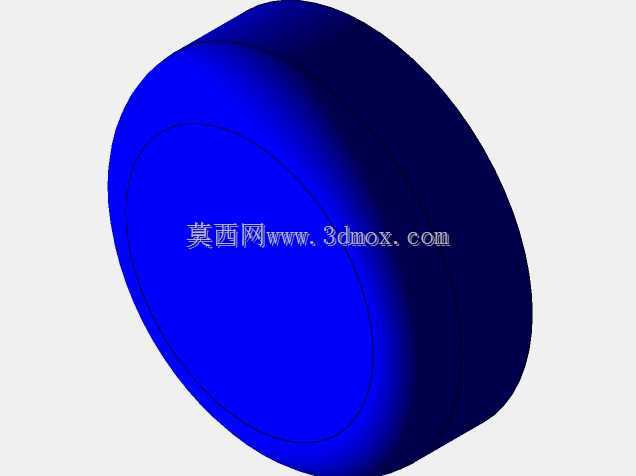

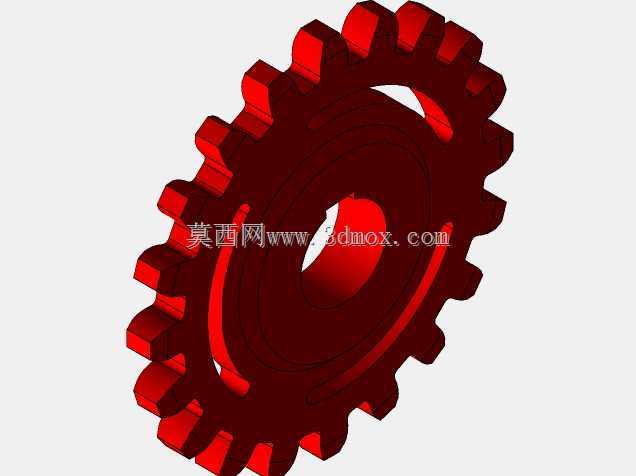

　　多个螺栓点位沿壳体轮廓均匀排布，可将密封面的压紧力均匀分散，避免局部压紧力不足出现介质渗漏；端盖与主体的定位止口做了同轴度约束，装配时可直接靠止口完成径向定位，降低装配时的对位难度，也能保证内部叶轮腔的回转精度。动力输入路径从皮带轮开始，轮体通过键连接与内部泵轴联动，皮带传动的形式本身具备过载缓冲特性，当管路出现瞬时堵转时，皮带可产生微量打滑，避免内部叶轮或轴系承受刚性冲击，相比直联驱动的泵型，这种布局对动力端的保护效果更好，也能适配不同转速的动力源，仅通过更换带轮直径即可调整泵的输出转速，匹配不同流量与扬程需求。两侧的流体接口采用对称式设计，进出口可根据管路走向互换调整，不用额外更改泵体安装方向，在现场管路排布复杂的场景下，

　　这种设计能减少管路弯头的使用量，降低流体沿程阻力。壳体外部的紧固件全部采用外六角标准件，日常维护时可直接用通用工具拆装，无需专用工装；轴伸端的密封结构藏在端盖内部，外部仅露出皮带轮安装位，可避免外界粉尘、水渍直接侵蚀密封件，延长密封组件的使用寿命。从结构建模的角度来看，该模型完整还原了壳体的铸造圆角、螺栓孔位、带轮轮槽、接口法兰面等细节，所有配合面的尺寸约束都符合实际装配逻辑，可直接用于结构校核、安装干涉检查以及教学演示场景，也能作为小型泵组改型设计的基础参考框架。
