HC-SR04超声波测距传感器结构造型

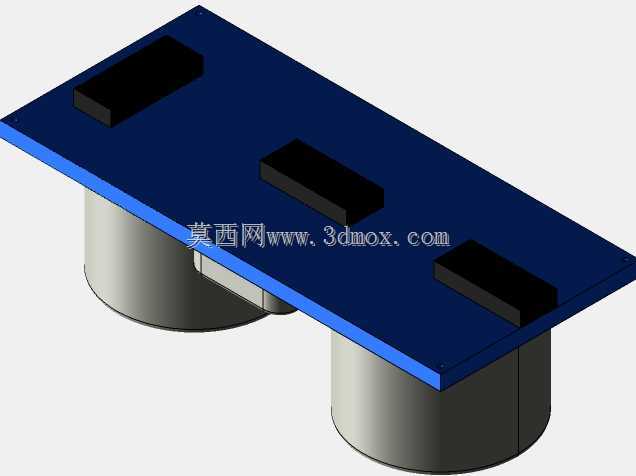

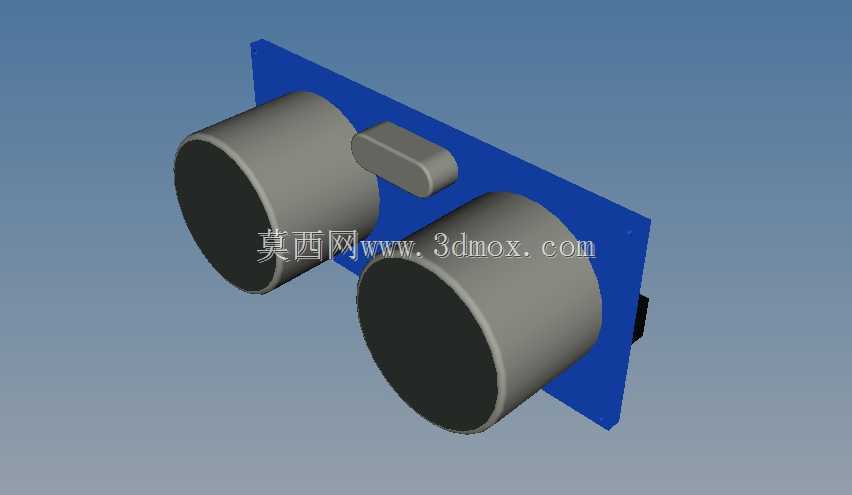

　　在移动机器人、智能小车以及小型自动化装置的避障与距离感知环节，这类超声波测距模块承担着非接触式探测的作用。其核心工作逻辑是通过一侧换能器向外发射超声波，遇到障碍物后产生回波，再由另一侧换能器接收，控制器依据发射与接收之间的时间差换算出前方物体距离。相比红外测距，它对被测物体颜色、光照变化不敏感，在普通室内环境和简单工业现场中具有较好的适应性，常用于低速平台的前向防撞、液位粗略检测、物体接近判断以及教学实验中的距离采集。该模型在结构表达上保留了模块最典型的布局：两块圆柱形换能器并列布置于基板前方，中间设置小型矩形元件，整体轮廓简洁，便于在整机布局阶段快速占位。设计时需要重点关注两个声学探头的中心间距、前端伸出长度以及基板厚度，

　　这些尺寸直接决定安装孔位、前方遮挡边界和与外壳的配合关系。若将其嵌入设备面板，应保证两个圆柱端面无遮挡，并在周围留出足够的声学传播空间，避免结构件过近造成反射干扰。基板后侧通常为接线与控制电路区域，建模时可将其作为电气安装边界处理，整机布线需预留接插件插拔空间。从工程选型角度看，这类模块结构简单、控制方式成熟，适合对精度要求不极端但成本敏感的测距场景。三维建模时不宜只把它当作外观件处理，而应把探头直径、安装板宽度、引脚位置和前方禁布区一并表达出来，这样在后续装配中才能准确检查干涉、确定固定方式，并评估传感器安装角度对探测范围的影响。对于多传感器并列使用的设备，还要结合波束角考虑相邻模块之间的串扰问题，模型中可通过预留间距和偏置角度来体现这一设计约束。整体造型虽不复杂，但准确还原其安装边界，对机器人底盘设计、外壳开孔和电气集成具有直接参考价值。
