轮式移动探测装置内部集成结构

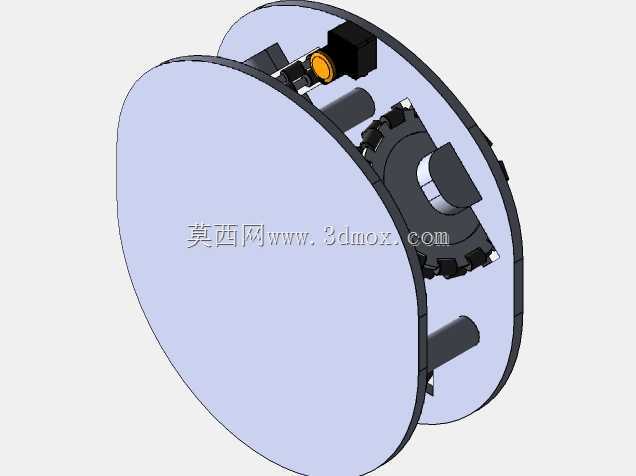

　　这套轮式移动探测装置的内部集成结构，核心采用双圆盘式壳体作为承载主体，所有功能部件全部收纳在两圆盘之间的环形空腔内，整体外轮廓没有突兀的外凸结构，在狭窄管廊、设备夹层这类通行空间受限的场景中行进时，能大幅降低壳体剐蹭管壁、卡滞在缝隙中的概率。从结构布局来看，动力输出组件沿圆盘径向布置，驱动轮外缘略超出圆盘周向边界，既保证轮体与接触面有足够的贴合摩擦力，又不会让轮体过多暴露在外，避免行进中卷入杂物。传感探测模块被安置在空腔上部靠近外缘的位置，探测端面正对圆盘预留的窗口，信号发射与接收路径不会被内部金属构件遮挡，模块通过支架与壳体刚性连接，能减少行进振动带来的探测数据漂移。控制与供电组件集中布置在空腔中部区域，配重靠近整体形心，

　　可让装置行进时的姿态更平稳，不会因局部偏重出现侧倾。圆盘壳体之间通过周向分布的支撑柱连接，既留出了足够的装配操作空间，也能保证整体结构的抗扭刚度，承受行进中的冲击载荷时不会出现壳体变形。安装边界方面，整体轴向厚度由内部最高部件的尺寸决定，所有元器件的装配高度都控制在壳体空腔的限定范围内，不会出现部件超出壳体端面的情况；径向尺寸以驱动轮的外接圆为最大边界，其余结构件都内缩在该边界之内，现场布设时可直接根据这个外接圆尺寸判断装置能否通过预设通道。设计过程中优先考虑了部件的拆装维护性，传感模块的固定支架采用可拆卸结构，无需拆解整个轮组就能完成模块更换，动力组件的走线沿壳体内壁的预留卡槽布置，避免线缆在空腔内晃动被运动部件剐蹭。这类结构可适配管道巡检、封闭空间环境探测等场景，在有限的空间内同时集成移动、探测、控制功能，平衡了通过性与结构可靠性。
