Udoo Quad开发板嵌入式防护外壳结构

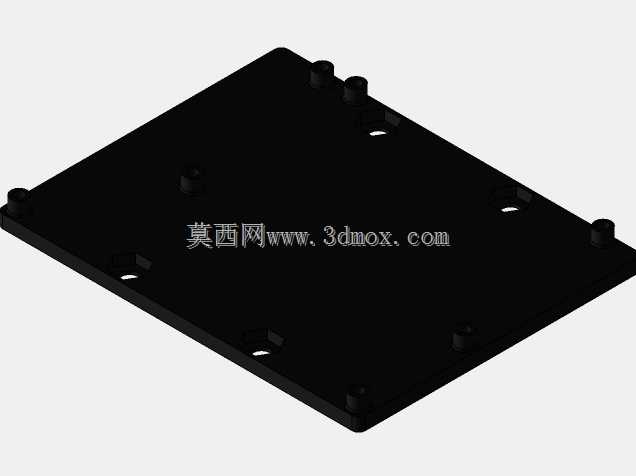

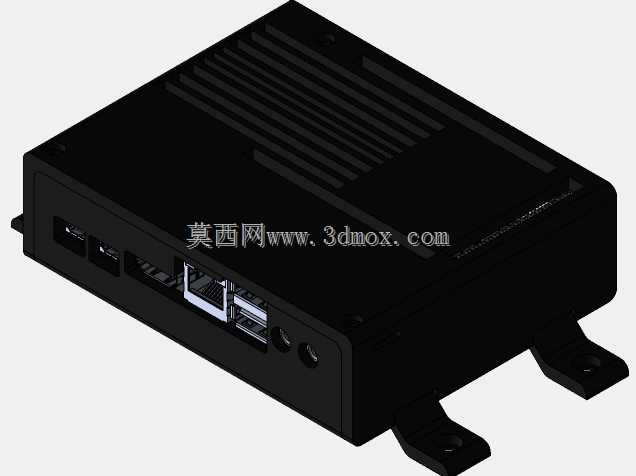

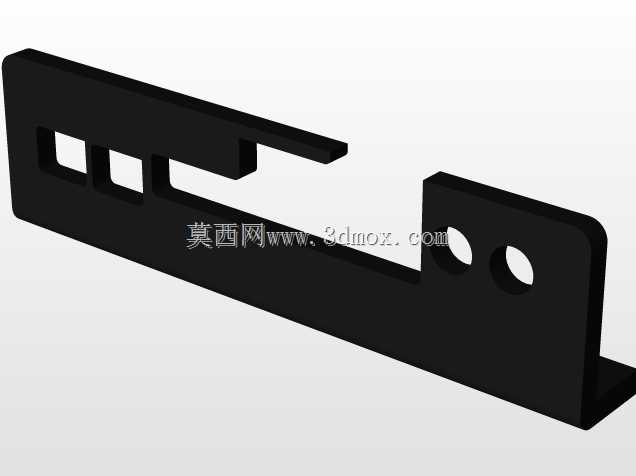

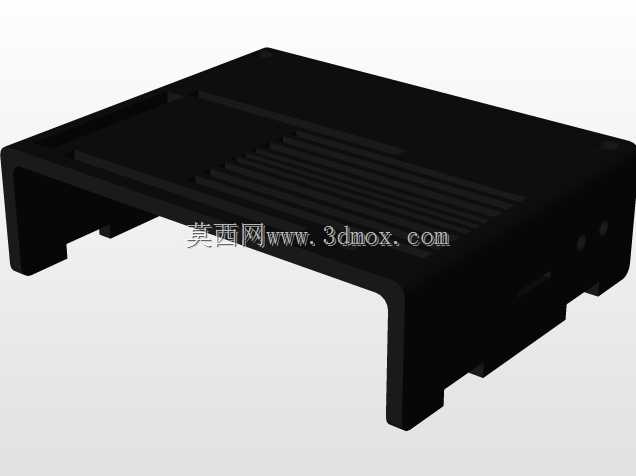

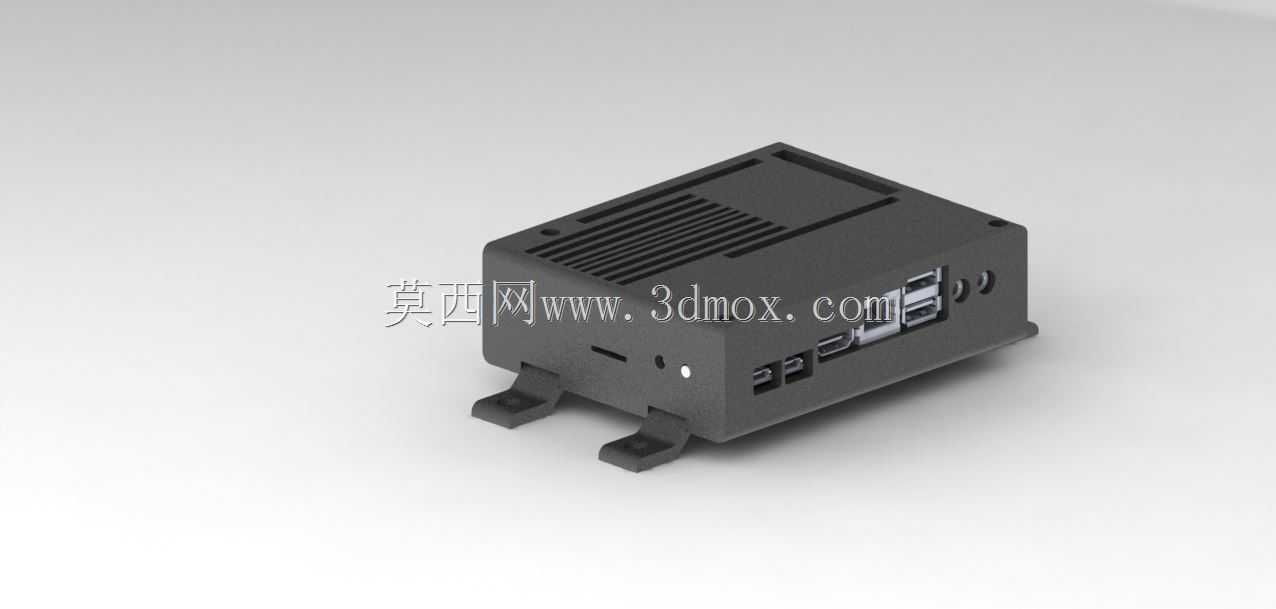

这款嵌入式开发板配套防护外壳，主要面向嵌入式原型开发、小型工控节点部署、创客项目硬件集成这类场景使用，核心作用是为核心开发板提供物理防护，同时规整板载接口的外露布局，避免开发过程中裸板受磕碰、积灰、引脚误触短路的问题。从结构设计来看，外壳采用上下扣合的分体式结构，底部预留了两个带安装孔的固定支脚，支脚的开孔尺寸适配常规M3规格的安装螺丝，可直接将整套组件固定在设备内壁、安装支架或者实验台面板上，安装支脚的突出高度经过测算，既保证壳体底部和安装面之间留出足够的走线间隙，也不会额外占用过多的垂直安装空间。壳体侧面的接口开孔完全匹配开发板的原生接口布局，包括USB接口、HDMI输出接口、以太网口、电源接口的位置都做了精准对位，开孔边缘做了微小的倒角处理，避免插拔外接设备时刮花线材接头或者接口边缘，同时每个接口开孔的尺寸公差控制在合理范围，不会出现接口对位偏差导致插头无法插入的问题。壳体上盖表面设计了多组平行的通风格栅，格栅的开槽宽度控制在2mm以内，既可以保证开发板高负载运行时的热量能够自然散出，也能阻挡较大的杂物、金属碎屑掉落到板卡上造成短路。壳体的内部做了对应的定位柱结构，和开发板上的原生安装孔位一一对应，组装时不需要额外打胶或者使用复杂的固定件，直接将开发板对准内部定位柱放置，再扣合上盖即可完成组装，拆装十分方便，方便开发过程中随时对板卡进行调试、跳线或者更换外设。在实际项目应用中，这类外壳可以直接用在小型边缘计算节点、嵌入式数据采集终端、小型物联网网关的原型制作中，不需要开发者额外花费时间设计加工外壳，能够有效缩短项目的原型验证周期，同时规整的外观也适合用在小批量试制的演示设备中，避免裸板接线杂乱带来的不专业感。壳体的壁厚设计兼顾了结构强度和轻量化需求，常规的桌面跌落、安装过程中的轻微磕碰都不会出现壳体开裂或者变形的问题，能够对内部的精密开发板起到足够的防护作用。
