该叶轮结构常见于小型离心通风、负压抽吸以及紧凑型流体增压场景,在桌面级散热机组、小型除尘工位、物料轻量输送风路以及实验风洞导流段中都能见到同类结构的应用。其核心作用是通过高速旋转将轴向进入的气流转向后沿径向甩出,在轮盘中心形成稳定负压区,同时在轮缘侧建立连续正压输出,为后端风路提供稳定的动压与静压转化基础。

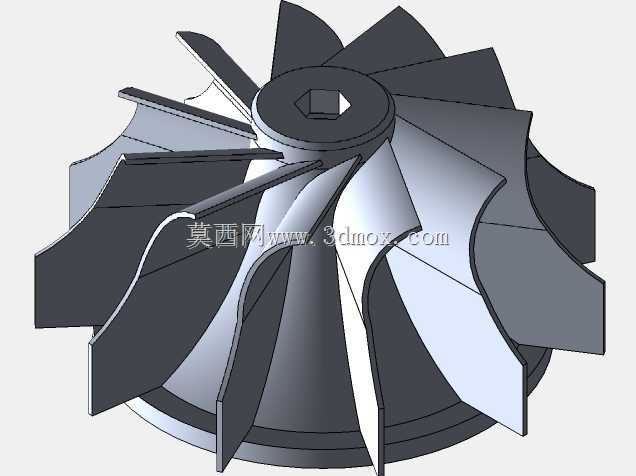

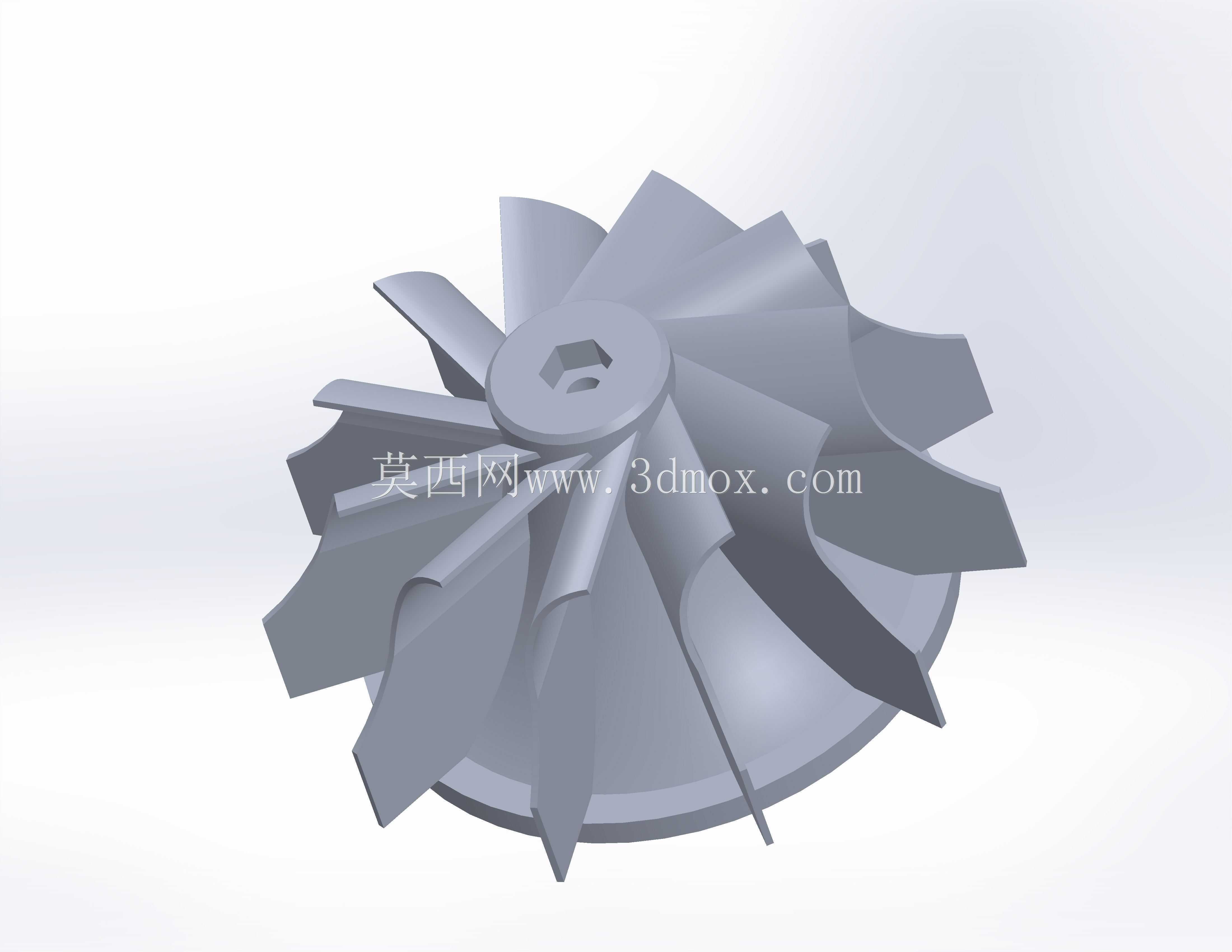

从结构特征来看,该叶轮采用多叶片周向均布方案,叶片型线兼顾气流导入角与出口折转角,能够在有限轴向尺寸内提升气流通过的有效做功面积。叶片根部与轮盘做一体化衔接,可降低高速旋转时的根部应力集中风险;轮心设置带内六角构型的安装孔,既可以直接与驱动轴端的锁紧结构配合,也能通过轴套转接适配不同输出轴径,安装时无需额外加工复杂定位面,仅靠端面贴合与周向止动即可传递扭矩。轮盘外缘做收边处理,既约束叶片出口端的气流泄漏,也提升整体旋转时的结构刚性,抑制薄叶片在高转速下的颤振。
设计这类叶轮时,首先要明确安装边界:轮盘直径决定风室蜗壳的最小内壁间隙,轴向高度则限制风路轴向安装空间,中心孔规格直接匹配驱动轴的轴伸长度与锁紧方式。叶片数量并非随意选取,需结合目标转速区间平衡气动效率与噪声水平——叶片过多会增大气流摩擦阻力,过少则易出现出口流场不均、压力脉动偏大的问题。叶片的弯曲方向与旋转方向严格对应,建模时需逐一校验每片叶片的相位角与型面一致性,避免因周向分布不均带来动平衡偏差。
在实际选型与建模校核中,还需关注叶轮与进风口的对中关系:进风侧导流口应尽量贴近叶轮中心负压区,减少轴向进气的涡流损失;轮盘背面与安装板之间需预留足够间隙,防止旋转时发生剐蹭。对于需要长期连续运行的工况,还可在三维模型中叠加质量属性分析,预先估算叶轮转动惯量,为驱动电机的启动扭矩选型与动平衡校正提供依据。整体结构在保证气动性能的同时,兼顾了加工便利性与装配可靠性,适合小型流体设备的紧凑化集成需求。
- 上一篇:普拉卡板结构件三维造型设计
- 下一篇:FIE立体标识三维造型设计作品
- 全部评论(0)
- 模板大小: 1.31 MB
- 售价:5金币
- 下载次数: 34
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
