波特里亚弧形导流支撑构件结构设计

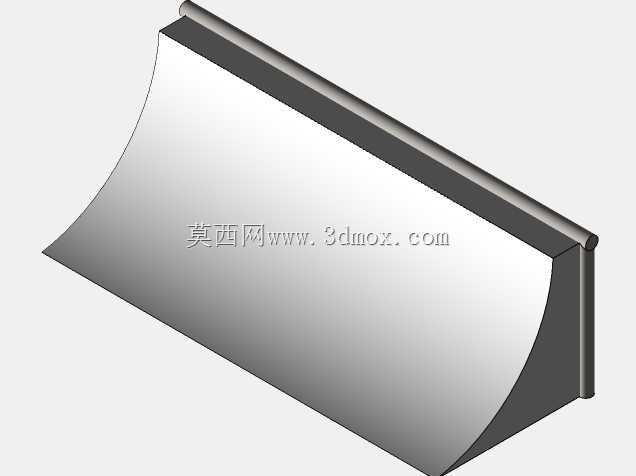

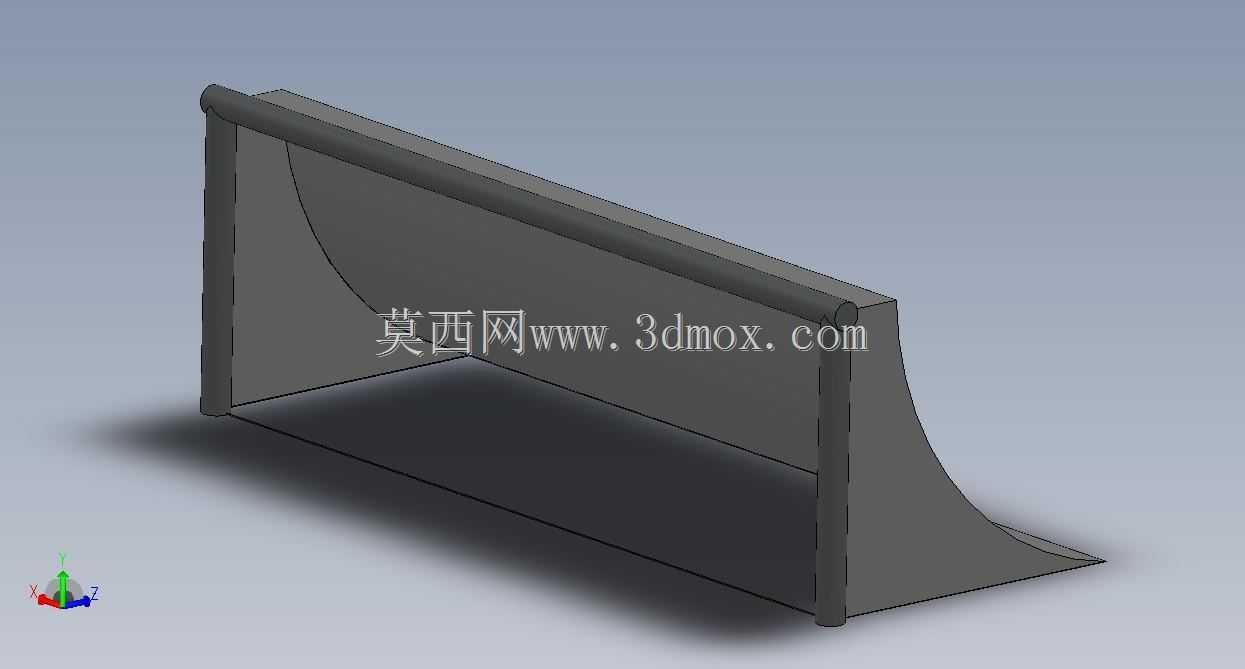

　　该构件整体采用立式双侧支板搭配弧形导流面板的组合构型，两侧竖直支板作为主要承载基体，顶部通过圆管类横梁完成刚性连接，底部预留平直安装边，可直接贴合设备基座或工装台面完成螺栓固定，安装边界规整，无需额外定制复杂转接支座。弧形面板从顶部横梁位置向下平滑延伸，末端收窄为薄型导流唇边，曲面过渡全程无突变折角，能有效降低流经该区域的介质紊流强度，减少局部涡流带来的阻力与振动。从实际工况适配来看，这类结构常布置在物料输送通道、风腔出口或小型工装的导向工位，既可以作为流体导流板规整气流走向，也能作为散状物料的滑落导向面，避免物料在转角位置堆积卡滞。设计阶段优先考量了钣金折弯与焊接的工艺可行性，两侧支板与弧形面板的连接边预留均匀焊接余量，

　　顶部横梁与支板的对接位置采用同轴定位结构，装配时可快速保证两侧支板的平行度，降低后续校形工作量。构件的竖直支板承担主要侧向载荷，弧形面板在导向过程中承受介质的正向冲击，整体受力路径从面板传导至两侧支板，再经由底部安装边传递至基座，结构刚度分布合理，无需额外增设加强筋即可满足常规工况的使用要求。曲面部分的曲率经过连续顺滑处理，既保证导向过程中介质流动方向平稳过渡，也兼顾了外观的整体性，表面无突兀凸起或凹陷，日常清理维护时可直接擦拭，不易积存杂物。底部安装边的孔位可根据实际安装需求适配标准紧固件，安装后整体悬空区域的弧度自然形成避让空间，可兼容相邻管线或小型部件的布置，不会与周边结构产生干涉。在建模过程中，各特征的壁厚保持均匀一致，

　　折弯位置的圆角参数匹配常规钣金加工能力，无需特殊开模即可完成生产，有效压缩单件制造成本与加工周期，针对不同使用场景，还可通过调整弧形面板的曲率半径、两侧支板的高度来适配不同的通道宽度与导向角度，拓展该结构的适用范围。
