抛物面聚光式太阳能集热装置

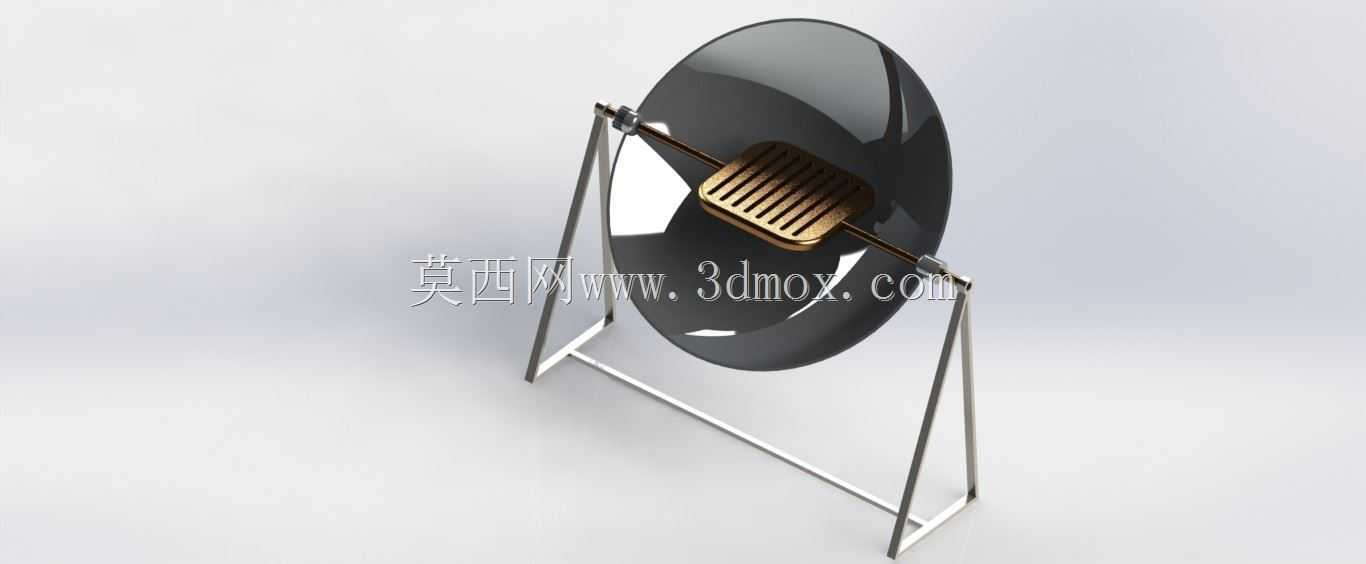

　　该装置以旋转抛物面作为核心聚光构件，利用曲面将平行入射的太阳辐射汇聚至焦点区域，在焦点处放置带散热鳍片的集热块，把高密度光能转化为可利用的热能。反射镜面采用连续光滑曲面，建模时需保证母线绕中心轴旋转后的曲率一致性，任何局部面型偏差都会使焦点弥散，直接降低能流密度。集热块表面布置多道平行鳍片，并非为了向空气散热，而是在有限焦点体积内增加受热面积，使吸收体与工质或被加热对象之间形成更充分的热交换界面；鳍片间距、高度和厚度需要兼顾受热面积、阴影遮挡与结构刚度。

　　支撑结构采用细金属杆件组成的三角稳定框架，前后支脚落地形成矩形支撑边界，可在平整屋面、地面或实验平台上放置。横向主轴穿过反射镜两侧支承点，使镜面能够绕轴俯仰调整，以适应不同季节和时刻的太阳高度角。从结构受力看，镜面风载面积较大，支架杆件虽细，但通过斜向支撑把弯矩转化为拉压载荷，在轻量化与抗倾覆之间取得平衡；设计时应校核支点位置、底座跨距和重心高度，避免强风下失稳。

　　这类聚光集热装置可用于太阳能烹饪、小型热水发生、实验热源、材料辐照测试以及教学演示。在厨房应用场景中，锅具或吸热体应置于焦点附近，通过调整镜面角度使反射光斑稳定落在受热面上；在实验场景中，可配合温度、辐照或能流测量元件，研究聚光比、热效率与跟踪误差之间的关系。与平板集热器相比，抛物面聚光结构可在焦点处获得更高温度，但对朝向调整和镜面清洁度更敏感。

　　三维建模时，反射镜、集热块、贯穿轴和支架应分别建立独立零件，再按装配关系约束。镜面背部需要预留与转轴连接的加强区域，避免薄壁镜面在支承点处产生应力集中；贯穿轴与集热块的相对位置决定焦点是否准确，装配尺寸链应以抛物面顶点和理论焦点为基准进行校核。支架底部应留出安装孔或配重接触面，以便实际固定时与地脚、压板或移动底盘连接。整体外形以圆形反射镜为边界，高度随俯仰角变化，运输和安装时需考虑镜面朝向内侧保护，减少磕碰和污损。
