管式车架四轮代步小车结构设计

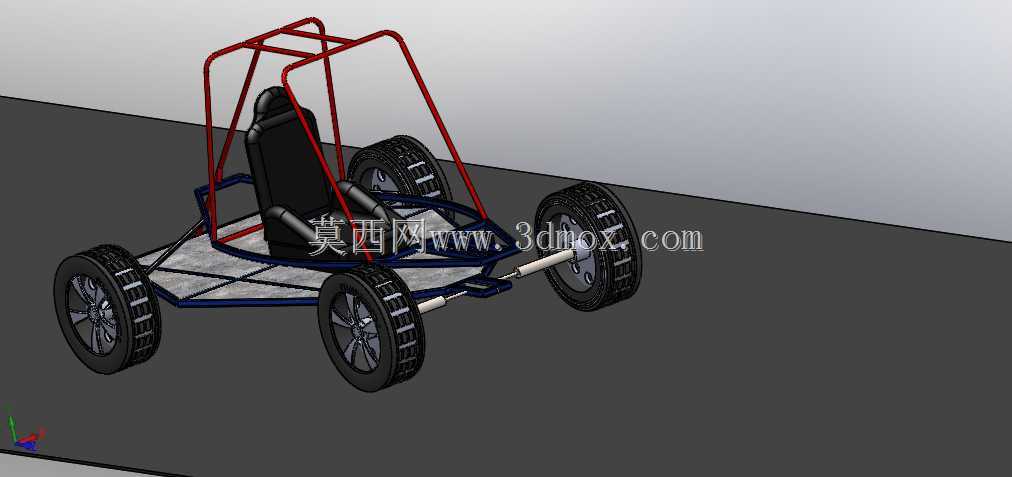

　　该模型呈现的是一台以圆管弯折焊接形成主体承载框架的四轮小车，整体结构更接近小型越野卡丁车或简易载人代步装置的教学验证方案。车架由前部底盘框、中部座椅支撑以及后部向上延伸的防护笼组成，管材在关键拐点处采用连续弯弧处理，既减少了接头数量，也能在受冲击时通过管材变形吸收部分能量。底盘平面预留了较大的开放区域，可用于布置电池、控制器、线束或小型动力单元；中部黑色座椅按照单人乘坐姿态定位，靠背具有明显后倾角，座面下方与主管梁形成多点连接，能够把驾乘载荷直接传递到两侧纵梁。四轮采用独立外露式布置，前轮通过短轴与转向节相连，转向横拉杆位于车头下方，左右轮之间保留足够跳动空间；后轮轴结构相对简化，适合作为后驱或随动轮方案进行扩展。

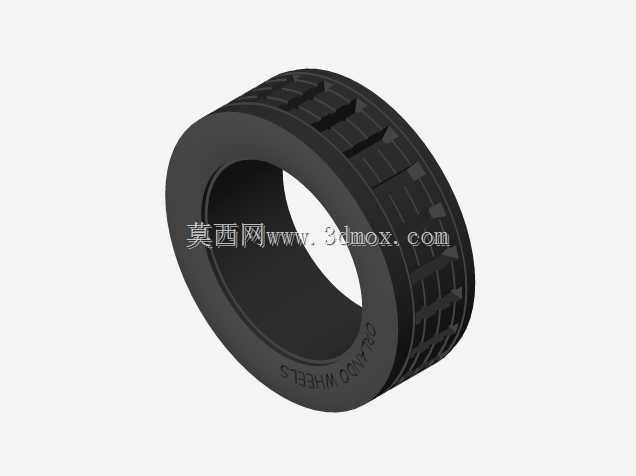

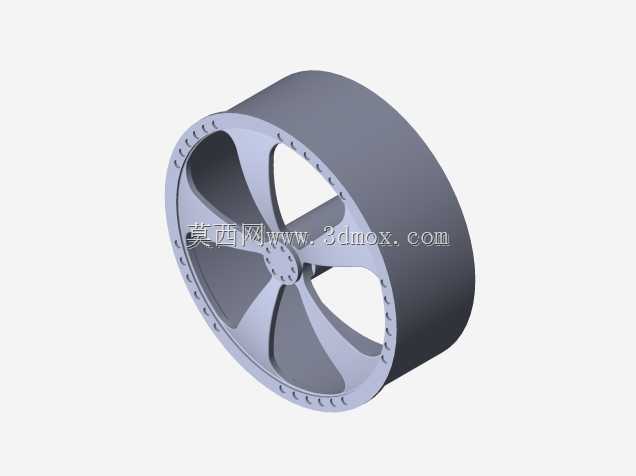

　　轮胎表面带有块状花纹，轮辋与轮毂的造型在模型中已分区表达，后续可直接用于干涉检查、轮距确认和外饰渲染。从安装边界看，整车宽度主要由四轮外端面决定，长度集中在前轮前缘至后轮后缘之间，高度则以后部防护笼顶端为极限。设计时需要重点校核座椅与方向盘、脚踏区域的人机距离，确认驾驶员肩部、肘部不会与侧管发生碰撞；同时还要检查前轮在最大转角下是否擦碰车架或拉杆，后轮在加装制动盘、链轮或电机后是否保留足够间隙。管式车架的优势在于制造成本低、修改方便，适合小批量试制、校园工程项目以及休闲场地车辆开发；其不足是对焊接变形和管材定位精度较敏感，实际生产中应先制作焊接工装，再按对称顺序组装。模型把承载结构、行走系统和乘坐区域清晰拆分，便于工程师评估轴距、轮距、离地间隙和重心位置，也可进一步加入悬架、转向机、动力总成和安全护板，形成更完整的整车方案。
