汽车雨刮副臂运动执行机构结构设计

　　该结构属于汽车风窗雨刮系统的副臂运动执行单元，核心作用是将驱动马达的旋转运动转化为刮臂的往复摆动，配合主雨刮臂完成风窗玻璃表面的雨水、灰尘及污渍刮除，保障驾驶视野清晰。在整车雨刮系统布局中，副臂机构通常承担辅助刮扫区域的动作输出，弥补主刮臂覆盖范围的盲区，常见于乘用车前风窗的对刮式或顺刮式雨刮布置，也可根据风窗曲面轮廓调整摆角与运动轨迹，避免刮片出现越界、干涉或刮扫死角。

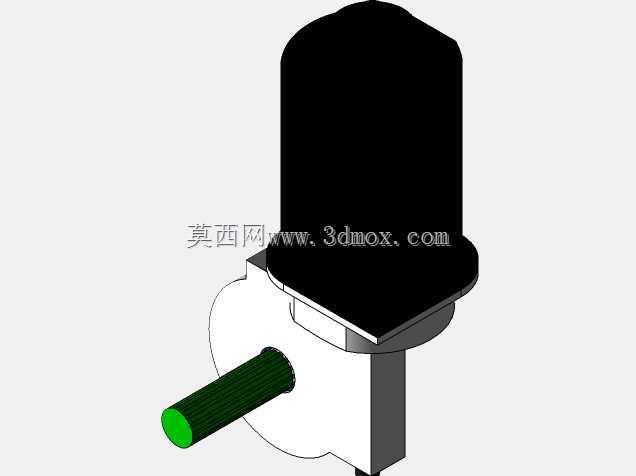

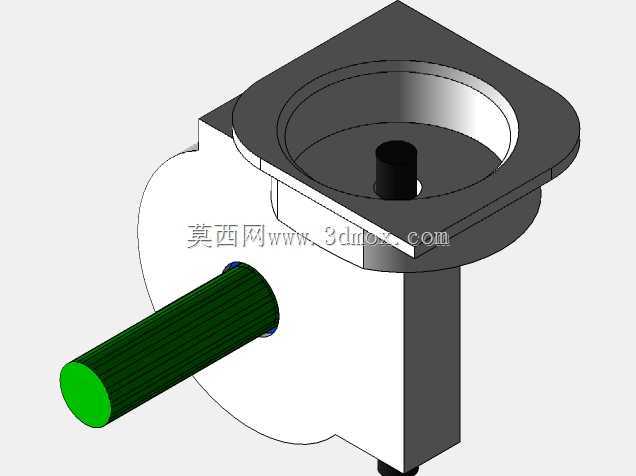

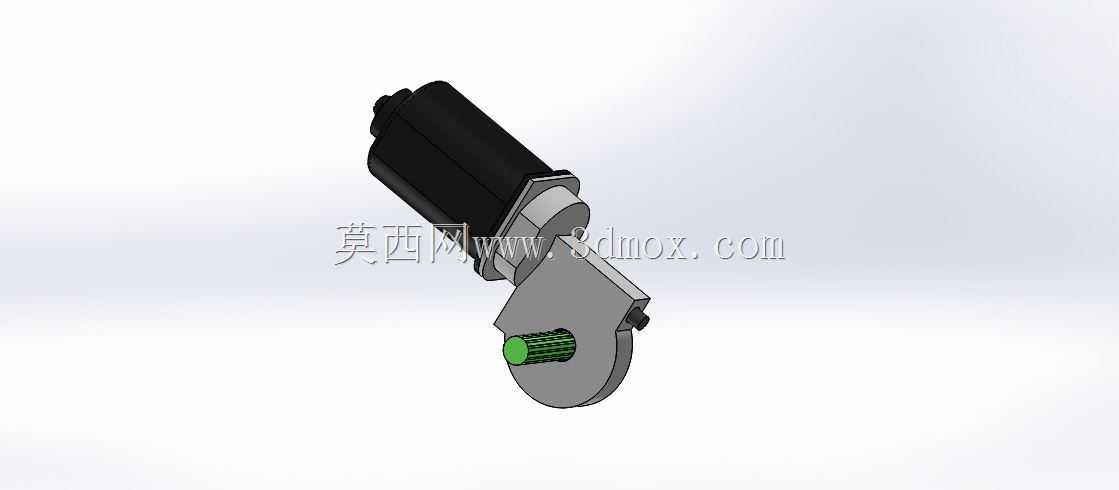

　　从结构组成来看，模型集成了直流驱动马达、减速传动段、摆臂输出轴及副臂连接座。马达部分采用柱状封闭壳体，内部集成电枢与磁钢，输出端通过蜗轮蜗杆或齿轮副实现减速增扭，降低转速的同时放大输出扭矩，以克服刮片与玻璃间的摩擦阻力。摆臂输出端设计有扁位与连接孔，用于装配雨刮副臂，输出轴的回转中心与安装基座的相对位置经过匹配，可保证摆臂在设定角度范围内平稳往复，无卡滞或冲击。

　　设计过程中需优先确认安装边界与运动包络。马达壳体的外径、轴向长度决定了在车身前围或雨刮连杆舱内的布置空间，安装法兰的孔位需与车身支架或雨刮联动杆基座对齐；输出轴中心到安装面的高度、摆臂的回转半径直接影响刮片的贴合压力与刮扫轨迹。建模时需对摆臂全行程进行干涉检查，确认副臂在极限摆角下不与风窗下沿、通风盖板、主雨刮臂及车身钣金发生碰撞，同时预留线束插接件的装配空间。

　　功能特性方面，该机构需兼顾低速刮水、高速刮水及间歇复位的动作稳定性，减速段的齿侧间隙需控制在合理范围，避免换向时产生明显异响或旷量。输出轴与基座之间设置有轴套与密封结构，可阻挡雨水、灰尘进入传动腔，提升户外工况下的耐用性。副臂连接部位通常采用弹簧加载结构，配合该执行机构的输出角度，使刮片始终以合适压力贴合玻璃曲面，在不同车速与雨量条件下保持均匀刮拭效果。

　　在结构选型与三维建模阶段，工程师需结合风窗玻璃的曲率数据反求摆臂运动轨迹，通过连杆几何关系或马达内置限位结构确定摆角范围；同时校核马达输出扭矩与刮片摩擦阻力、臂簧压力的匹配关系，防止高负荷下出现停转或抖动。安装面的平面度、法兰孔的位置度以及输出轴的径向跳动，都会直接影响雨刮运行的平顺性与噪声水平，因此在详细设计中需对配合公差、材料选型及润滑方式进行同步定义，确保机构在整车寿命周期内动作可靠。
