手动杠杆式药剂定量加注机构

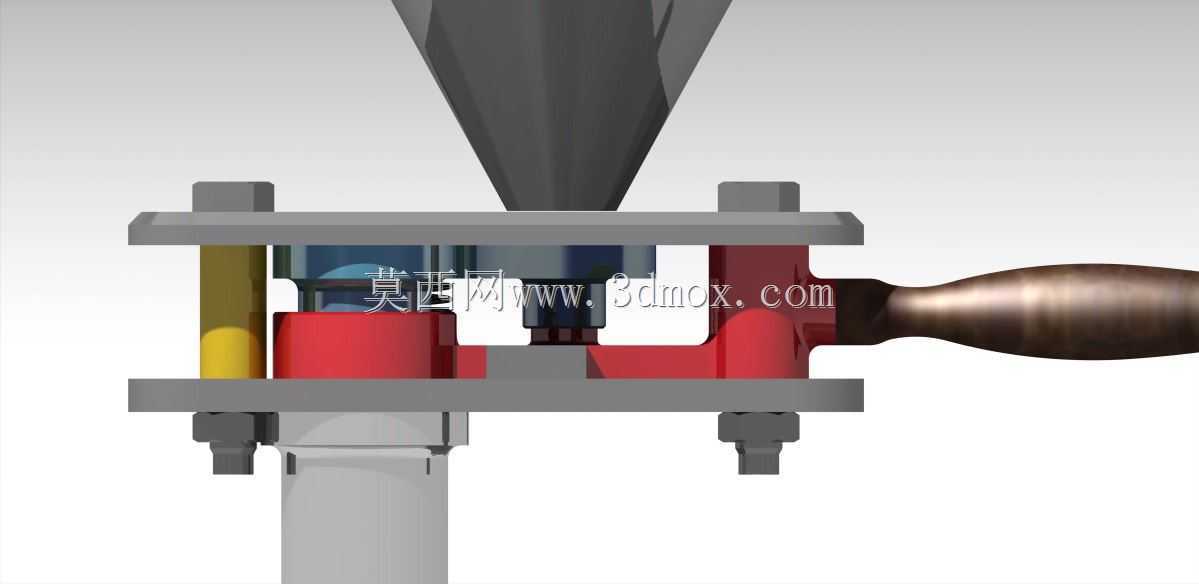

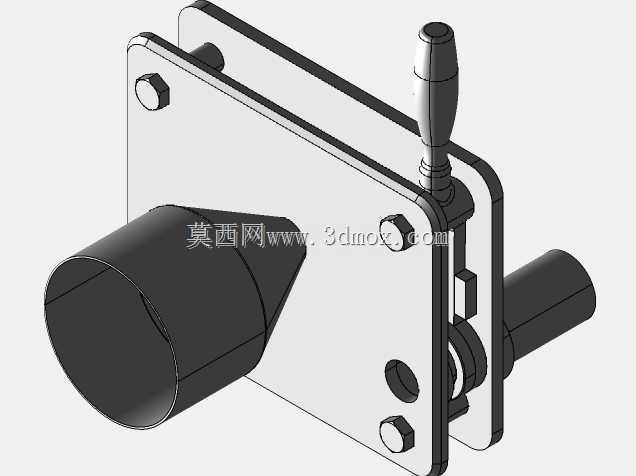

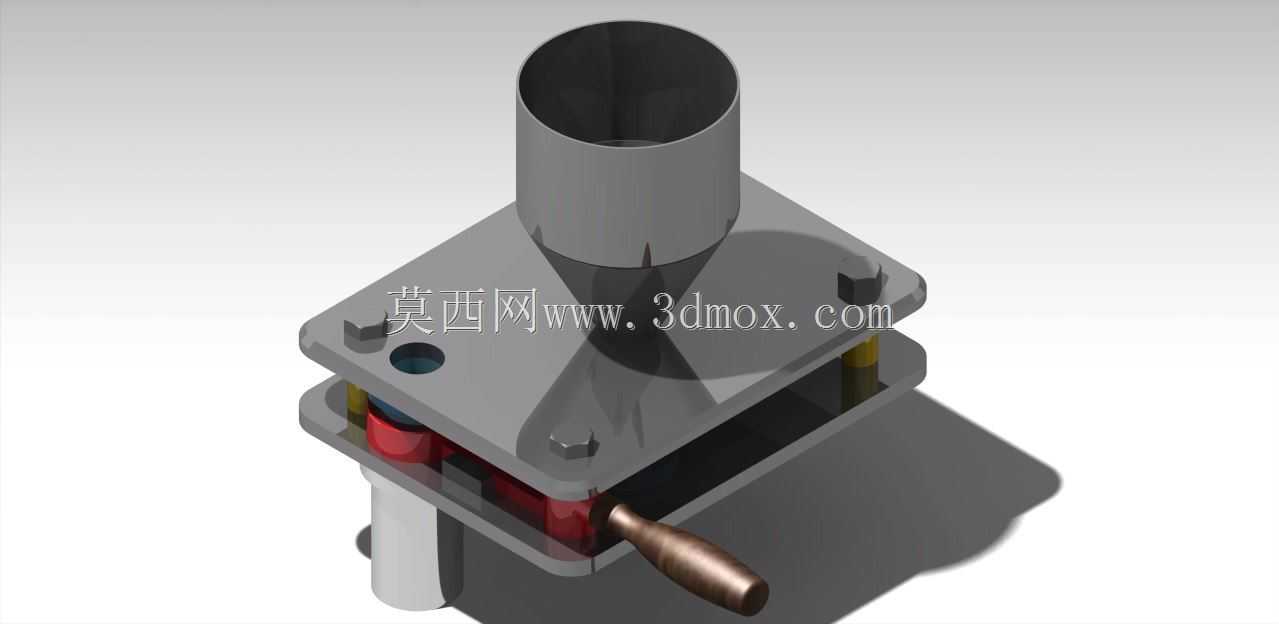

　　该机构主要面向小流量、高精度的人工配料场景，常见于实验室试剂分装、冶金炉前添加剂投放、化工小样配制以及医药中间体称量环节。其核心价值在于用机械结构替代单纯凭手感倾倒，使每一次扳动手柄都能排出相对稳定的物料体积，从而降低批次差异并减少操作者与腐蚀性或粉尘类介质的直接接触。整体采用上下两块平行安装板作为承载骨架，四根带螺母的立柱将板距锁定，形成紧凑的框架式受力空间。这种布局既便于在台面上固定，也能在需要时嵌入现有配料线的支架中，安装边界清晰，后期维护时松开紧固件即可逐层拆解。中部红色构件为杠杆式驱动臂，末端延伸出符合人手握持的手柄，操作者通过小角度转动即可带动内部阀芯完成吸排动作。杠杆比经过权衡，既保证在粘稠介质下仍有足够推力，

　　又避免行程过长导致单次操作效率下降。灰色锥形料斗位于上方，用于暂存颗粒、粉末或低粘度液体，其锥角设计兼顾物料自流与残留控制；下部白色接口则用于对接出料管、针头或称量容器，接口形式可根据现场管路更换。结构内部包含密封段、行程限位与复位元件，使阀芯在每次动作后回到确定位置，定量重复性主要由腔体容积和阀芯行程决定。设计思路上没有采用复杂的电气控制，而是把可靠性放在首位：运动件少、受力路径短、故障点集中在易损密封处，适合潮湿、粉尘或防爆要求较高的环境。外形尺寸方面，横向手柄伸出长度需预留操作空间，竖直方向则要兼顾料斗容量与下方接料容器高度；安装板孔位可作为定位基准，保证与周边护罩、传感器或称重平台的协调。对于结构设计人员，

　　该模型可用于校核扳动力、密封压缩量、杠杆干涉以及装配顺序；对于设备选型人员，则可关注其与物料特性、出料口径和生产节拍的匹配关系。建模时各零件按实际装配关系拆分，紧固件、手柄、阀体、料斗和支架均有明确几何边界，便于生成工程图、检查运动包络，并进一步演化为气动或电动驱动版本。
