汽车用铰接式锁止支撑构件结构设计

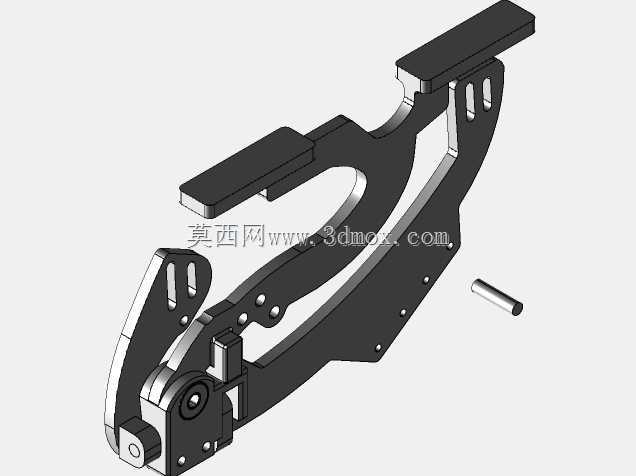

　　这套铰接式锁止支撑构件，主要面向乘用车车身附件、改装车功能件以及小型专用设备的舱体支撑场景，可作为引擎盖侧撑、储物舱门限位支撑、检修面板定位件使用，替代传统的单段式气撑杆与简易拉杆，在狭小安装空间内实现分段锁止与角度保持。构件主体采用折弯钣金拼合结构，两片对称的异形侧板作为承载基体，通过多个定位销与铆钉完成层叠固定，既保证了侧向抗弯刚度，又能在侧板之间预留出铰接转轴与锁止卡位的安装空间，整体结构没有复杂的铸造腔体，加工时可直接通过激光切割下料、数控折弯、钻孔铆接完成，适合小批量定制与整车试制阶段的快速迭代。从安装边界来看，构件两端分别设置了平面安装台与铰接孔位，上端的平直安装面可通过螺栓固定在需要支撑的活动面板背面，

　　下端的铰接座则与车身基座形成转动副，安装时仅需在两个对接面预留对应螺栓孔位，不需要额外加工复杂的配合型腔；构件完全收拢时整体呈扁平长条状，占用的侧向空间极小，展开后可通过侧板上的多组卡位与配套销轴配合，在多个预设角度形成刚性支撑，不会像普通气弹簧那样受温度变化影响支撑力，也不会出现长期使用后泄压失效的问题。设计过程中优先考虑了受力传递路径，活动端的载荷通过上端安装台直接传导至两片侧板的上沿，再沿侧板的弧形轮廓分散到下端铰接点，侧板上开设的多个减重孔均布置在低应力区域，在不削弱整体强度的前提下降低了构件自重；铰接位置采用衬套与销轴配合的结构，可通过更换不同耐磨等级的衬套适配不同的使用频次，日常维护时仅需拆卸端部销轴即可完成衬套更换，

　　不需要整体拆解支撑构件。配套的独立销轴可在支撑角度调整到位后插入对应卡位，实现机械锁止，避免车辆行驶过程中支撑构件意外收折；侧板边缘全部做了折弯翻边处理，既提升了钣金件的抗扭性能，也能消除锐边带来的装配安全隐患。这类结构在特种车辆、改装房车以及工业设备的检修门支撑场景中同样适用，可根据实际需要的支撑行程调整侧板的轮廓长度与卡位分布，不需要重新设计核心的铰接与锁止逻辑，建模时所有的孔位、折弯半径与铆接点均按实际加工公差预留，可直接导出工程图用于下料与装配验证。
