厢式承压储氧气罐框架结构设计

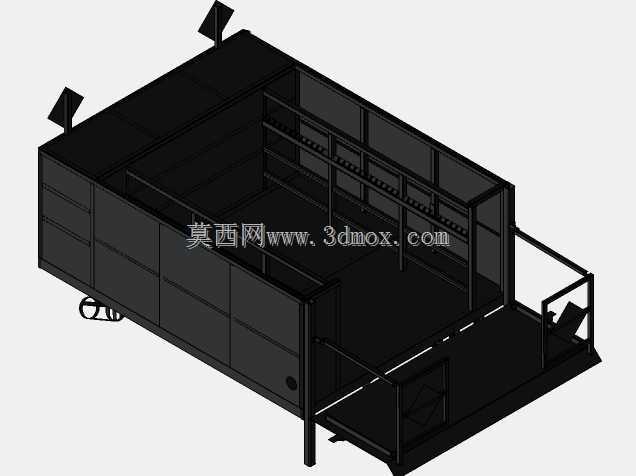

　　这套三维结构完整呈现了厢式承压储氧装置的框架与舱体布局，在工业供氧、医疗备用气源、野外作业保障场景中，这类储氧单元常作为集中供气系统的核心存储节点，承担高压氧气的稳压存储、分区输送与安全防护作用。不同于零散摆放的立式气瓶，该结构采用整体集成式设计，将储氧舱、围护框架、操作平台与外部接口整合在同一底座上，现场就位后仅需对接进出气管路与安全监测线路即可投入使用，大幅减少现场安装的配焊与校准工作量。从结构设计逻辑来看，外围型钢焊接框架承担主要载荷，既为内部承压罐体提供刚性支撑，也在转运、吊装过程中吸收外部冲击，避免罐体直接承受磕碰应力；侧面的封闭蒙皮一方面可阻隔现场粉尘、雨水对罐体及阀组的侵蚀，

　　另一方面也能在发生异常泄漏时引导气体沿预设方向散逸，降低局部富氧的风险。端部延伸出的操作平台预留了护栏安装位，运维人员可在此完成阀门启闭、压力巡检、安全阀校验等操作，平台下方的空间用于布置汇流排、减压组件与管路固定支架，整体走线与走管路径贴合框架梁布置，避免管路悬空受振。底座采用整体焊接的型钢底架，四角预留标准叉车孔与吊点，适配厂区叉车转运与吊车吊装作业，底架的安装孔位按照常规工业设备的地脚布置预留，现场可直接通过膨胀螺栓固定在硬化混凝土地面上，无需额外制作复杂基础。框架顶部设置的两个吊装受力点经过位置校核，起吊时整体重心处于吊点围成的区域内，可避免起吊过程中出现倾斜、晃动。内部罐体的支撑座采用弧形贴合结构，

　　与罐体接触面预留缓冲垫安装间隙，既可以限制罐体在框架内的轴向与径向窜动，也能缓冲设备运行过程中产生的振动，避免刚性接触造成的罐体局部应力集中。侧面预留的多个检修口对应内部阀组与液位监测元件的安装位置，日常维护时无需拆除整块蒙皮即可完成元件更换与故障排查。框架立柱与横梁的连接节点采用满焊工艺设计，关键受力位置额外增设加强筋板，可承受满载状态下的长期静载与转运过程中的交变载荷，整体结构的强度冗余满足承压存储设备的安全规范要求。
