小型液压动力执行元件结构设计

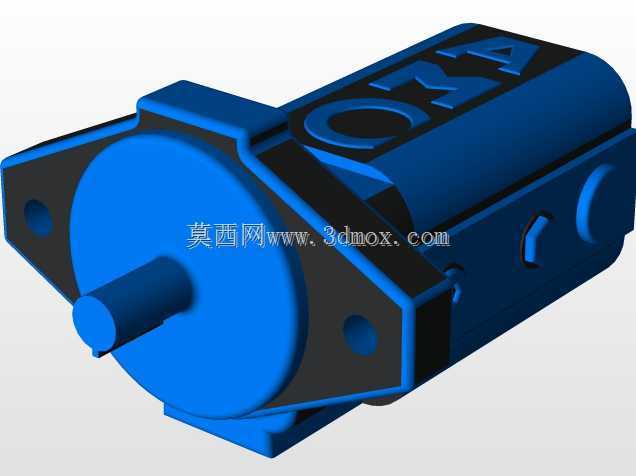

　　在各类中小型工业液压传动系统里，这类紧凑型动力执行元件常被布置在设备内部狭窄的安装空间中，承担小行程直线动力输出、工位辅助顶推、小型夹具锁止驱动这类工况，在轻工自动化生产线、小型工装夹具台、实验台液压回路里都能见到它的应用。不同于大流量长行程的重型液压缸，这款元件的设计思路偏向集成化与小型化，整体壳体采用一体化切削成型的结构，主体外壳做了加强筋过渡，在输出轴根部与壳体衔接的位置做了加厚处理，能够承受输出端径向的小幅偏载，避免长期往复动作后出现轴孔磨损、壳体开裂的问题。输出轴采用单出轴的布置形式，轴端预留了标准的连接位，可直接对接摆杆、顶块、夹具压头这类末端执行件，不需要额外加装过渡连接套，减少了装配累计误差。

　　壳体两侧预留了带安装孔的固定翼，安装孔的位置与孔距经过匹配设计，可直接通过螺栓固定在设备安装基板上，安装边界规整，不需要在周边预留过大的操作空间，整体外轮廓没有突出的尖锐结构，在密集排布的阀组与管路之间也能完成布置。从功能特性来看，元件内部集成了容腔与动力转换结构，壳体表面的标识区域做了下沉式设计，可直接印制型号、油口方向等标识，不会因为长期拆装摩擦导致标识磨损。元件侧面预留了工艺孔与定位槽，既方便生产加工过程中的一次装夹定位，也能在后期维护时作为拆解受力位，避免直接敲击壳体配合面造成密封面损伤。在结构设计阶段，工程师重点平衡了元件的整体刚性与自重，壳体壁厚在满足耐压要求的前提下做了均匀化处理，既不会因为壁厚过大增加不必要的重量，

　　也不会因为壁厚不足在额定压力下出现形变。输出轴与壳体的配合段预留了密封件安装槽位，可适配不同耐温等级的密封圈，满足不同液压介质工况下的密封需求。这类元件在选型时，需要重点核对输出轴的伸出长度、安装孔的中心距，以及元件整体的最大外轮廓尺寸，确认其与周边管路、其他阀件不会产生运动干涉，同时要匹配系统的工作压力与流量参数，保证输出力与动作速度符合工位的实际需求。在三维建模过程中，所有配合面的尺寸公差、安装孔的位置度都按照实际加工要求进行了还原，可直接用于设备的整体装配干涉检查，也能作为后续衍生型号设计的基础原型，通过调整输出轴长度、壳体安装距，快速适配不同的安装空间。
