ASTM D638 IV型试样单步冲切工装

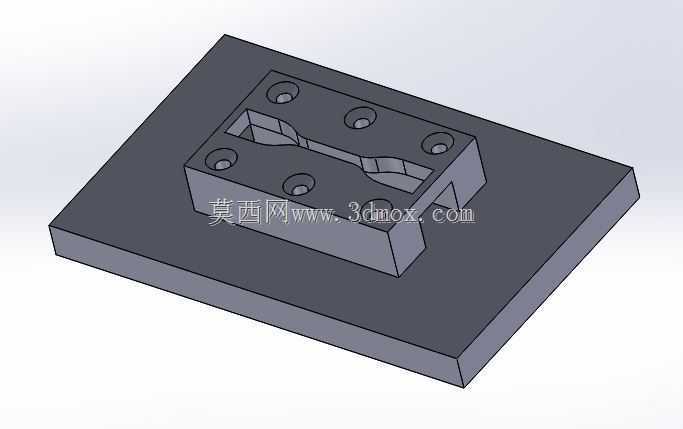

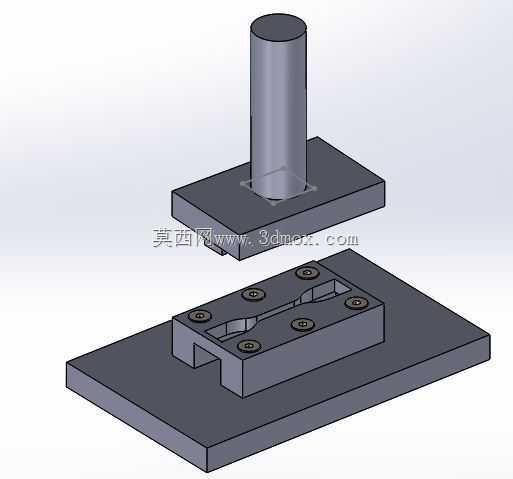

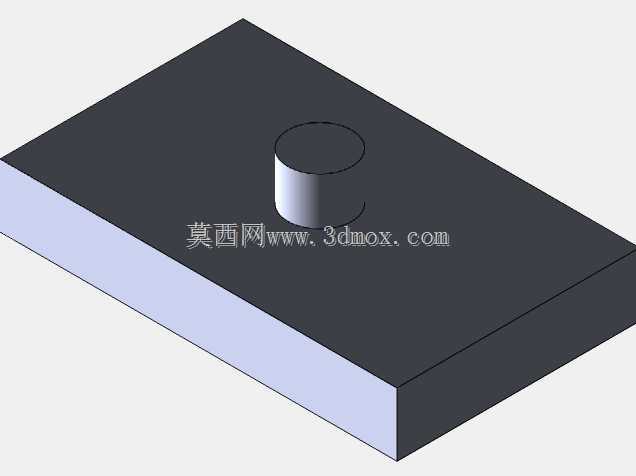

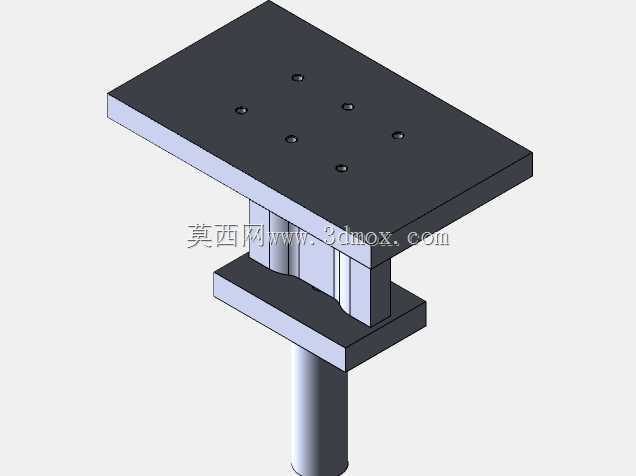

　　这套结构面向塑料拉伸性能测试中的样条制备环节，核心任务是把片材或板材一次冲切成 ASTM D638 规定的 IV 型哑铃状试样。IV 型试样常用于薄质或柔性材料，标距段较窄，对轮廓过渡、边缘质量和尺寸一致性要求较高；若采用手工裁剪，容易出现边缘毛刺、局部应力集中和轴线偏移，直接影响后续拉伸曲线与断裂位置判断。该工装通过上下合模方式完成定位与冲切，上模设置圆柱形施压连接段，可与压力设备执行端连接，将垂直载荷传递到刃口或成型区域；下模承担材料承托、外形约束和卸料作用。底座采用平板式安装面，便于固定在工作台或压力机台面上，中部开设与试样轮廓匹配的型槽，四周布置紧固件，将成型块稳定锁定在底座上。

　　这种分体式结构的优势在于磨损后可单独更换关键工作部件，而不必整体报废底座，日常维护和尺寸修正都更方便。设计思路上，首先要保证冲切后试样的工作段、过渡圆弧和夹持段相对位置准确，避免样条偏心；其次要控制上下模闭合边界，使材料在剪切过程中受到均匀约束，减少翘曲、撕裂和边缘发白。对于厚度在数毫米范围内的片材，工装需要预留合理的闭合高度与导向空间，圆柱连接段的直径和长度应满足常见压力输出端的装夹范围，底座外形则要覆盖材料摆放和人工取放所需的操作区域。实际使用时，先将待加工板材平放在下模型面上，确认轮廓方向后启动上模下行；冲切完成后上模回程，成型样条可从型槽或卸料空间中取出。为了连续制备多个试样，下模表面应保持足够平整度，

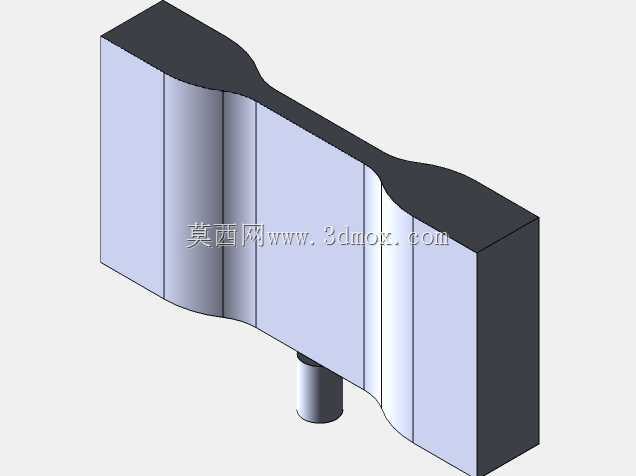

　　紧固件不能突出于支撑面，防止板材放置时产生局部垫起。上模与下模之间的工作边界需要围绕 IV 型试样的窄标距段重点控制，因为该区域一旦出现切口缺损，拉伸试验往往会在非预期位置提前断裂。从结构工程角度看，该模型不仅体现了单个冲头与下模板的配合关系，也展示了紧固件布局、槽腔开设和安装基面之间的平衡：槽腔要满足落料或成型需要，板件又要保留足够刚度，避免长期受力后出现变形。对于实验室制样、质检工位或小批量材料验证场景，这类单步冲切工装能够显著提升样条制备的重复性，使测试数据更少受到制样误差干扰。
