24齿光电编码盘结构设计

　　在自动化检测与运动控制环节，位置和速度反馈的可靠性直接决定整套机构的定位精度。24齿编码盘属于光电式脉冲发生元件，通常安装在转轴末端或同步传动机构上，与对射式光电开关配合使用。盘体随轴旋转时，均匀分布的齿槽周期性遮挡光路，接收端便输出与转角对应的脉冲序列，后续计数电路可据此换算转速、角位移和转向信息。这类结构常见于送料机构、小型回转台、教学实验平台以及低成本测速装置中，相比高分辨率玻璃码盘，金属或工程塑料材质的齿形码盘抗冲击能力更强，对粉尘、油污和装配偏差的容忍度也更高。

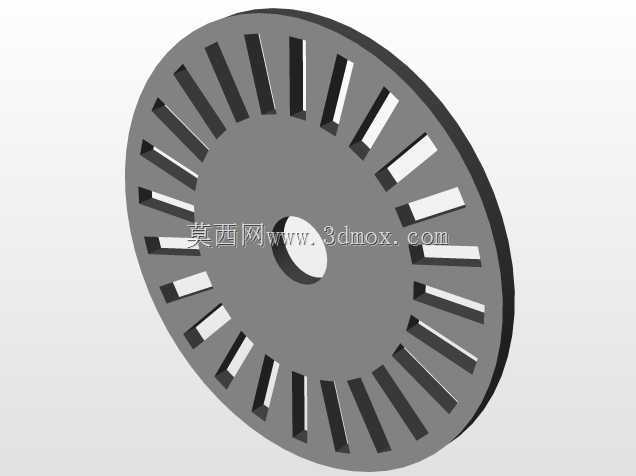

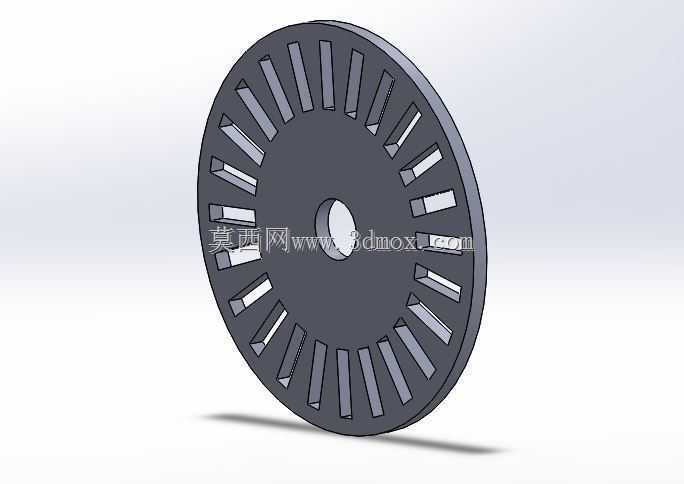

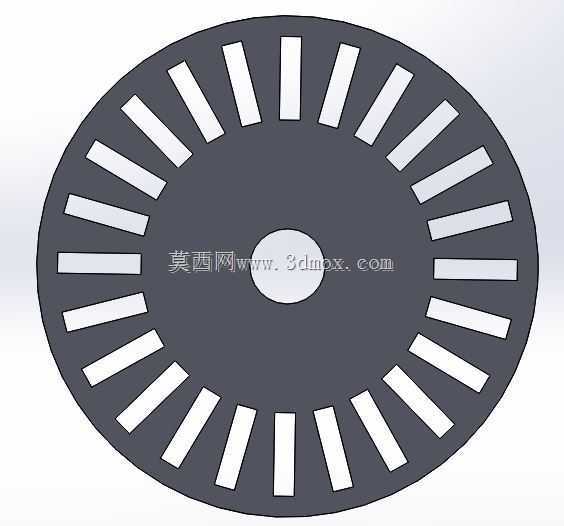

　　从结构上看，该码盘采用单圈外缘开槽形式，共设置24个等距矩形通槽，相邻槽与齿的弧长基本一致，能够提供每转24个基础脉冲。若配合A、B双路相位错开的光电传感器，还可通过相位差判别旋转方向，并在四倍频处理后获得更细的角度分辨率。盘体中心预留安装孔，用于与被测轴系定心配合；中心孔与外缘齿槽之间保留较宽的实体环带，既提高整体刚性，也为压紧螺母、定位台阶或粘接固定留出空间。设计时需要重点控制槽口宽度、齿根圆角和盘面平面度：槽口过窄会降低通光量，增加信号调理难度；齿根尖角则容易在高速旋转或振动工况下产生应力集中；盘面翘曲会改变光隙高度，造成脉冲占空比波动。

　　尺寸边界方面，盘体外径约60mm，中心孔约5mm，另有约9mm的中心配合区域可用于轴套或台阶定位，整体厚度方向应结合所选光电耦合器的槽宽确定。实际选型时，不能只看齿数多少，还要核对安装空间、轴径匹配、最高转速以及传感器响应频率。若用于高速轴，需校核盘体转动惯量和动平衡；若用于低速分度，则应关注槽边直线度和相邻槽距累积误差。三维建模过程中，可先绘制中心基准和分度圆，利用圆周阵列生成24个矩形槽，再对齿根处添加微小圆角以改善工艺性。出工程图时应标注外径、内孔、槽宽、槽深、等分角度及端面跳动要求，这样加工后的码盘才能与光电开关形成稳定通断，为控制系统提供干净、可重复的位置反馈信号。
