倒角塑料阀体自动加工组装工作站

　　该工作站面向小型塑料阀体类零件的后道加工与装配环节，重点解决阀体端口倒角、工件定位、工位转移及相关组件压装时一致性不足的问题。在实际产线中，这类塑料阀体常出现在流体控制、气动连接、小型管路系统和传感检测部件中，零件本身重量不大，但对孔口毛刺、装配同轴度和定位重复精度有明确要求。若采用人工逐件倒角再装配，不仅节拍不稳定，刀具进给深度也容易受操作习惯影响，导致倒角大小不均、边缘残留飞边，后续密封或插接配合时会出现渗漏、卡滞等隐患。

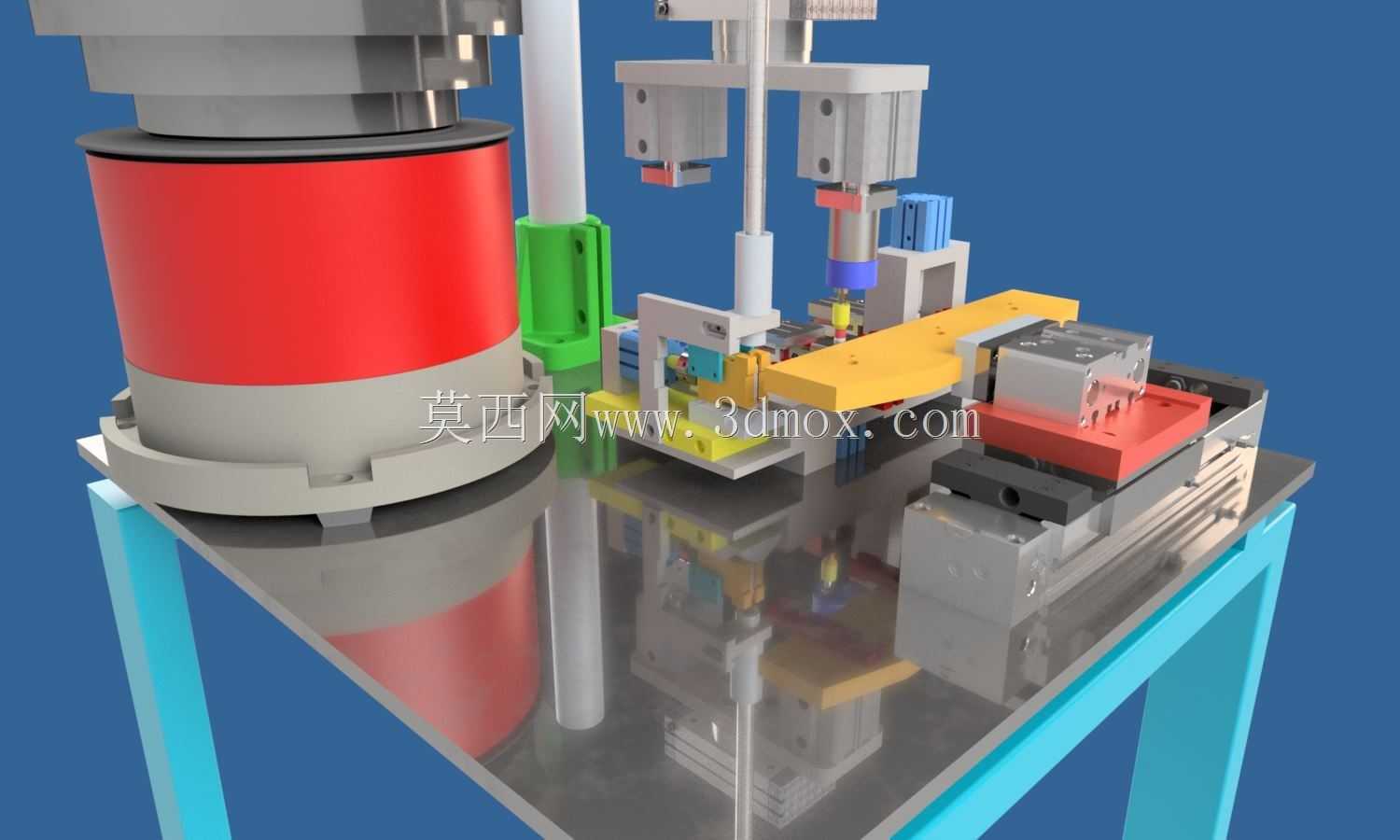

　　设备整体采用台式机架布局，操作面高度围绕人工补料与自动作业共同确定。机架以方管焊接框架作为承力基础，台面铺设不锈钢或钢板加工面，既保证夹具、气缸和加工单元安装后的刚性，也便于清理切屑和冷却液。左侧布置的立式加工执行单元承担倒角动作，其主轴安装位置与工件定位孔保持同轴，通过升降进给控制刀具切入深度。红色外罩对应的是动力或防护区域，内部可根据工艺需要配置电机主轴、气动主轴或浮动去毛刺工具，使刀具在接触塑料件时具有一定顺应性，避免因硬接触造成孔口发白、崩边。

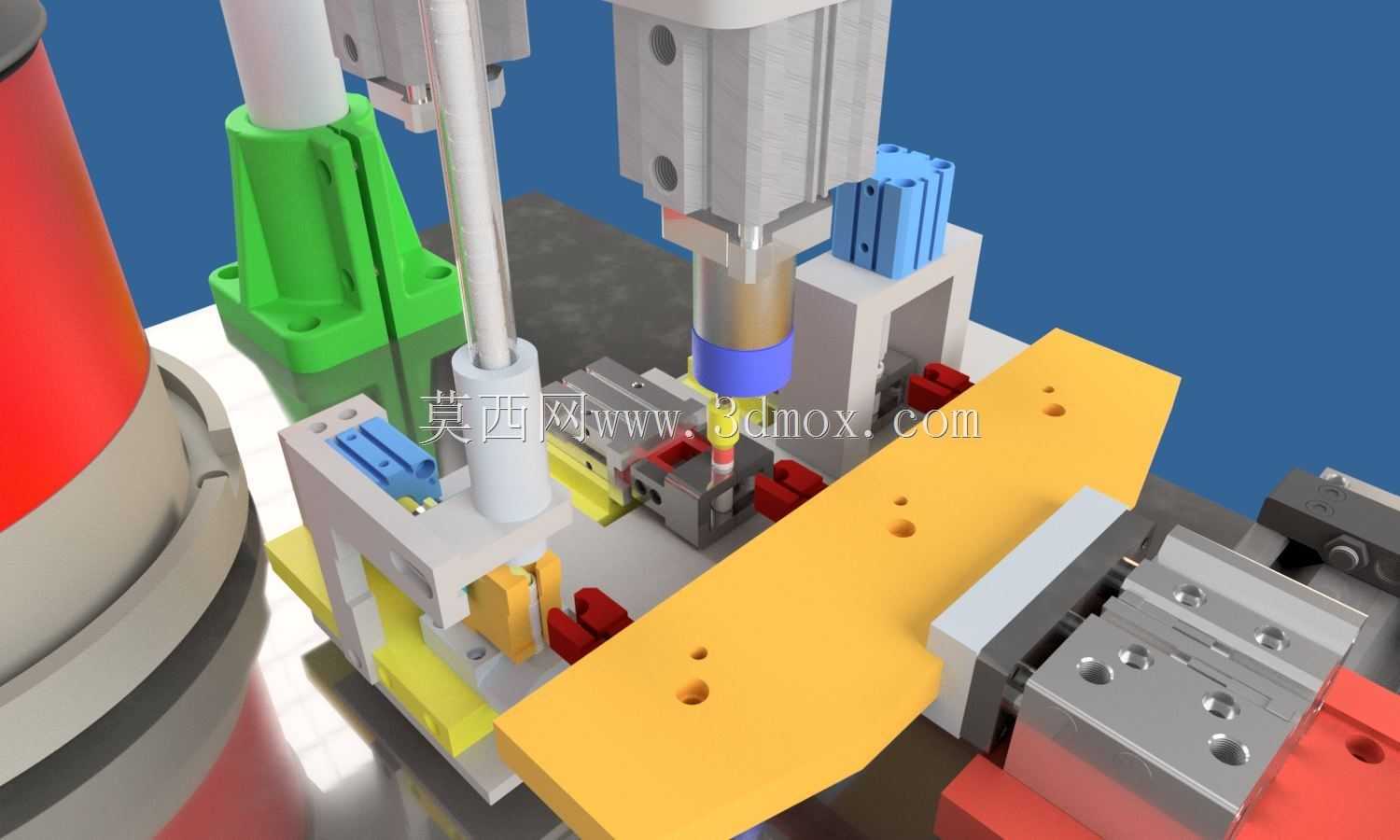

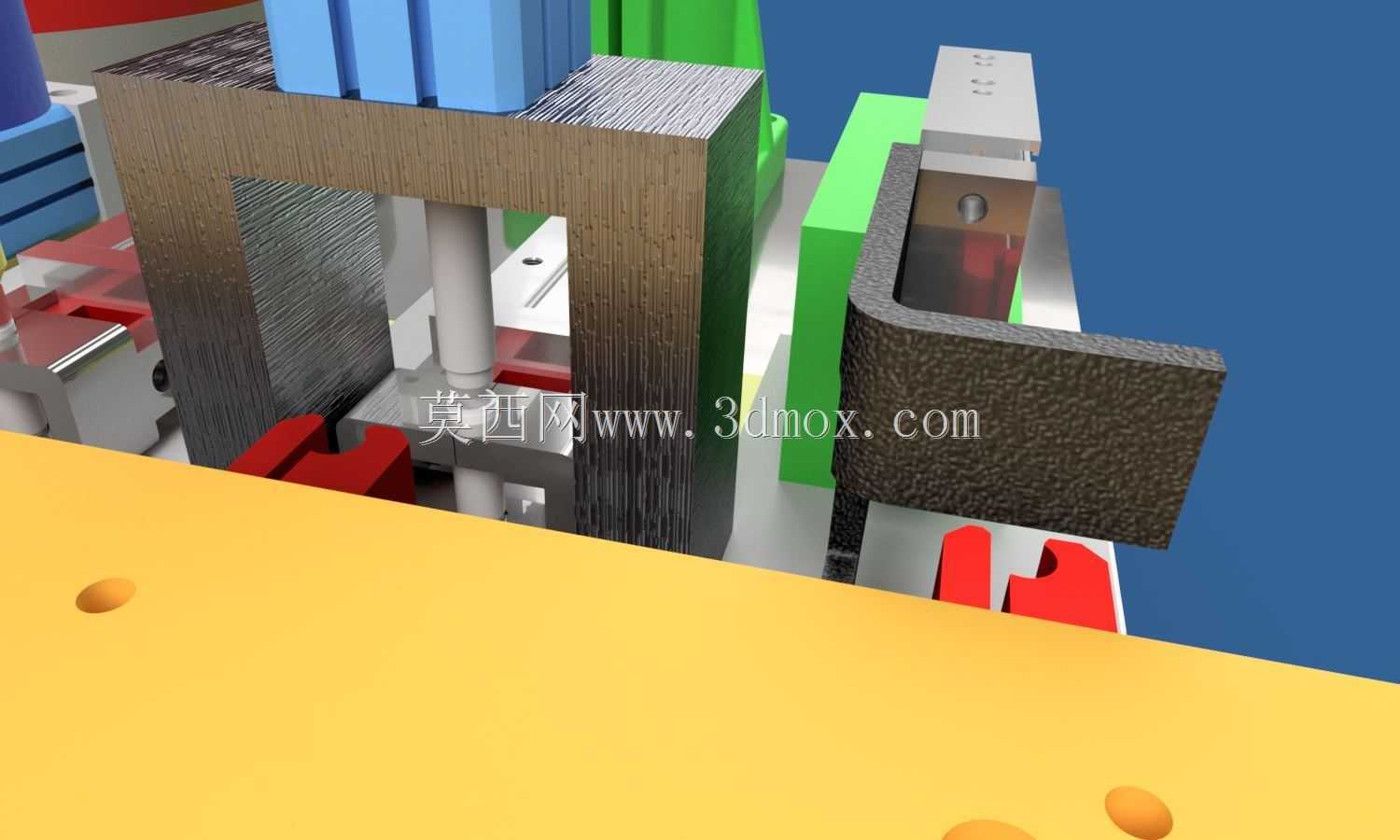

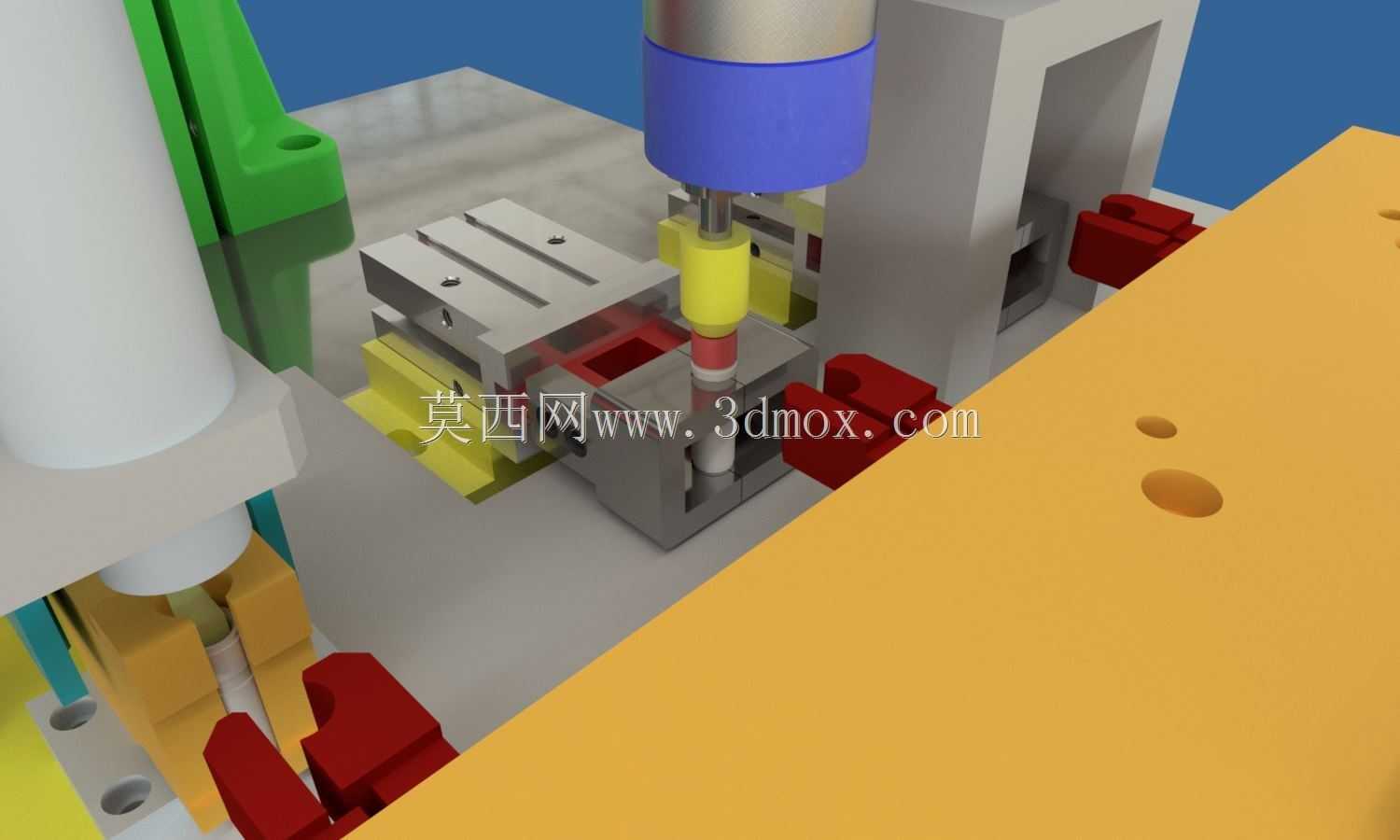

　　中部机构是整台设备的核心作业区。黄色送料或定位板承担工件承载与导向作用，下方设置直线导轨、滑块和限位块，使工件能够在上下料位与加工位之间准确切换。夹具采用仿形定位思路，依据塑料阀体外部轮廓设置定位槽和侧向压紧点，而不是单纯依赖平面夹紧，这样可以避免塑料件在受压时产生局部变形。压装单元布置在加工位附近，通过立式气缸带动压头完成相关配件的压入；压头与阀体接触区域预留避让台阶，防止压伤已经加工完成的倒角面。

　　从安装边界看，设备左侧需要预留维护空间，用于更换倒角刀具、调整主轴高度和检查传动连接；前方需保留操作人员取放料盒和观察加工状态的位置；后侧则布置气管、阀岛、传感器走线及电气元件，避免与运动部件干涉。台面上各执行单元之间的间距经过排布，既保证工件流转路径短，也让夹具拆装、刀具更换和异常清理能够在不拆除周边机构的情况下完成。

　　在控制逻辑上，工件到位后由传感器确认位置，夹紧机构先动作，随后倒角主轴进给，完成孔口倒角后退刀；输送或移载机构再将阀体送至装配位，压装单元按设定行程完成配合件压入。气动系统通过调压阀控制夹紧力和压装力，尤其适合塑料件这种低刚性材料，可在保证定位可靠的同时减少夹痕和压裂风险。导轨、气缸和定位块均采用外露但便于观察的布置方式，方便维护人员快速判断磨损、松动或行程偏移。

　　结构设计时需要重点控制几处误差链：主轴中心与定位孔中心的同轴度、移载板重复定位精度、压头与阀体装配轴线的平行度。若同轴度偏差过大，倒角会出现单边偏切；若移载定位不稳定，压装时容易造成塑料孔壁刮伤。因此在三维建模阶段，应将夹具定位面、导轨安装面、主轴安装板和压头连接座作为关键配合面处理，预留调整垫片或可调安装孔，便于装配时修正加工误差。整体方案适用于小阀体类零件的小批量自动化生产，也可通过更换定位块和压头扩展到相近尺寸的塑料接头、阀座或传感器壳体加工。
