XL13工业传感器防护外壳结构设计

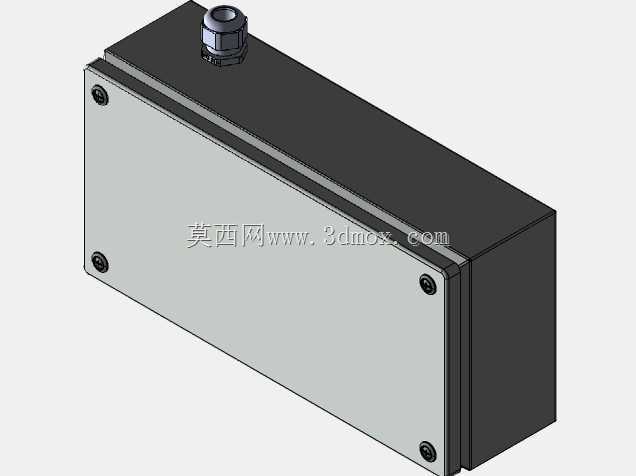

　　该结构围绕工业现场传感单元的防护与安装需求展开，整体采用长方体封闭壳体布局，顶面预留标准电缆防水接头安装位，用于接入传感信号线缆与供电线路，实现线缆入口处的密封防护。壳体正面为平整安装面板，四角布置沉头固定孔，既可以将内部传感模组锁紧在面板内侧，也支持面板朝外嵌入设备机架、检测工位的预留开孔，适配产线设备、物流分拣系统、自动化专机上的接近检测、位置反馈、物料到位判断等场景。

　　从实际使用角度看，这类壳体需要兼顾内部电路板的容纳空间与外部安装的边界约束。壳体侧壁与顶盖采用折边拼接结构，接缝处可加装密封胶条，满足车间多尘、有少量飞溅液体的工况要求；顶面的电缆接头采用外螺纹锁紧形式，配合密封圈能够固定不同线径的屏蔽电缆，避免线缆拉扯导致内部接线端子松脱，同时阻断粉尘、水汽沿线缆缝隙进入壳内。四角的固定孔位做了沉台处理，装配后螺钉头不突出壳体表面，既减少外部磕碰损伤，也让壳体贴合安装面时不存在间隙，保证安装稳定性。

　　设计过程中优先考虑了内部器件的排布合理性，长方体内部空间规整，可平放矩形PCB板，预留的接线空间方便工人完成端子压接与线路整理，不会出现线缆弯折半径不足的问题。壳体的长宽比例适配多数通用工业传感器的电路板尺寸，高度方向预留了元件凸起与接线余量，无需额外加高即可容纳常规接线端子与滤波元件。外部安装孔的孔距按照工业常用安装基准设置，既可以通过四颗螺钉直接固定在设备壁板，也能搭配支架安装在输送线侧方、机床防护门旁、机械手末端工装等位置，不需要重新打孔改造现有设备。

　　壳体的分体面设置在正面面板与主箱体之间，这种拆分方式让内部模组的装配、调试、后期维护都可以从正面完成，拆卸面板即可接触全部电路与传感核心，无需将整个壳体从安装位拆下。顶盖与箱体主体的连接采用折边咬合加紧固件的形式，保证整体刚性，在设备振动、长期运行的环境下不会出现接缝开裂、壳体变形的问题。表面采用哑光硬质处理，降低工业现场光线反射对光学类传感元件的干扰，同时具备一定的耐划伤、耐腐蚀能力，适配焊接车间、装配产线、仓储检测等多种现场环境。
