五自由度伺服驱动机械臂夹持结构

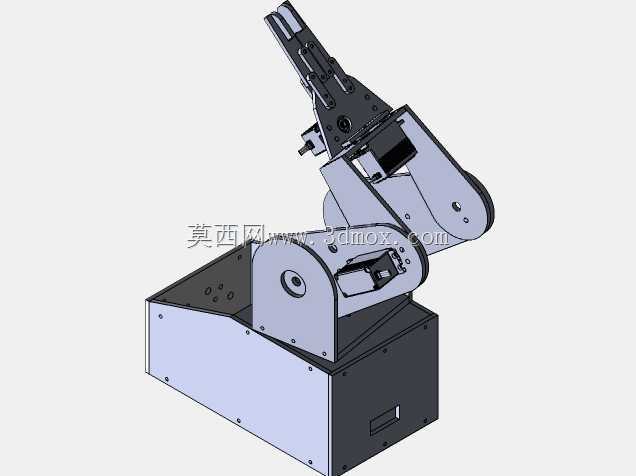

　　该五自由度机械臂夹持结构主要面向小型自动化装配、教学实验、轻型物料分拣及桌面级精密操作场景，可作为独立执行末端集成于小型流水线、实训平台或定制化工位，完成小尺寸工件的抓取、移位、姿态调整等动作。整体采用串联关节式布局，底部为固定式安装基座，基座预留与工作台面连接的安装孔位，安装边界需保证基座周边留有足够的关节回转空间，避免臂体在极限摆角下与周边设备发生干涉。臂体各关节通过铰接结构连接，传动路径围绕伺服电机输出轴布置，所选HS-7955TG伺服电机可提供稳定的关节扭矩输出，满足轻型负载下的位置控制需求。末端夹持器采用连杆式夹爪结构，通过关节联动实现两爪同步开合，夹持行程适配常规小型柱状、块状工件，

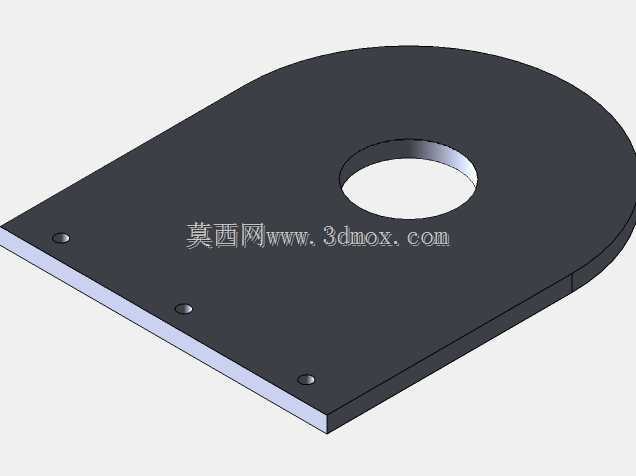

　　夹爪接触面可根据工件材质更换防滑垫或定制仿形指块，降低工件夹伤或滑脱风险。设计过程中优先控制各臂段的重心分布，将驱动元件尽量靠近关节回转中心，减小运动惯量对定位精度的影响；臂体外壳采用轻量化结构造型，在保证结构刚性的前提下削减非受力区域的材料厚度，兼顾运动响应速度与整体稳定性。关节处的铰接孔位与电机输出轴采用同轴定位设计，装配时可通过止口结构快速保证回转精度，减少额外调校工作量。从安装边界来看，基座底面为主要承载面，固定时需保证安装平面平面度满足要求，避免基座受力变形引发关节轴线偏移；臂体完全伸展状态下，末端夹爪的运动覆盖范围呈扇形区域，工位布局时需在该区域外侧预留安全余量，同时避让线缆、气管等周边辅件。

　　该结构的控制逻辑可通过各关节伺服电机的角度组合实现末端位姿调整，五自由度配置能够覆盖平面内大部分常规操作姿态，适配多品种小批量的柔性作业需求。夹爪的开合驱动力同样由伺服机构传递，可通过扭矩参数设定适配不同硬度、重量的工件，避免刚性夹持造成的工件损伤。整体结构没有冗余的外露部件，各运动副均设置在臂体内部或铰接侧方，既降低了杂物卡入运动间隙的概率，也方便日常维护时对关节铰接点进行润滑与紧固检查。在实训场景中，该结构可用于演示串联机器人运动学原理、关节坐标与末端位姿的对应关系，也可作为二次开发载体，加装视觉传感器、力控模块拓展更复杂的作业功能；在工业现场，它可嵌入紧凑空间完成上下料、工件转接等重复性操作，替代人工完成单调的高频取放动作。
