多关节工业机械臂运动结构设计

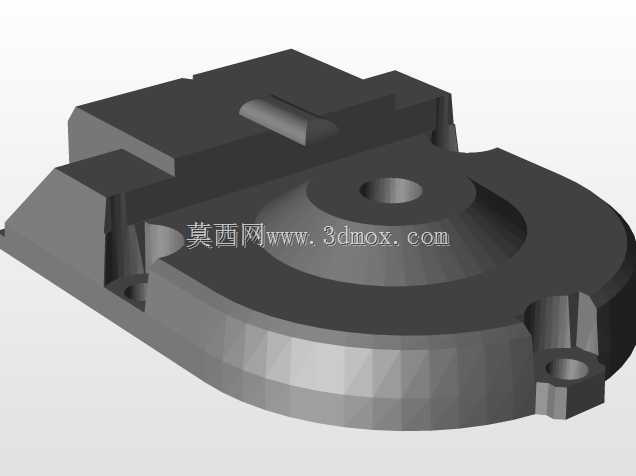

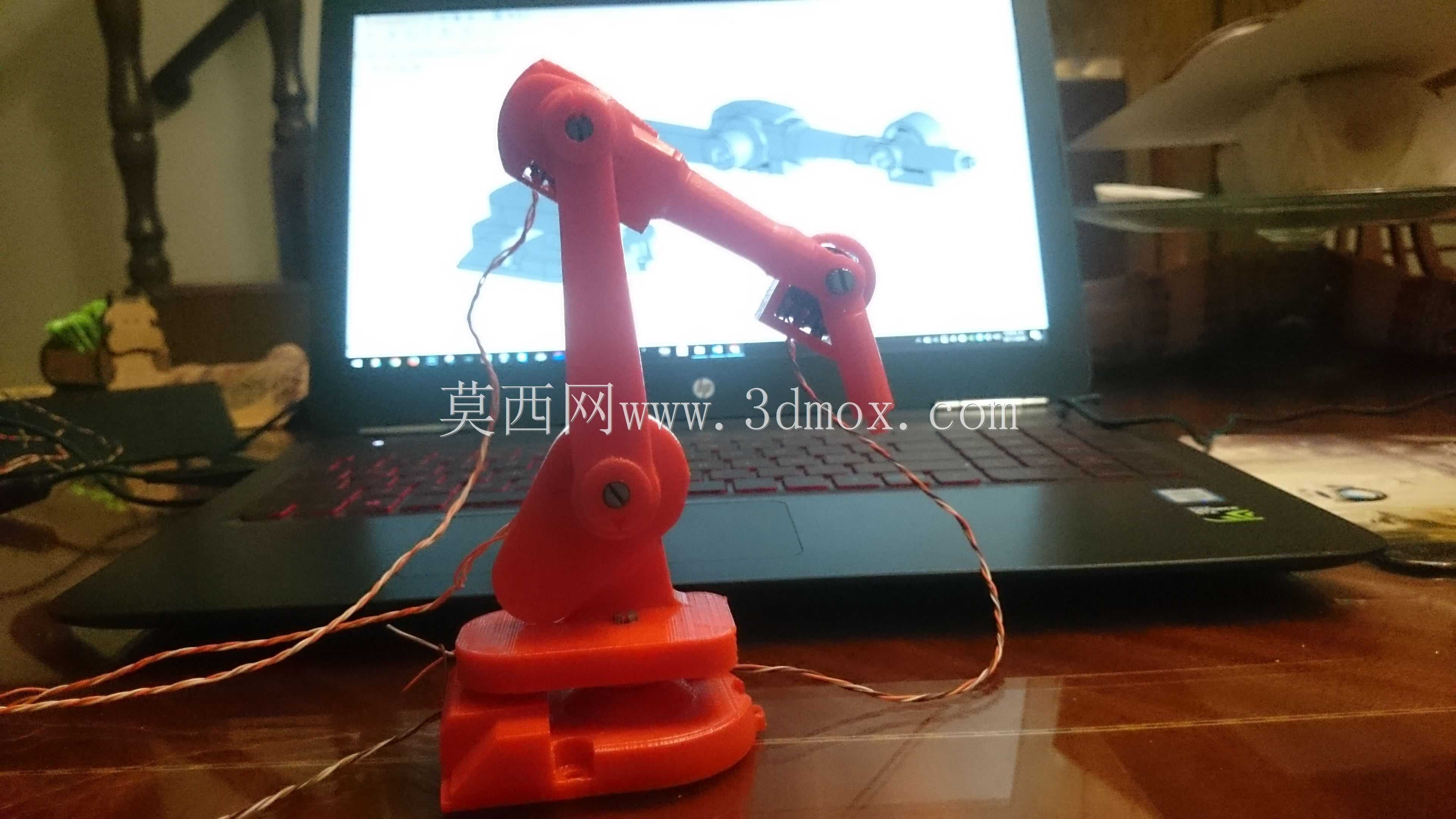

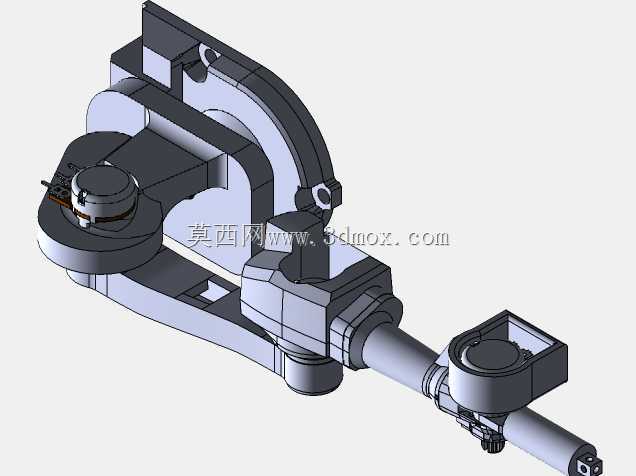

　　该结构围绕多关节串联执行机构的运动关系搭建，核心目标是验证关节坐标与末端工具中心点之间的矩阵变换逻辑。整机采用关节式布局，基座承担回转与支撑功能，大臂、小臂依次串联，末端预留工具安装接口，可适配夹爪、焊枪或检测探头等不同执行件。从实际产线视角看，这类结构常见于上下料、小件搬运、装配定位以及工位间的姿态调整场景。设计时没有单纯追求外观还原，而是把各关节的旋转轴线、连杆长度和相对偏置作为建模重点，使运动副的约束关系能够直接对应正逆运动学计算。基座部分需要考虑安装面的螺栓分布与支撑刚性，其底面边界决定整机在工作台或机架上的固定方式；腰部回转范围受周边线束与防护结构限制，建模时已留出转动避让空间。大臂与肘关节的连接区域承担主要弯矩，

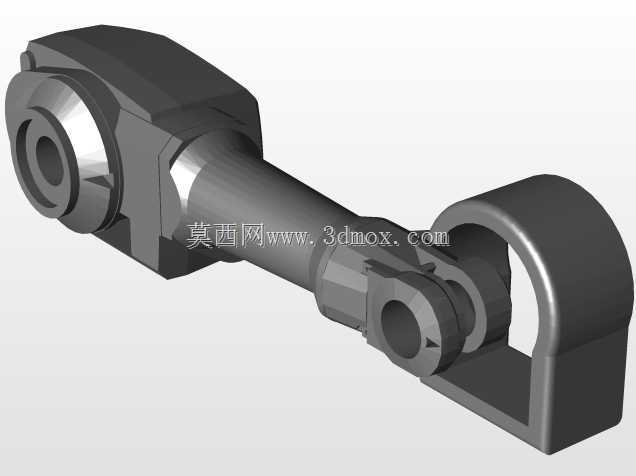

　　壳体轮廓在保证内部走线空间的同时，尽量压缩无效外凸尺寸，避免小臂俯仰时与周边设备发生干涉。腕部结构靠近末端负载，其尺寸直接影响工具姿态调整的灵活性，三个正交轴线的交汇点设置直接关系到TCP标定的便利性。在布局上，驱动元件、传动腔体与连杆外壳整合为一体，既保留了真实设备的层级关系，也为后续添加电机、减速器等细节提供了基准。对于结构设计人员而言，该模型可用于核对关节极限角度下的包络空间，检查末端在典型工作点内是否存在死区或奇异位形；对于选型人员，可依据各连杆长度和关节布置估算负载力矩与动作节拍；对于三维建模从业者，则可通过拆解各零件的配合关系，理解串联机构从基座到末端的尺寸链传递。整机外形沿臂展方向延伸，安装边界以基座固定孔位为基准，

　　周边需预留维护与走线空间。末端法兰的位置和尺寸是对接工具的关键，其坐标系方向需与基坐标保持明确映射，这样在调试TCP的x、y、z偏移时，才能把工具长度、角度偏差准确补偿到运动程序中。整体结构没有冗余装饰，所有曲面和凸台基本都服务于关节避让、壳体防护或安装定位，体现的是机械臂在工程应用中以运动范围、刚性和末端可达性为核心的设计思路。
