全铝轻量化多关节协作机械臂结构

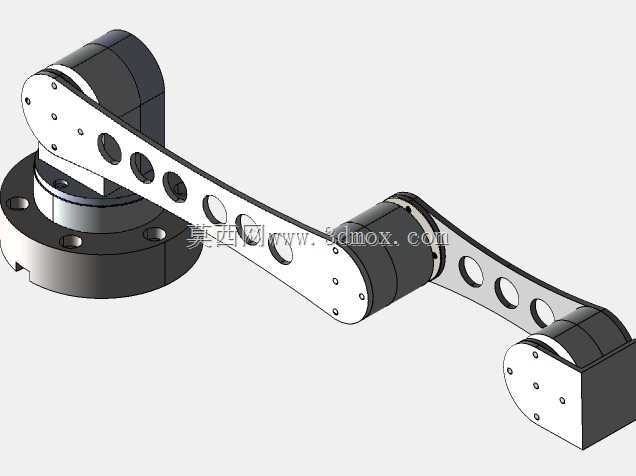

　　该模型呈现的是一台采用全铝构件打造的多关节机械臂，整体构型围绕小负载搬运、教学演示、轻量装配以及实验室自动化场景展开。底座采用圆形法兰式安装面，周向布置沉孔，可直接固定在工作台、铝型材框架或移动小车上，安装边界清晰，便于在紧凑工位中进行定位。底座内部容纳第一轴回转结构，承担整机水平方向的旋转自由度，其外径与高度比例经过控制，既保证支撑刚性，又避免在近距离操作时与周边工装发生干涉。大臂与小臂均采用镂空式梁体设计，侧壁开设连续圆孔，在不显著牺牲抗弯截面模量的前提下削减材料体积，降低运动惯量。这种处理对于频繁启停的点位运动尤为重要，能够减小关节驱动峰值扭矩，并提升轨迹跟踪的平顺性。臂体表面以平板与圆弧过渡结合，装配孔位沿中性轴分布，

　　既方便螺栓连接，也有利于控制加工后的平面度。关节处采用模块化圆筒结构，将回转支承、驱动元件及连接件封装在相对独立的单元内，各段臂体之间通过止口定位，现场拆装时可快速恢复同轴度。腕部末端设置矩形连接面，用于安装夹爪、吸盘、视觉模块或小型工艺执行器，适配电子元件拾取、试样转运、喷涂辅助等不同末端任务。从结构思路看，该臂并非追求重载铸造机身，而是强调桌面级应用中的低自重、快响应和易维护。全铝材质使整机具备较好的比刚度，同时有利于散热和表面处理；镂空臂段在三维建模时需要重点关注孔边应力集中区域，尤其是在关节驱动力矩反复作用下，应通过圆角过渡和局部加厚控制疲劳风险。回转关节的密封与走线空间也被纳入外形轮廓中，线缆可沿臂侧或内腔布置，

　　减少外漏拖链对动作空间的侵占。在实际选型中，这类机械臂适合放置在检测台、3C装配线、教学实训平台以及轻工分拣单元，用于完成重复性取放、姿态调整和短距离移载。底座法兰尺寸决定了其对安装台面的要求，臂展展开后需在水平和俯仰方向预留安全包络，避免与护栏、料盘或相邻设备碰撞。小臂末端负载能力应结合关节扭矩、臂长和运行速度综合校核，不能只看静态握持重量。模型对关节分件、连接面和运动关系表达完整，可用于干涉检查、动作仿真、机构方案评审以及非标设备前期布局，为后续驱动选型、防护设计和工位集成提供直接的结构参考。
